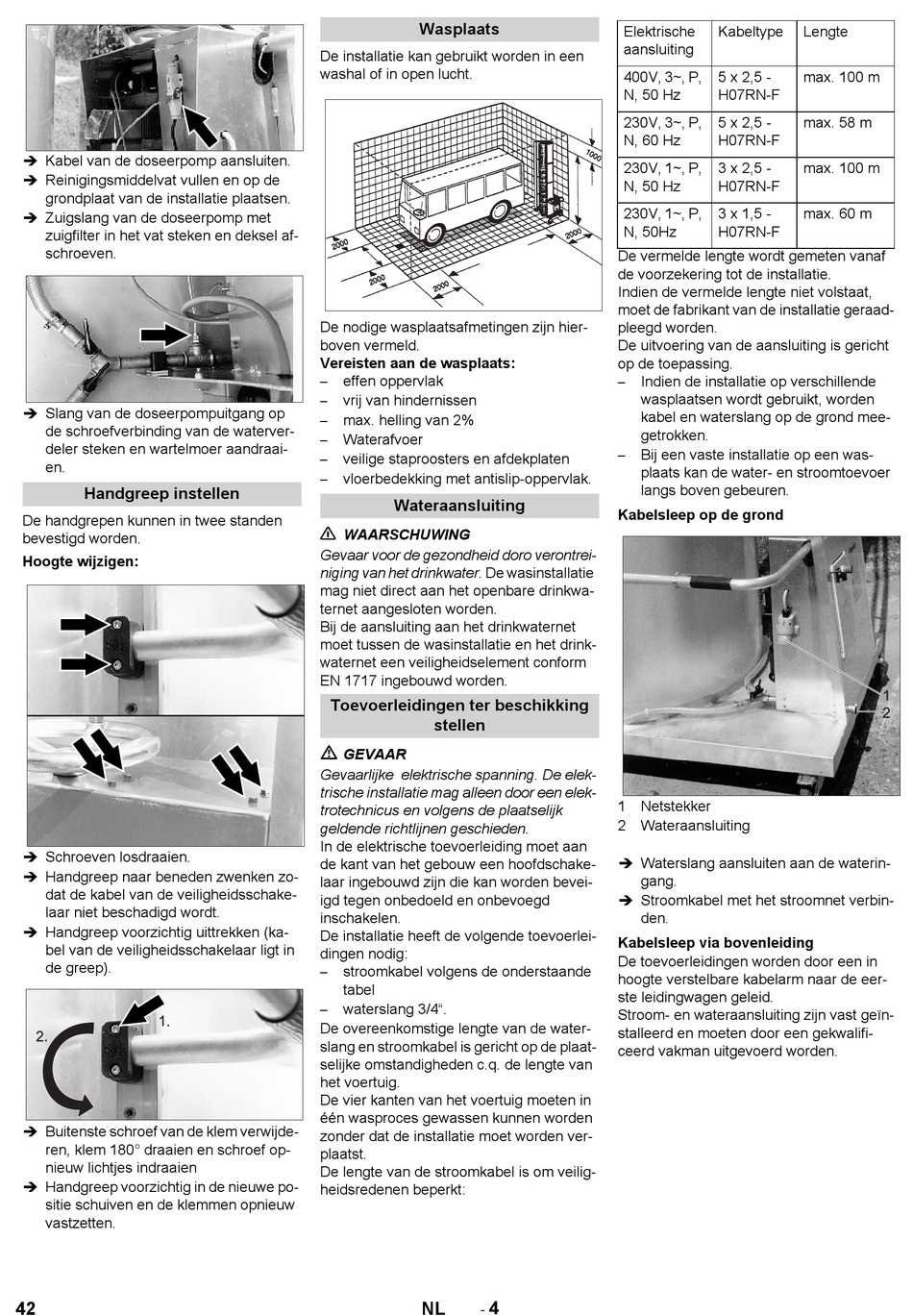

Kärcher RBS 6000 Original Instructions Manual page 42

 Kabel van de doseerpomp aansluiten.
 Reinigingsmiddelvat vullen en op de
grondplaat van de installatie plaatsen.
 Zuigslang van de doseerpomp met
zuigfilter in het vat steken en deksel af-
schroeven.
 Slang van de doseerpompuitgang op
de schroefverbinding van de waterver-
deler steken en wartelmoer aandraai-
en.
Handgreep instellen
De handgrepen kunnen in twee standen
bevestigd worden.
Hoogte wijzigen:
 Schroeven losdraaien.
 Handgreep naar beneden zwenken zo-
dat de kabel van de veiligheidsschake-
laar niet beschadigd wordt.
 Handgreep voorzichtig uittrekken (ka-
bel van de veiligheidsschakelaar ligt in
de greep).
 Buitenste schroef van de klem verwijde-
ren, klem 180° draaien en schroef op-
nieuw lichtjes indraaien
 Handgreep voorzichtig in de nieuwe po-
sitie schuiven en de klemmen opnieuw
vastzetten.
42
Wasplaats
De installatie kan gebruikt worden in een
washal of in open lucht.
De nodige wasplaatsafmetingen zijn hier-
boven vermeld.
Vereisten aan de wasplaats:
effen oppervlak
–
vrij van hindernissen
–
max. helling van 2%
–
Waterafvoer
–
veilige staproosters en afdekplaten
–
vloerbedekking met antislip-oppervlak.
–
Wateraansluiting
WAARSCHUWING
Gevaar voor de gezondheid doro verontrei-
niging van het drinkwater. De wasinstallatie
mag niet direct aan het openbare drinkwa-
ternet aangesloten worden.
Bij de aansluiting aan het drinkwaternet
moet tussen de wasinstallatie en het drink-
waternet een veiligheidselement conform
EN 1717 ingebouwd worden.
Toevoerleidingen ter beschikking
stellen
GEVAAR
Gevaarlijke elektrische spanning. De elek-
trische installatie mag alleen door een elek-
trotechnicus en volgens de plaatselijk
geldende richtlijnen geschieden.
In de elektrische toevoerleiding moet aan
de kant van het gebouw een hoofdschake-
laar ingebouwd zijn die kan worden bevei-
igd tegen onbedoeld en onbevoegd
inschakelen.
De installatie heeft de volgende toevoerlei-
dingen nodig:
stroomkabel volgens de onderstaande
–
tabel
waterslang 3/4".
–
De overeenkomstige lengte van de water-
slang en stroomkabel is gericht op de plaat-
selijke omstandigheden c.q. de lengte van
het voertuig.
De vier kanten van het voertuig moeten in
één wasproces gewassen kunnen worden
zonder dat de installatie moet worden ver-
plaatst.
De lengte van de stroomkabel is om veilig-
heidsredenen beperkt:
4
-
NL
Elektrische Kabeltype
aansluiting
400V, 3~, P, 5 x 2,5 -
N, 50 Hz H07RN-F
230V, 3~, P, 5 x 2,5 -
N, 60 Hz H07RN-F
230V, 1~, P, 3 x 2,5 -
N, 50 Hz H07RN-F
230V, 1~, P, 3 x 1,5 -
N, 50Hz H07RN-F
De vermelde lengte wordt gemeten vanaf
de voorzekering tot de installatie.
Indien de vermelde lengte niet volstaat,
moet de fabrikant van de installatie geraad-
pleegd worden.
De uitvoering van de aansluiting is gericht
op de toepassing.
Indien de installatie op verschillende
–
wasplaatsen wordt gebruikt, worden
kabel en waterslang op de grond mee-
getrokken.
Bij een vaste installatie op een was-
–
plaats kan de water- en stroomtoevoer
langs boven gebeuren.
Kabelsleep op de grond
1 Netstekker
2 Wateraansluiting
 Waterslang aansluiten aan de waterin-
gang.
 Stroomkabel met het stroomnet verbin-
den.
Kabelsleep via bovenleiding
De toevoerleidingen worden door een in
hoogte verstelbare kabelarm naar de eer-
ste leidingwagen geleid.
Stroom- en wateraansluiting zijn vast geïn-
stalleerd en moeten door een gekwalifi-
ceerd vakman uitgevoerd worden.
Lengte
max. 100 m
max. 58 m
max. 100 m
max. 60 m
