1 Kefecsapágy
2 Megdöntő kar
3 Megdöntés orsójának csapágya
1 Kormánygörgő
2 Lánc
82

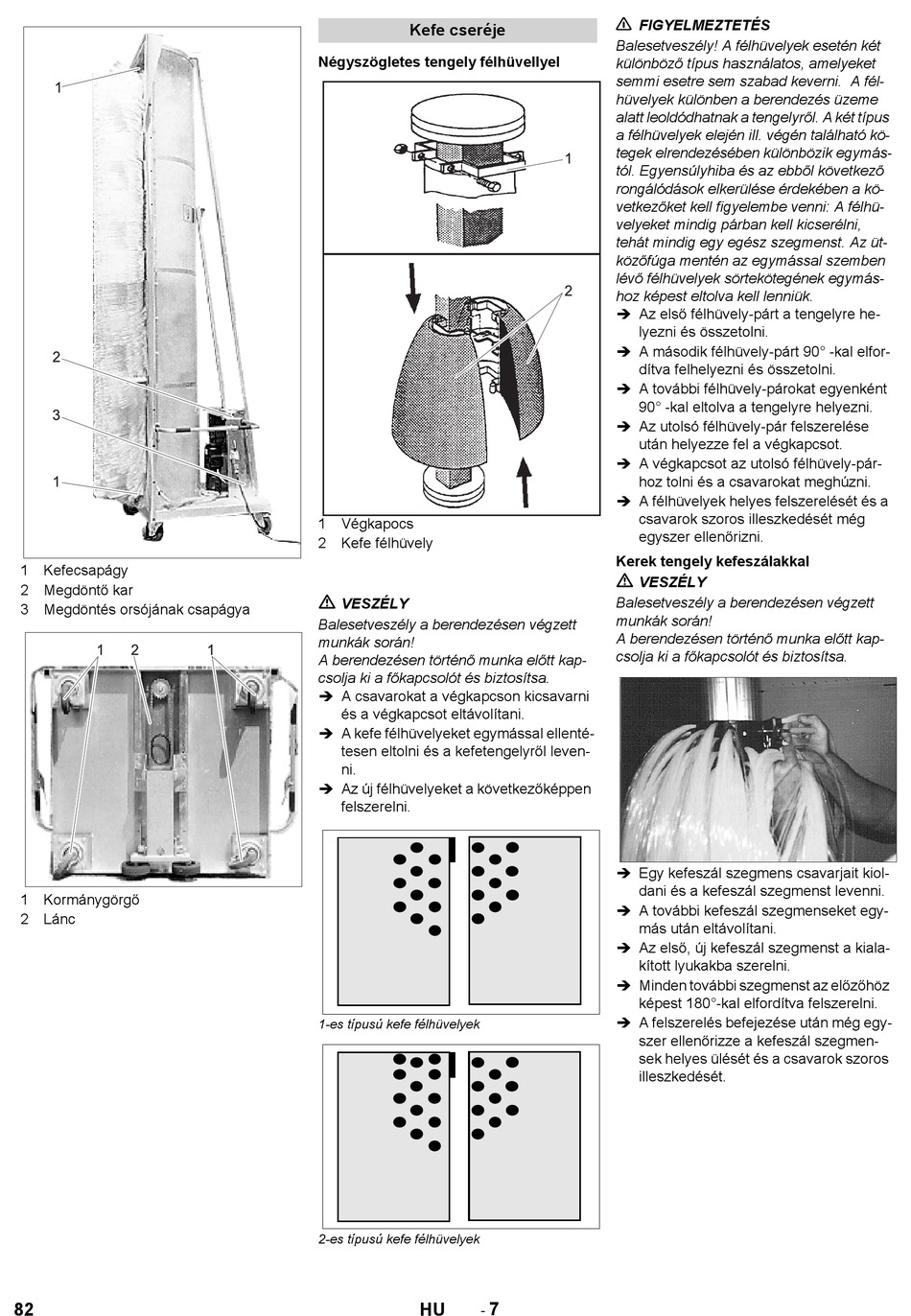

Kefe cseréje
Négyszögletes tengely félhüvellyel
1 Végkapocs
2 Kefe félhüvely
VESZÉLY
Balesetveszély a berendezésen végzett
munkák során!
A berendezésen történő munka előtt kap-
csolja ki a főkapcsolót és biztosítsa.
 A csavarokat a végkapcson kicsavarni
és a végkapcsot eltávolítani.
 A kefe félhüvelyeket egymással ellenté-
tesen eltolni és a kefetengelyről leven-
ni.
 Az új félhüvelyeket a következőképpen
felszerelni.
1-es típusú kefe félhüvelyek
2-es típusú kefe félhüvelyek
7
-
HU
FIGYELMEZTETÉS
Balesetveszély! A félhüvelyek esetén két
különböző típus használatos, amelyeket
semmi esetre sem szabad keverni. A fél-
hüvelyek különben a berendezés üzeme
alatt leoldódhatnak a tengelyről. A két típus
a félhüvelyek elején ill. végén található kö-
tegek elrendezésében különbözik egymás-
tól. Egyensúlyhiba és az ebből következő
rongálódások elkerülése érdekében a kö-
vetkezőket kell figyelembe venni: A félhü-
velyeket mindig párban kell kicserélni,
tehát mindig egy egész szegmenst. Az üt-
közőfúga mentén az egymással szemben
lévő félhüvelyek sörtekötegének egymás-
hoz képest eltolva kell lenniük.
 Az első félhüvely-párt a tengelyre he-
lyezni és összetolni.
 A második félhüvely-párt 90° -kal elfor-
dítva felhelyezni és összetolni.
 A további félhüvely-párokat egyenként
90° -kal eltolva a tengelyre helyezni.
 Az utolsó félhüvely-pár felszerelése
után helyezze fel a végkapcsot.
 A végkapcsot az utolsó félhüvely-pár-
hoz tolni és a csavarokat meghúzni.
 A félhüvelyek helyes felszerelését és a
csavarok szoros illeszkedését még
egyszer ellenőrizni.
Kerek tengely kefeszálakkal
VESZÉLY
Balesetveszély a berendezésen végzett
munkák során!
A berendezésen történő munka előtt kap-
csolja ki a főkapcsolót és biztosítsa.
 Egy kefeszál szegmens csavarjait kiol-
dani és a kefeszál szegmenst levenni.
 A további kefeszál szegmenseket egy-
más után eltávolítani.
 Az első, új kefeszál szegmenst a kiala-
kított lyukakba szerelni.
 Minden további szegmenst az előzőhöz
képest 180°-kal elfordítva felszerelni.
 A felszerelés befejezése után még egy-
szer ellenőrizze a kefeszál szegmen-
sek helyes ülését és a csavarok szoros
illeszkedését.
