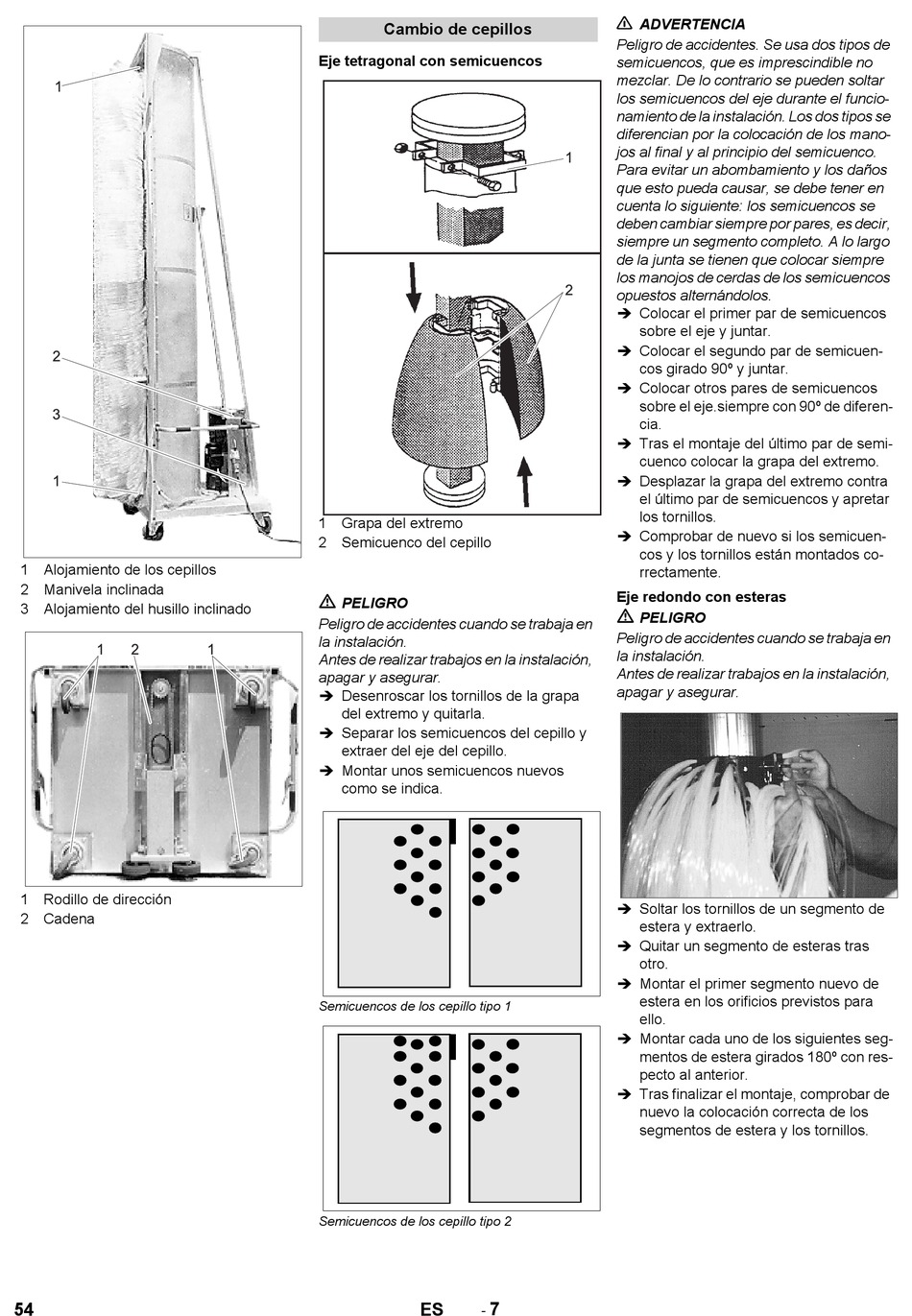

1 Alojamiento de los cepillos
2 Manivela inclinada
3 Alojamiento del husillo inclinado
1 Rodillo de dirección
2 Cadena
54
Cambio de cepillos
Eje tetragonal con semicuencos
1 Grapa del extremo
2 Semicuenco del cepillo
PELIGRO
Peligro de accidentes cuando se trabaja en
la instalación.
Antes de realizar trabajos en la instalación,
apagar y asegurar.
 Desenroscar los tornillos de la grapa
del extremo y quitarla.
 Separar los semicuencos del cepillo y
extraer del eje del cepillo.
 Montar unos semicuencos nuevos
como se indica.
Semicuencos de los cepillo tipo 1
Semicuencos de los cepillo tipo 2
7
-
ES
ADVERTENCIA
Peligro de accidentes. Se usa dos tipos de
semicuencos, que es imprescindible no
mezclar. De lo contrario se pueden soltar
los semicuencos del eje durante el funcio-
namiento de la instalación. Los dos tipos se
diferencian por la colocación de los mano-
jos al final y al principio del semicuenco.
Para evitar un abombamiento y los daños
que esto pueda causar, se debe tener en
cuenta lo siguiente: los semicuencos se
deben cambiar siempre por pares, es decir,
siempre un segmento completo. A lo largo
de la junta se tienen que colocar siempre
los manojos de cerdas de los semicuencos
opuestos alternándolos.
 Colocar el primer par de semicuencos
sobre el eje y juntar.
 Colocar el segundo par de semicuen-
cos girado 90º y juntar.
 Colocar otros pares de semicuencos
sobre el eje.siempre con 90º de diferen-
cia.
 Tras el montaje del último par de semi-
cuenco colocar la grapa del extremo.
 Desplazar la grapa del extremo contra
el último par de semicuencos y apretar
los tornillos.
 Comprobar de nuevo si los semicuen-
cos y los tornillos están montados co-
rrectamente.
Eje redondo con esteras
PELIGRO
Peligro de accidentes cuando se trabaja en
la instalación.
Antes de realizar trabajos en la instalación,
apagar y asegurar.
 Soltar los tornillos de un segmento de
estera y extraerlo.
 Quitar un segmento de esteras tras
otro.
 Montar el primer segmento nuevo de
estera en los orificios previstos para
ello.
 Montar cada uno de los siguientes seg-
mentos de estera girados 180º con res-
pecto al anterior.
 Tras finalizar el montaje, comprobar de
nuevo la colocación correcta de los
segmentos de estera y los tornillos.
