Hitachi VB 13Y Handling Instructions Manual page 5

Portable rebar cutter/bender
Hide thumbs

Advertisement

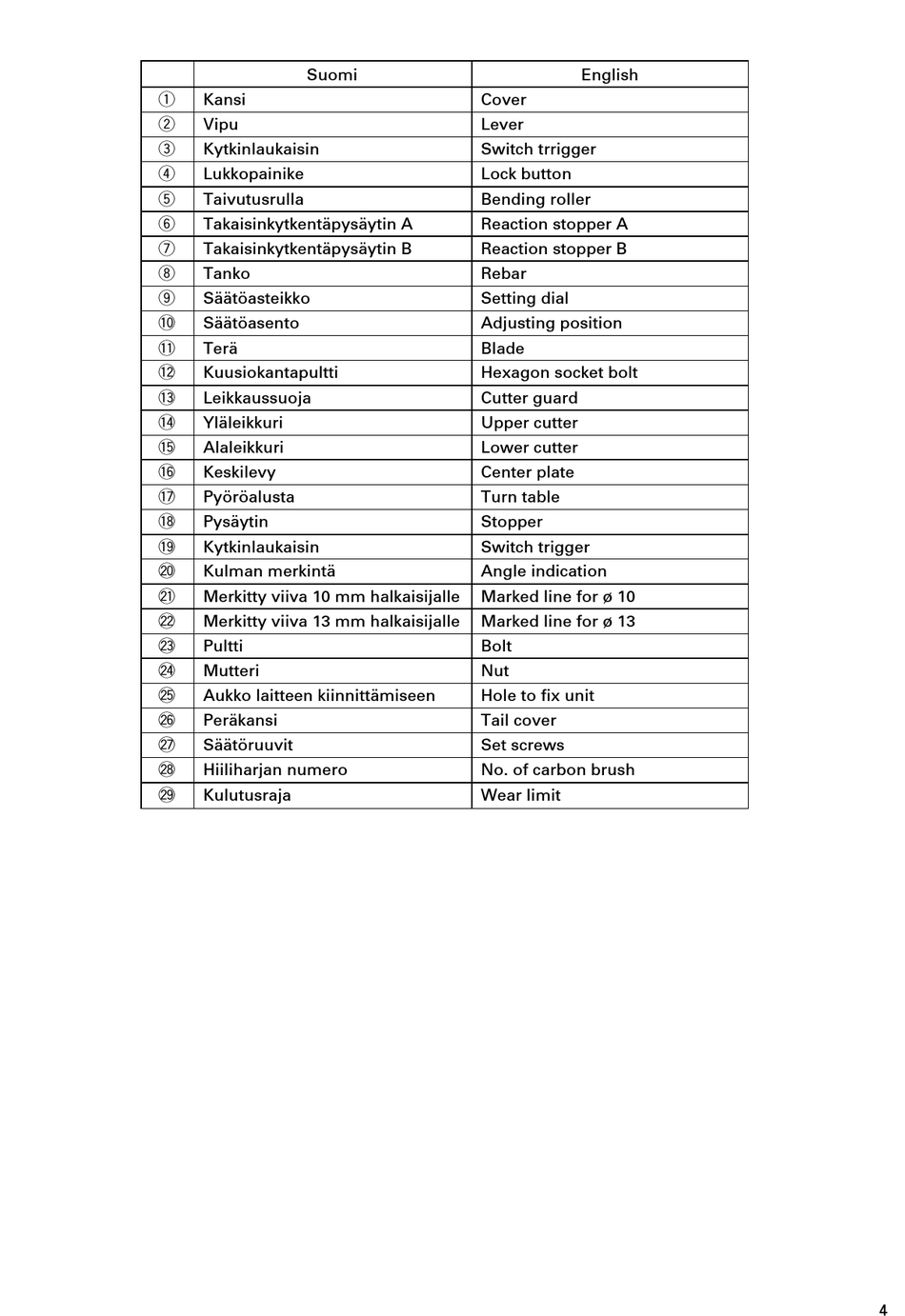

Suomi
q
Kansi
w
Vipu
e
Kytkinlaukaisin
r
Lukkopainike
t
Taivutusrulla
y
Takaisinkytkentäpysäytin A
u
Takaisinkytkentäpysäytin B
i
Tanko
o
Säätöasteikko
!0
Säätöasento
!1
Terä
!2
Kuusiokantapultti
!3
Leikkaussuoja
!4
Yläleikkuri
!5
Alaleikkuri
!6
Keskilevy
!7
Pyöröalusta
!8
Pysäytin
!9
Kytkinlaukaisin
@0
Kulman merkintä
@1
Merkitty viiva 10 mm halkaisijalle
@2
Merkitty viiva 13 mm halkaisijalle
@3
Pultti
@4
Mutteri
@5
Aukko laitteen kiinnittämiseen
@6
Peräkansi
@7
Säätöruuvit
@8
Hiiliharjan numero
@9
Kulutusraja
English
Cover
Lever
Switch trrigger
Lock button
Bending roller
Reaction stopper A
Reaction stopper B
Rebar
Setting dial
Adjusting position
Blade
Hexagon socket bolt
Cutter guard
Upper cutter
Lower cutter
Center plate
Turn table
Stopper
Switch trigger
Angle indication
Marked line for ø 10
Marked line for ø 13
Bolt
Nut
Hole to fix unit
Tail cover
Set screws
No. of carbon brush
Wear limit
Svenska
4
