48049-251-01
02/2006
Accesorios de zapatas AL1200P24K y
CU1200P24K
Para las zapatas instaladas en fábrica, instale
los cables en el orden indicado y apriete el
tornillo de sujeción de cables en los valores
recomendados en la placa frontal y en la tabla 1.
NOTA: Instale primero los cables inferiores. Los
tornillos de sujeción de cables inferiores deben
estar totalmente apretados antes de instalar los
cables superiores. Retire el espaciador de
espuma antes de la instalación del cable. Si no
se utilizan todos los agujeros de las zapatas,
utilice primero los agujeros inferiores; coloque
los tornillos de sujeción de cables en los
agujeros sin utilizar hasta que estén bien
apoyados en la parate inferior.
1. Instale el cable inferior izquierdo y apriete el
tornillo de sujeción de cables.
2. Instale el cable inferior derecho y apriete el
tornillo de sujeción de cables.
3. Instale el cable superior izquierdo y apriete
el tornillo de sujeción de cables.
4. Instale el cable superior derecho y apriete el
tornillo de sujeción de cables.
Consulte el boletín de instrucciones incluido con
los accesorios de zapatas para su instalación en
campo.
INMOVILIZACIÓN DE CABLES
PRECAUCIÓN
PELIGRO DE MOVIMIENTO DE
CONDUCTORES BAJO CONDICIONES DE
CORTOCIRCUITO
Inmovilice los conductores del interruptor de
acuerdo con las recomendaciones de la tabla 2.
El incumplimiento de esta instrucción
podrá causar daño al equipo.
© 2003–2006 Schneider Electric Reservados todos los

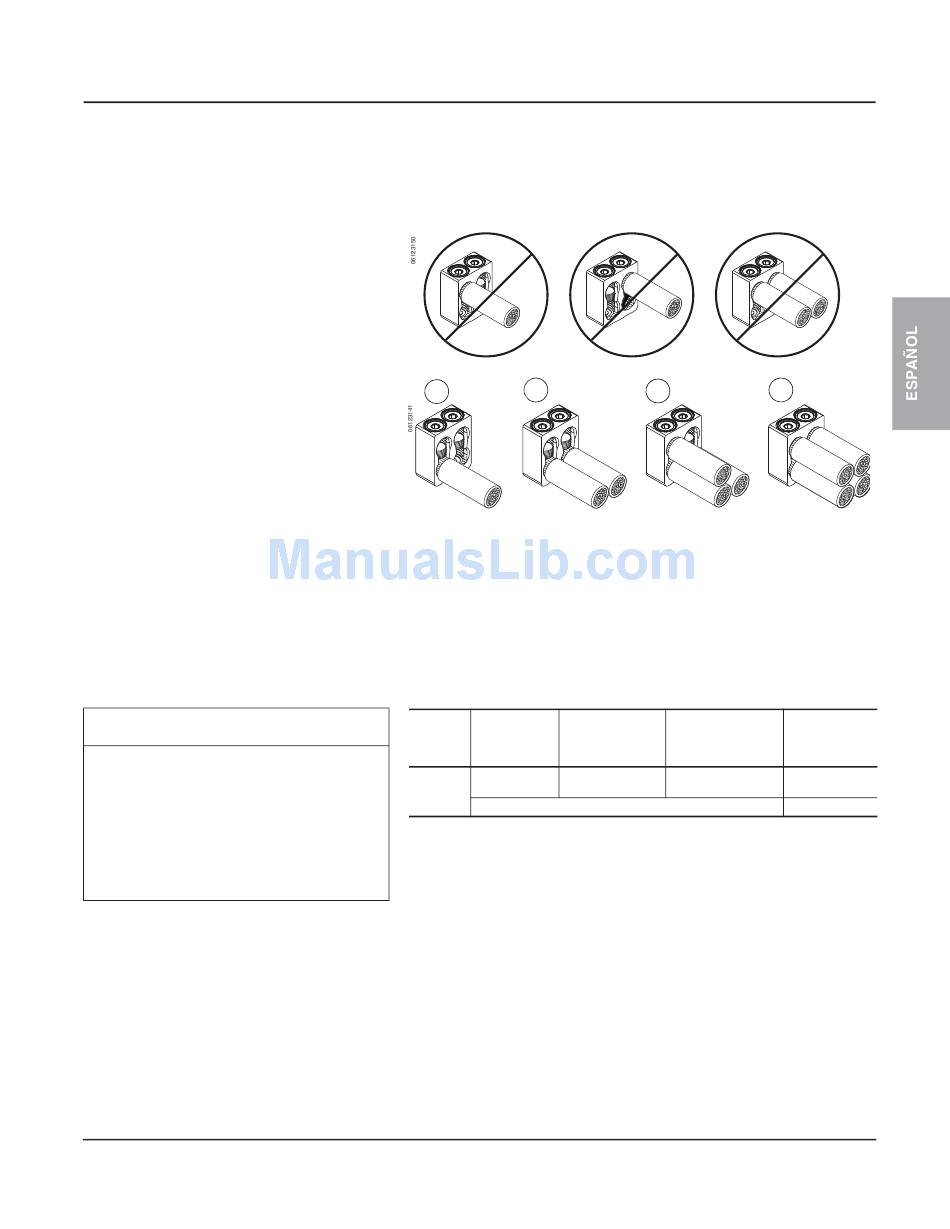

Figura 9: Instalación de los cables en las zapatas AL1200P24K y
CU1200P24K
2
1
Tabla 2: Recomendaciones de uso del inmovilizador de cables
Corriente de
Tamaño Conductores
falla
de marco utilizados
disponible
Tres de 300 kcmil o
≤
65 kA
de mayor tamaño
800 A
Todos los demás casos
* Se deberán cumplir con todos los requisitos para que no sea necesario utilizar un inmovilizador
de cables.
Interruptores automáticos con marco M
4
3
Longitud de cable
Inmovilizador
sin necesidad de
recomendado
inmovilización
≤
279 mm (11 pulg) No*
Sí
