2. Coloque el interruptor automático en la
bandeja I-Line con las mordazas (A)
totalmente encajadas en la barra.
3. Inserte el desatornillador de punta plana y
cuerpo largo (A) en la ranura. Monte el
interruptor automático sobre la barra hasta
que las mordazas enganchen
completamente en las barras.
4. Inserte el segundo desatornillador (A) en la
ranura inferior. Monte el interruptor
automático sobre la barra utilizando los
desatornilladores alternadamente hasta que
las mordazas enganchen completamente en
las barras y los tornillos de montaje estén
alineados con los agujeros rasgados en la
bandeja.
5. Apriete firmemente los cinco tornillos (A) del
soporte de montaje sin doblarlo.
© 2003–2006 Schneider Electric Reservados todos los

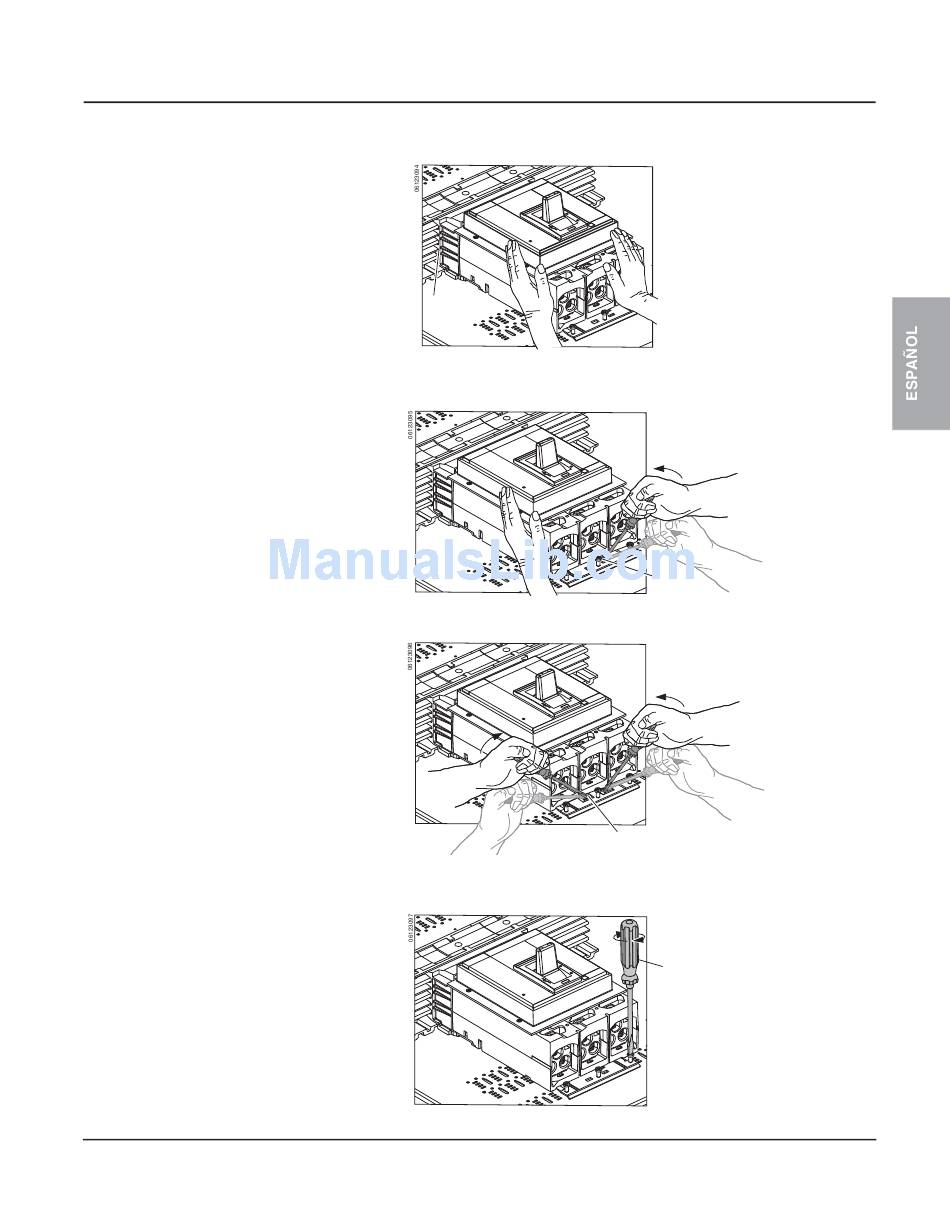

Figura 4: Colocación del interruptor automático en la bandeja
A
Figura 5: Inserción del interruptor automático en la barra
Figura 6: Interruptor enganchado completamente en la barra
Figura 7: Apriete de los tornillos del soporte de montaje
Interruptores automáticos con marco M
