Interruptores automáticos con marco M
Inmovilice los conductores del interruptor
automático de acuerdo con las
recomendaciones de la tabla 2.
Enrede los conductores con 9 m (30 pies) de
cuerda de sisal de 9,5 mm (3/8 pulg) o
equivalente.
1. Comience a enredar los conductores (A) 64
mm (2,5 pulg) por encima del interruptor
automático. Enrede los conductores cinco
veces, dejando 4 + "X" m (12 + "X" pies) de
cuerda en el primer extremo (B). Jale la
cuerda (C) hasta tensarla.
2. Enrede la cuerda (A) varias veces hasta
llenar completamente el espacio entre los
primeros dos grupos de conductores.
Entrelace el bucle final de la cuerda debajo
del bucle anterior (B). Pase la cuerda (C) por
el espacio del lado derecho. Jale la cuerda
hasta tensarla.
3. Enrede la cuerda (D) varias veces hasta
llenar completamente el espacio entre el
segundo y tercer grupo de conductores.
Entrelace el bucle final de la cuerda (E)
debajo del bucle anterior, como se muestra.
Jale la cuerda hasta tensarla.
4. Enrede la cuerda cuatro veces alrededor de
los conductores 102 mm (5 pulg) justo
donde los conductores salen del gabinete
(A). Jale la cuerda (B) hasta tensarla.
5. Enrede la cuerda (C) varias veces hasta
llenar completamente el espacio entre los
primeros dos grupos de conductores. Pase
la cuerda (D) por el espacio del lado
derecho. Jale la cuerda hasta tensarla.
18

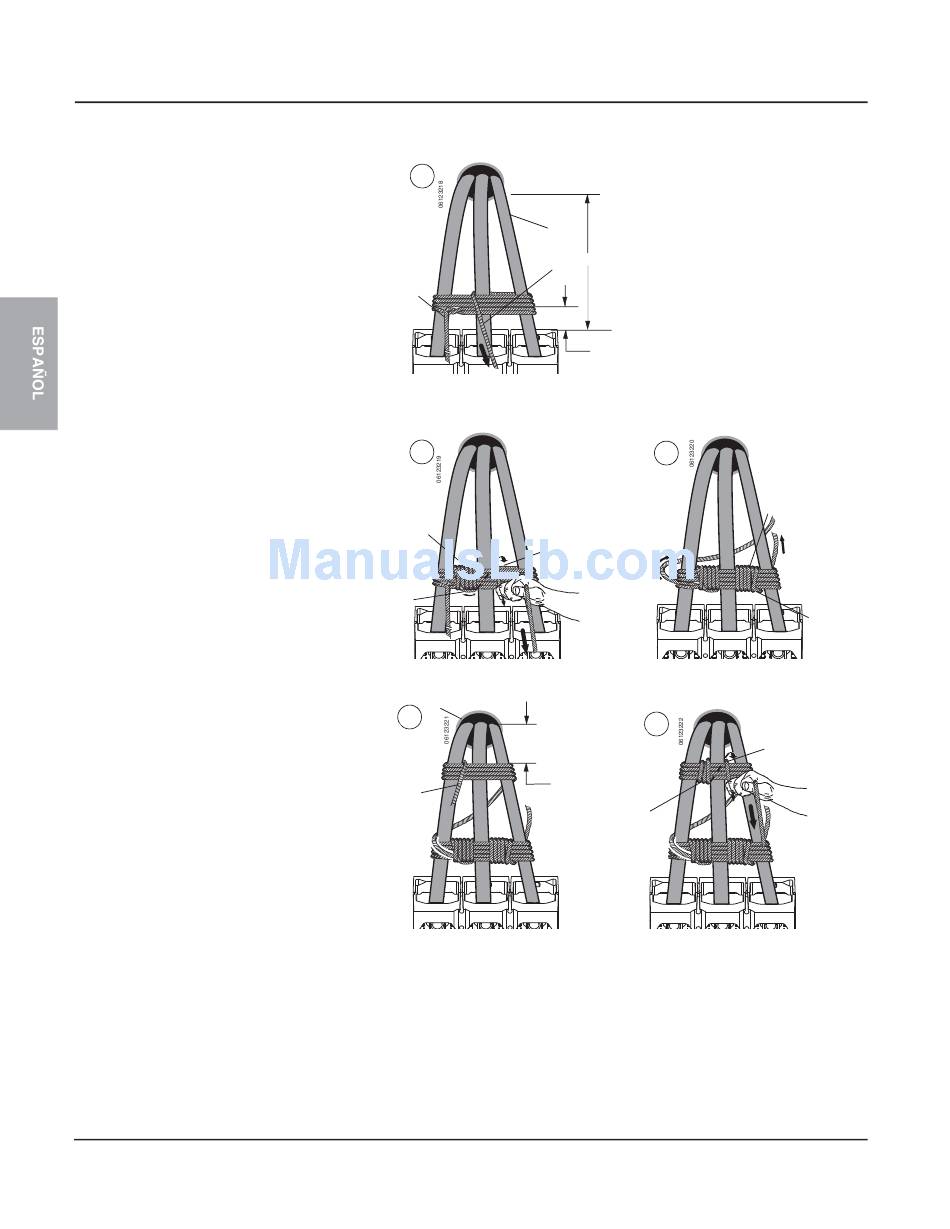

Figura 10: Entrelace de los conductores
1
A
C
B
Figura 11: Entrelace de la cuerda
2
A
C
B
Figura 12: Entrelace de los conductores
A
4
102 mm
[4 pulg]
B
© 2003–2006 Schneider Electric Reservados todos los
"X"
64 mm
[2,5 pulg]
3
5
C
48049-251-01
02/2006
D
E
D
