29.2 GEA 24 - Rotax Sensor Drawings

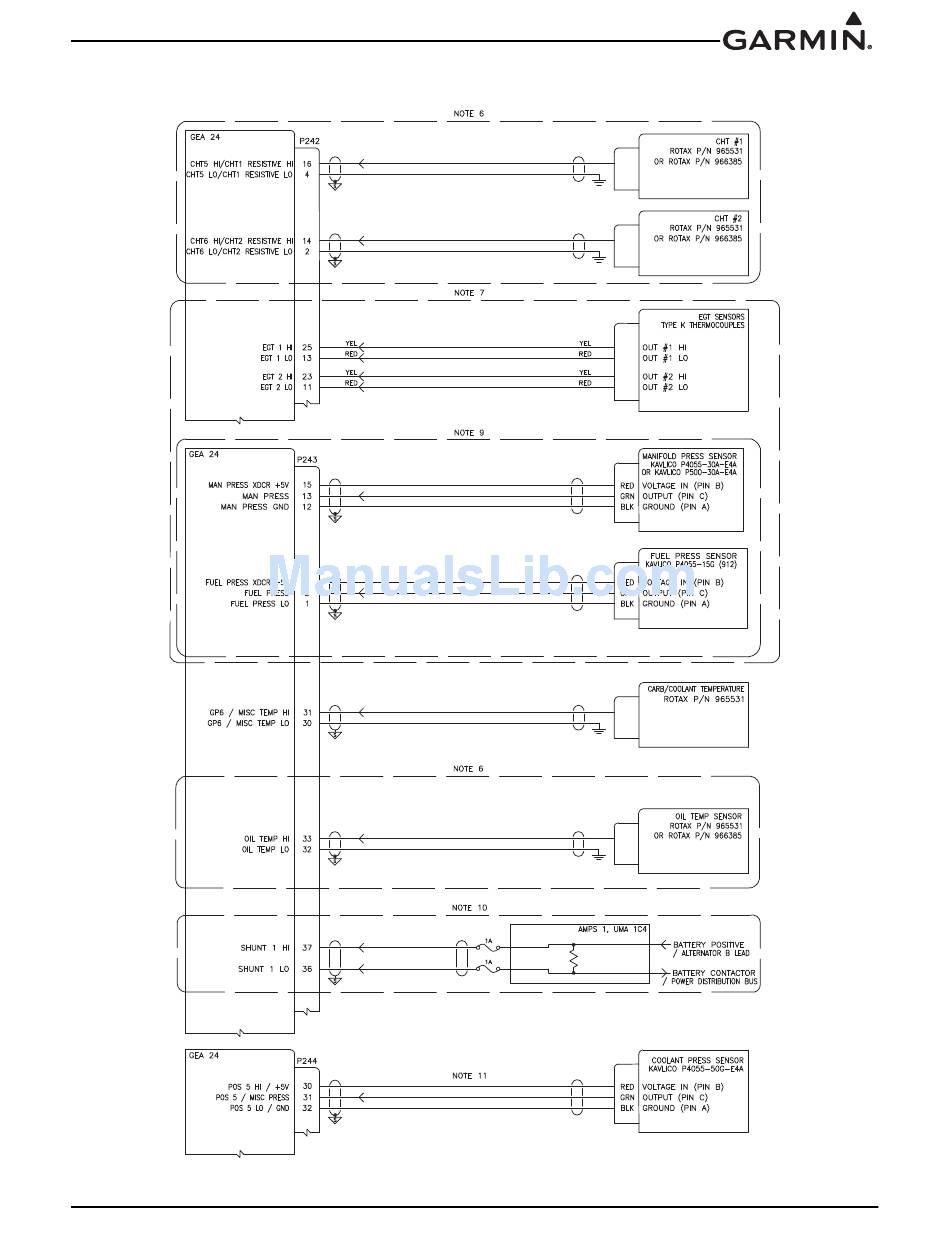

Figure 29-2.1 GEA 24 - Rotax 912/914 Sensor Wiring Examples, Page 1 of 2
190-01115-01
G3X/G3X Touch Installation Manual - Rotax Sensor Wiring Examples
Rev. AA
Page 29-2
