MSHPF bottom right cover removal

1
Remove the MSHPF right cover. See
"MSHPF right cover removal" on page
922.
2

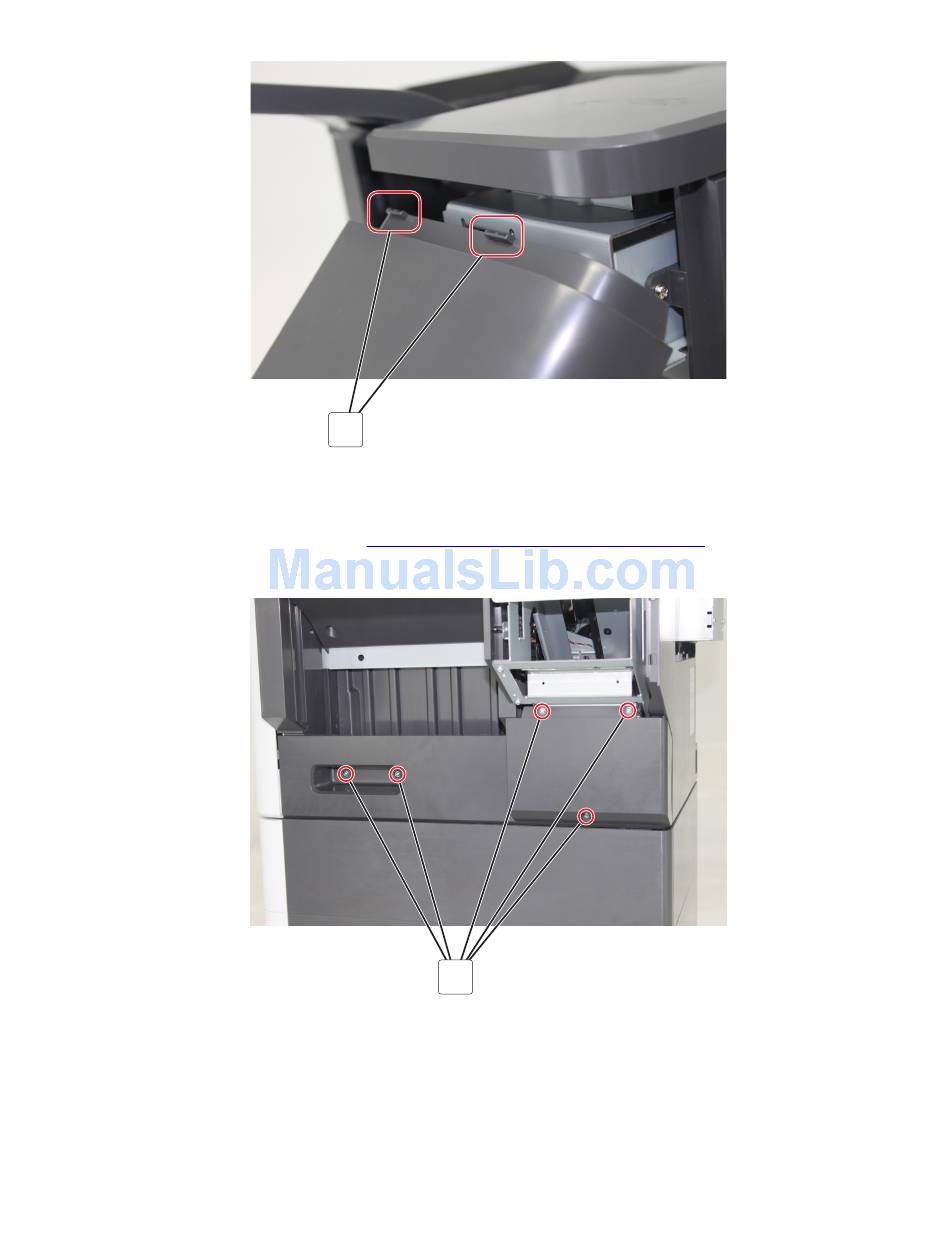

Remove the five screws (A), and then remove the cover.
A
Repair information
923
