7.1.5 Wiring Configuration: Run/Stop

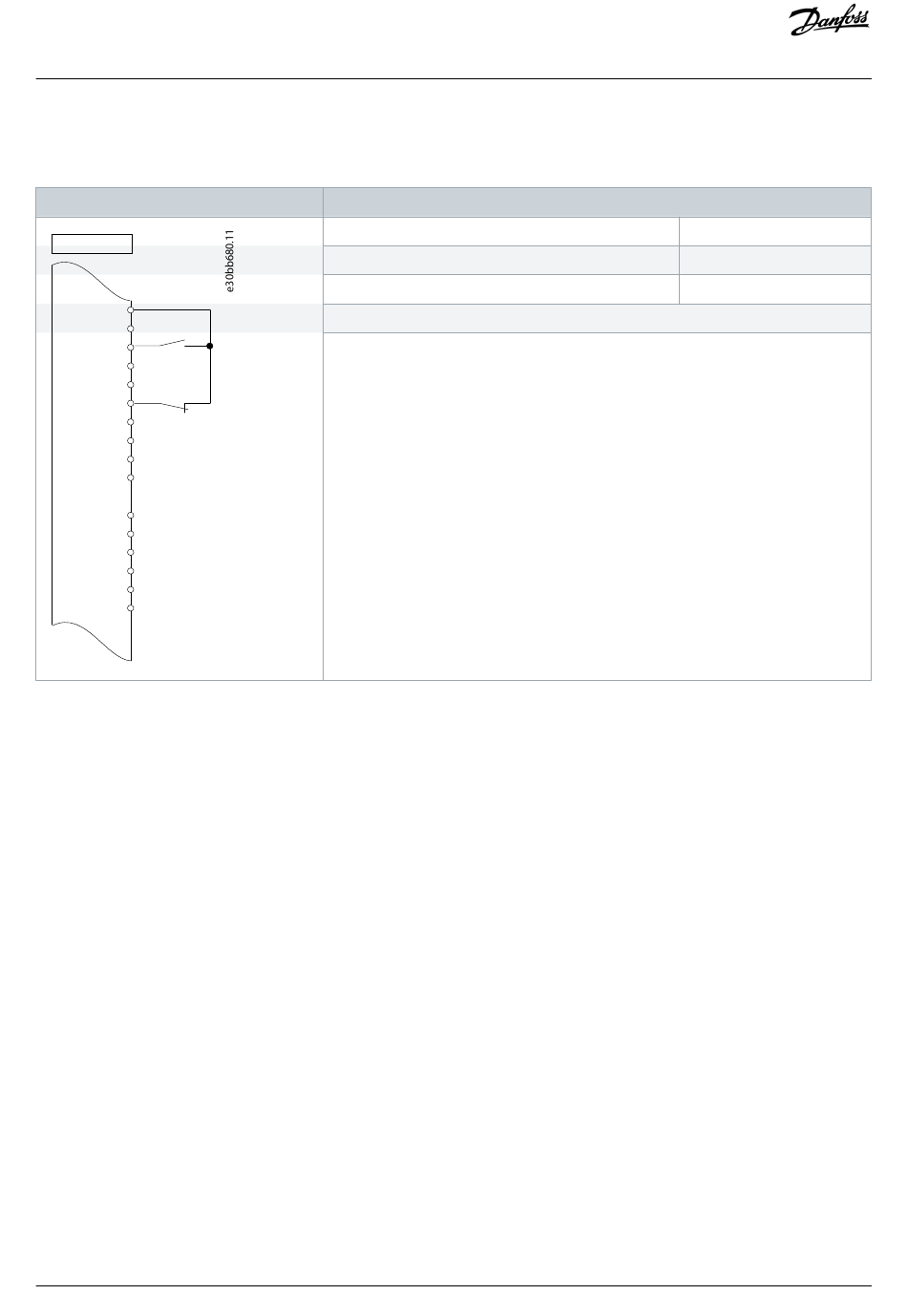

Table 25: Run/Stop Command with External Interlock
Drive
+24 V
12
+24 V
13
D IN
18
D IN
19
COM
20
D IN
27
D IN
29
D IN
32
D IN
33
D IN
37
+10 V
50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Danfoss A/S © 2020.01
Parameter
Function
Parameter 5-10 Terminal 18 Digital Input
Parameter 5-12 Terminal 27 Digital Input
*=Default value
Notes/comments:
D IN 37 is an option.
Wiring Configuration Examples
Setting
[8] Start*
[7] External interlock
