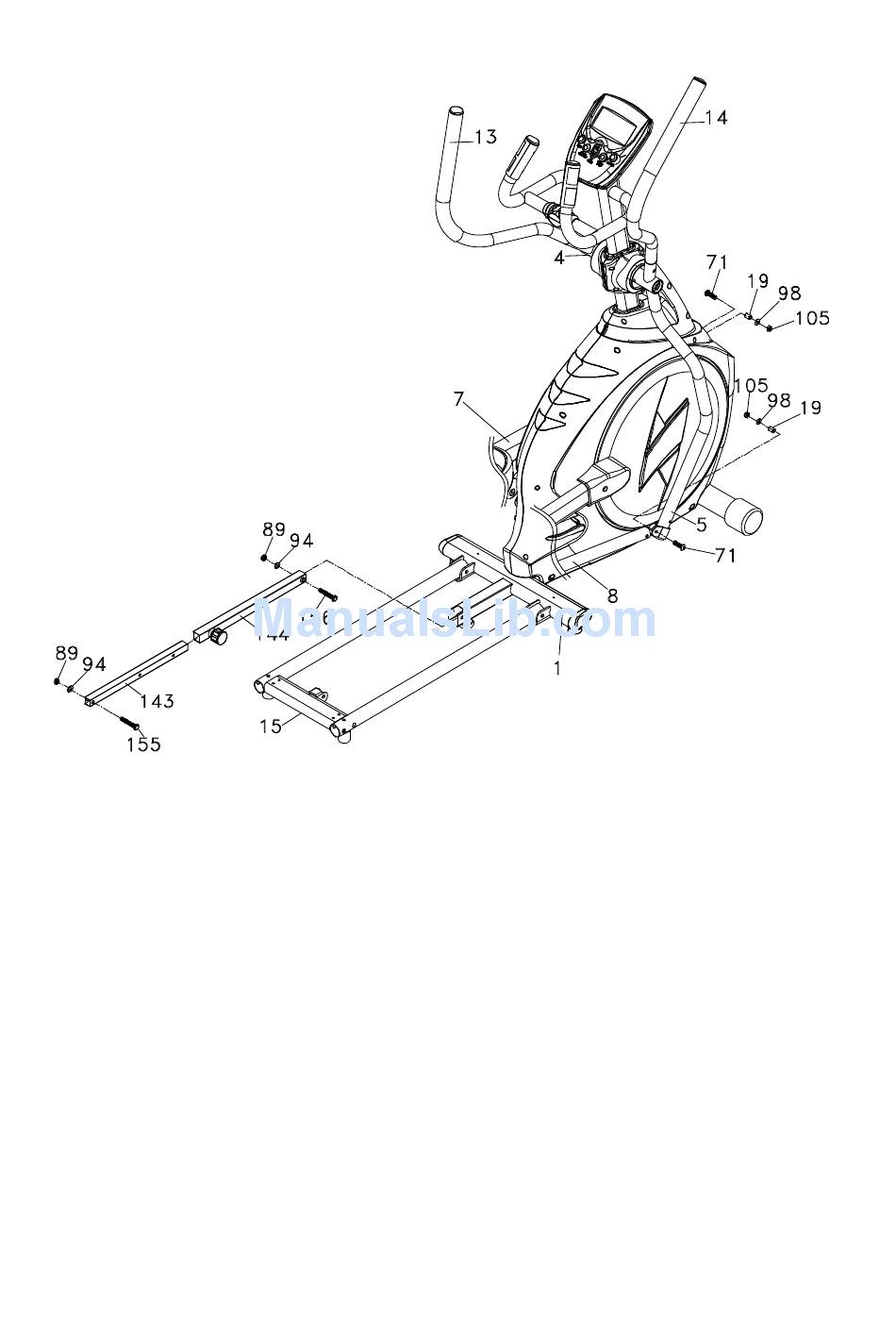

3. lépés – Az összekötőkar összeszerelése
1. Használjon egy hatszögletes fejű csavart 5/16" × 32 mm (71), lapos alátétet 5/16" × 20 × 1,5T (98) és
önbiztosító anyát 5/16" × 7T (105) a gömbcsukló rögzítésére (23), amely az alsó kapaszkodó (L) (4)
végén található. Használjon 13,14 mm (111) és 12 mm (110) kulcsokat. Ismételje meg a menetet a
jobb oldalon.
2. "Lazítsa fel a biztosítócsavart (145), majd tolja bele a belső tolós részt (143) a külső részbe (144)."
Rögzítse a külső sínt (144) a fővázhoz félgömb fejű imbusz csavarral
3/8" × 2" (156), lapos alátéttel 3/8" × 19 × 1,5T (94) és önbiztosító anyával 3/8" × 7T (89) egy 13,14
mm_ (111) kulcs és az M5 imbusz csavarokhoz és a keresztfejű csavarokhoz való kombinált
csavarhúzó segítségével (108). Ezt követően használja a félgömb fejű imbusz csavart 3/8" × 1-1/2"_
(155), lapos alátétet 3/8" × 19 × 1,5T (94) és az önbiztosító anyát 3/8" × 7T (89) a belső sín rögzítésére
(143) a sínösszekötőre (15), a 13,14 mm_(111) kulcs és az M5 imbusz csavarokhoz és a keresztfejű
csavarokhoz való kombinált csavarhúzó segítségével (108).
