Pokyny k montáži

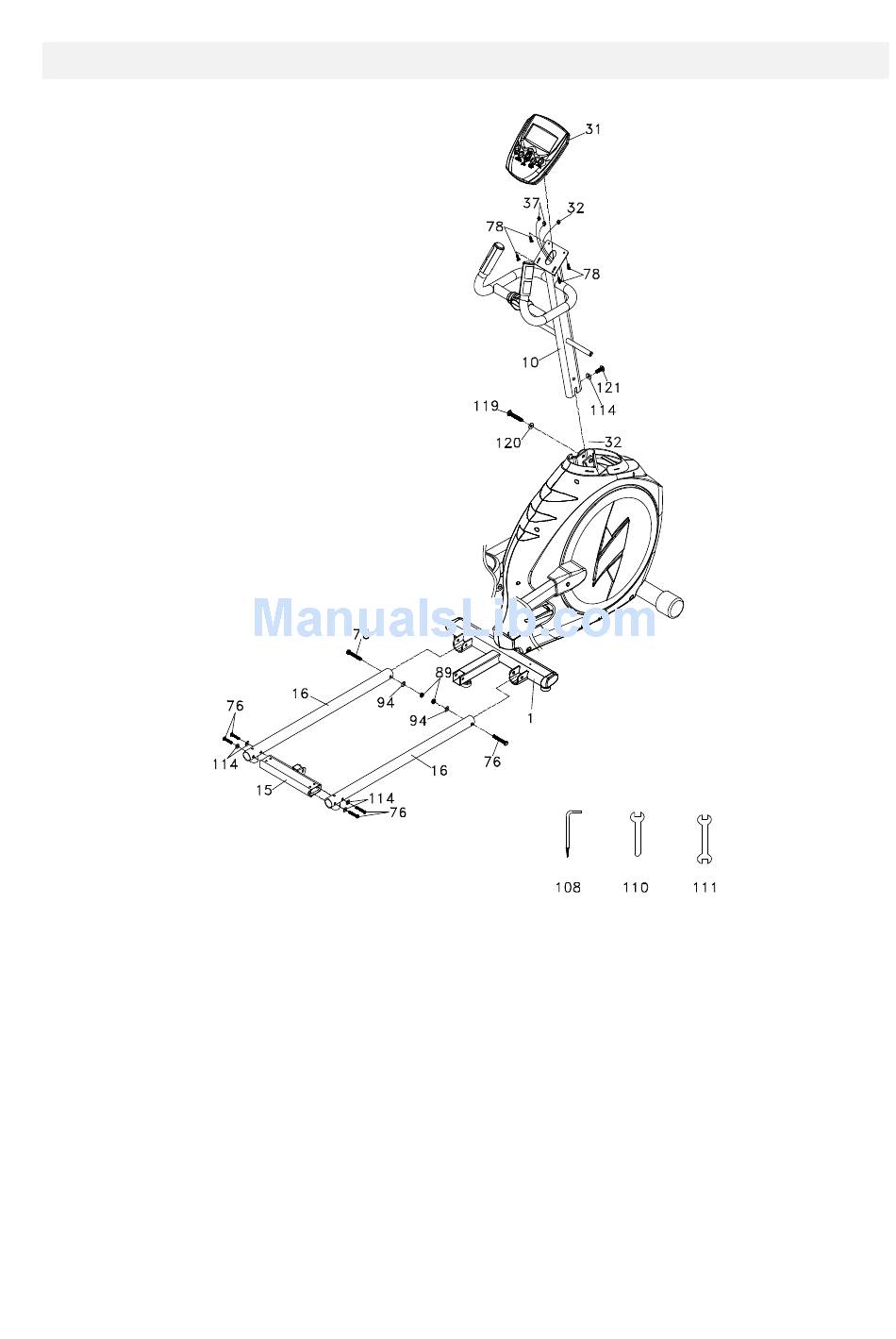

Krok 1 – Montáž stĺpika
1. Kábel počítača (32) pretiahnite cez stĺpik (10), stĺpik vložte do podstavca v tvare U (1~13) a vytiahnite
kábel (32) zo stĺpika. Stĺpik (10) zaistite jednou skrutkou so šesťhrannou hlavou 3/8" × 2" (119),
pružnou podložkou 3/8" × 2T (120), skrutkou so šesťhrannou hlavou 3/8" × 3/4" (121) a pružnou
podložkou prehnutou 3/8" × 23 × 2T (114) pomocou kľúča 13,14 mm (111) a vopred nainštalovanej
skrutky so šesťhrannou hlavou 3/8" × 2" (119).
2. Kábel počítača (32) umiestnite spolu s dvoma zostavami kábla dotykového snímača W (37) na
konzolu (31), nainštalujte konzolu na doštičku na konci stĺpika a upevnite štyrmi skrutkami s krížovou
hlavou M5 × 10 mm (78) pomocou kombinovaného skrutkovača na imbusové skrutky M5 a skrutky
s krížovou hlavou (108).
3. Dve koľajnicové rúrky (16) vložte do základu rámu (1~11) a zaistite dvoma imbusovými skrutkami s
pologuľatou hlavou 3/8" × 2-1/4" (76), dvoma plochými podložkami 3/8" × 19 × 1,5T (94) a dvoma
samoistiacimi maticami 3/8" × 7T (89) pomocou kľúča 13,14 mm (111) a kombinovaného
skrutkovača na imbusové skrutky M5 a skrutky s krížovou hlavou (108).
4. Spojku koľajníc (15) vložte medzi koľajnicové rúrky (16) a upevnite štyrmi imbusovými skrutkami s
pologuľatou hlavou 3/8" × 2-1/4" (76) a štyrmi pružnými prehnutými podložkami 3/8" × 23 × 2T (114)
pomocou kombinovaného skrutkovača na imbusové skrutky M5 a skrutky s krížovou hlavou (108).
