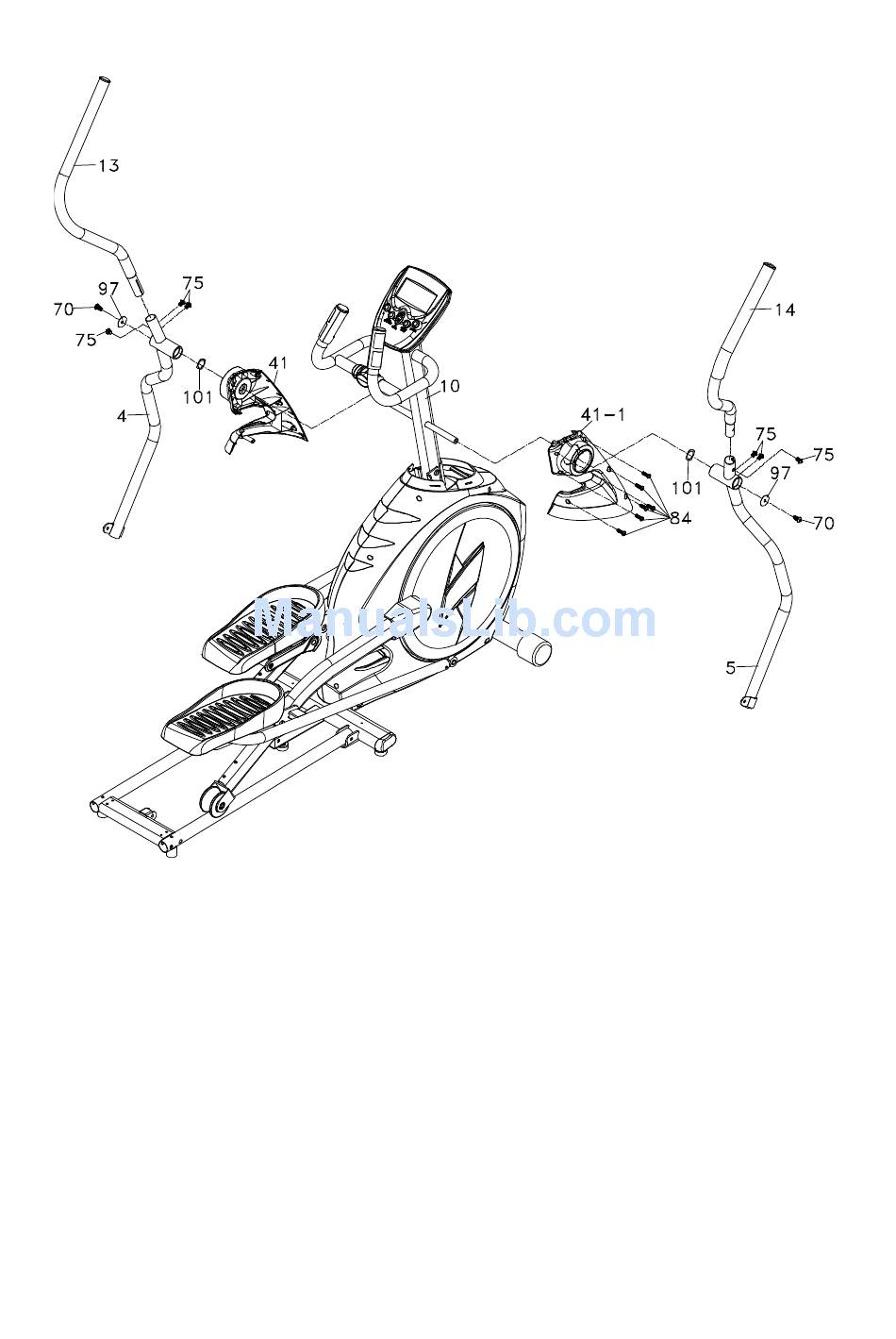

Krok 2 – Montáž madla
1. Instalujte kryt sloupku konzoly (L) (41) na hřídel na levé straně sloupku (10) a kryt sloupku konzoly
(R) (41~1) na hřídel na pravé straně sloupku (10), spojte postupně s bočním pouzdrem (L) a (R)
(42, 43) a upevněte šesti šrouby do plechu Ø3,5 × 12 mm (84) pomocí kombinovaného šroubováku
pro imbusové šrouby M5 a šrouby s křížovou hlavou (108).
2. Nasuňte dvě vlnité podložky Ø17 (101), spodní madlo (L) (4) a spodní madlo (R) (5) v tomto pořadí
na hřídel sloupku (10) a uchyťte dvěma šrouby s šestihrannou hlavou 5/16" × 15mm (70) a dvěma
plochými podložkami 5/16" × 23 × 1,5T (97) pomocí kombinovaného šroubováku pro imbusové
šrouby M5 a šrouby s křížovou hlavou (108).
3. Spojte kyvnou páku (L) (13) se spodním madlem (L) (4) a zajistěte třemi imbusovými šrouby
s půlkulovou hlavou 5/16" × 15 mm (75) pomocí kombinovaného šroubováku pro imbusové
šrouby M5 a šrouby s křížovou hlavou (108). Stejný postup opakujte pro pravou stranu.
