Montageanleitung

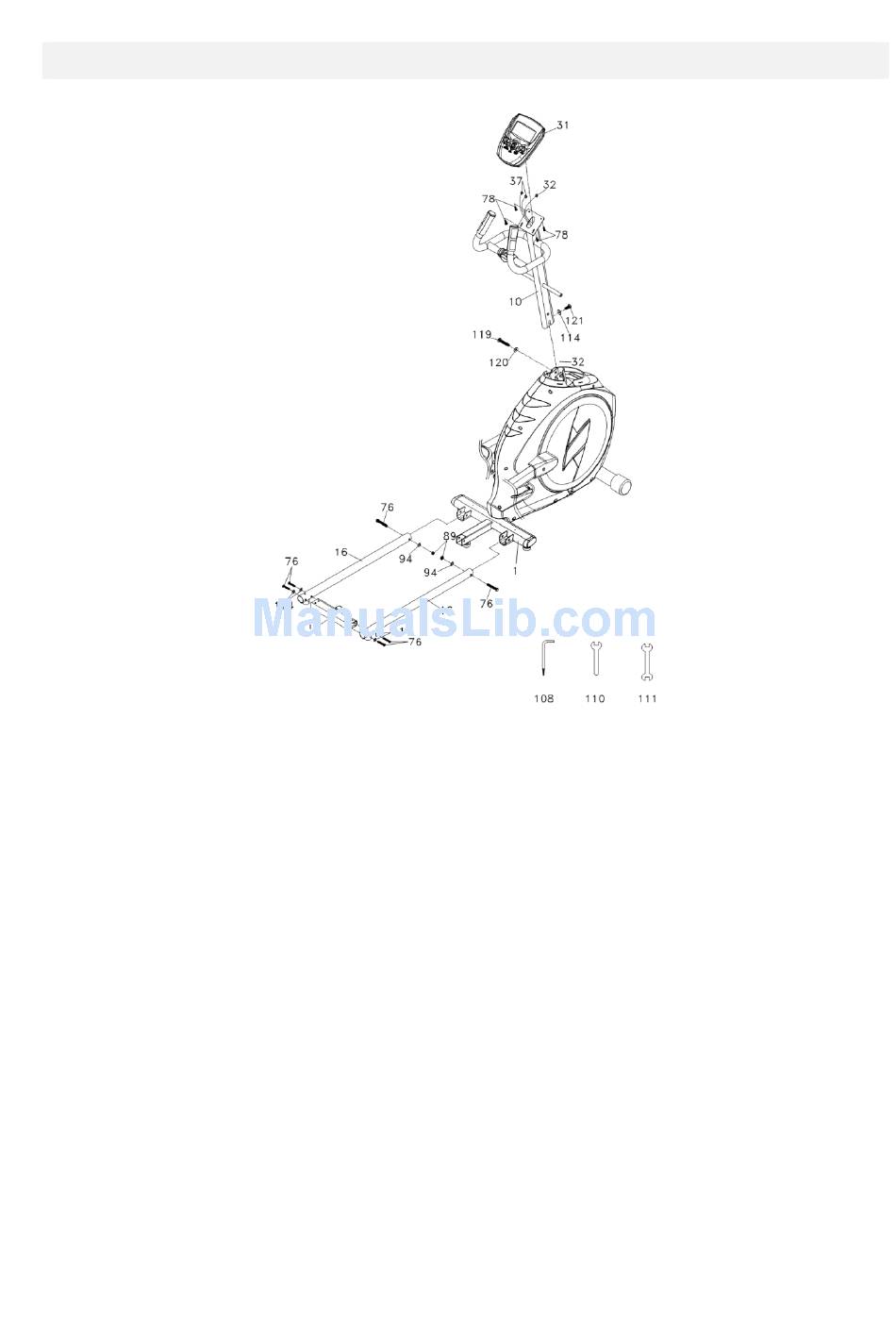

Schritt 1 Zusammenbau der Lenkersäule
1. Führen Sie zunächst das Computerkabel (32) durch die Säule (10), setzen Sie die Säule in das
passende U-förmige Untergestell (1-13) und ziehen Sie das Computerkabel (32) aus der Säule heraus.
Verwenden Sie eine 3/8" × 2"_Sechskantschraube (119), einen 3/8" × 2T_Federring (120), eine 3/8"
× 3/4"_Sechskantschraube (121) und eine 3/8" × 23 × 2T_Spannscheibe (114) zur Befestigung der
Säule (10) mithilfe eines 13.14m/m Schraubenschlüssels (111) zusammen mit der bereits
installierten 3/8" × 2"_Sechskantschraube (119).
2. Führen Sie das Computerkabel (32) zusammen mit den beiden Handpuls-Kabelgruppen (37) in die
Computerkonsole (31) ein, montieren Sie dann die Computerkonsole auf die Platte am oberen Ende
der Säule und verwenden Sie dabei zur Befestigung vier M5 × 10m/m Kreuzschlitzschrauben (78)
und den kombinierten M5-Werkzeugschlüssel für Inbus- und Kreuzschlitzschrauben (108).
3. Fügen Sie zwei Schienenrohre (16) in den unteren Rahmenträger ein (1-11) und befestigen Sie diese
mit zwei 3/8" × 2-1/4"_Halbrundkopfschrauben (76), zwei 3/8" × 19 × 1.5T_flachen
Unterlegscheiben (94) und zwei 3/8" × 7T_Nyloc-Muttern (89) unter Verwendung des 13.14m/m
Schraubenschlüssels (111) und des kombinierten M5-Werkzeugschlüssels für Inbus- und
Kreuzschlitzschrauben (108).
4. Legen Sie die Schienenverbindung (15) zwischen die Schienenrohre (16) und befestigen Sie sie mit
vier 3/8" × 2-1/4"_Halbrundkopfschrauben (76) und vier 3/8" × 23 × 2T_Spannscheiben (114) unter
Verwendung des kombinierten M5-Werkzeugschlüssel für Inbus- und Kreuzschlitzschrauben (108).
TIPP: Befestigen Sie die Schraubverbindungen nur locker und ziehen Sie sie erst am Ende fest, um so
Verspannungen beim Zusammenbau zu vermeiden. Fetten Sie alle beweglichen Teile vor dem
Zusammenbau ein, damit vermeiden Sie Knarzgeräusche und sorgen für einen geschmeidigen
Bewegungsablauf.
