ATTENTION:

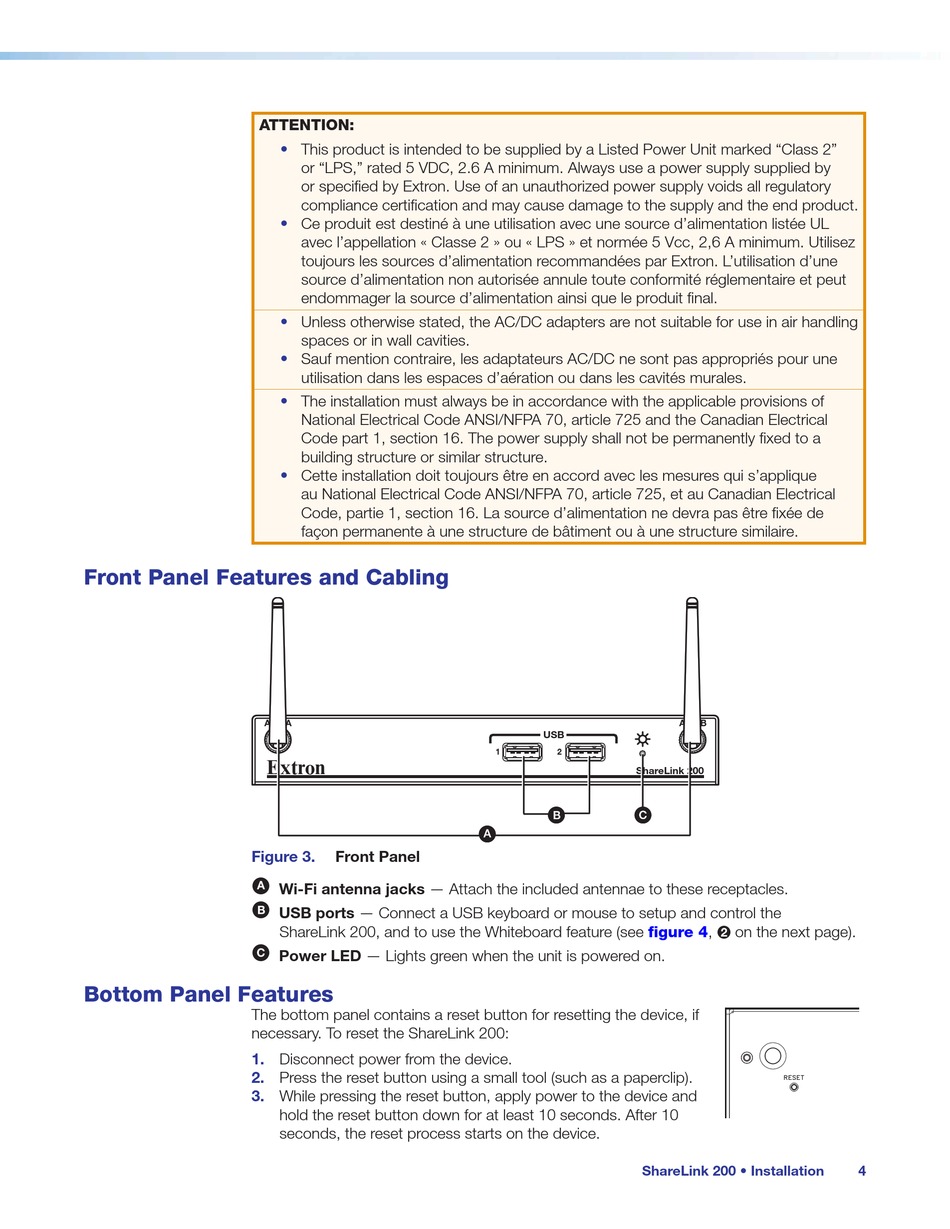

Front Panel Features and Cabling

Figure 3.
A
B
C

Bottom Panel Features

The bottom panel contains a reset button for resetting the device, if
necessary. To reset the ShareLink 200:
1.
2.
3.
• This product is intended to be supplied by a Listed Power Unit marked "Class 2"
or "LPS," rated 5 VDC, 2.6 A minimum. Always use a power supply supplied by
or specified by Extron. Use of an unauthorized power supply voids all regulatory
compliance certification and may cause damage to the supply and the end product.
• Ce produit est destiné à une utilisation avec une source d'alimentation listée UL
avec l'appellation « Classe 2 » ou « LPS » et normée 5 Vcc, 2,6 A minimum. Utilisez
toujours les sources d'alimentation recommandées par Extron. L'utilisation d'une
source d'alimentation non autorisée annule toute conformité réglementaire et peut
endommager la source d'alimentation ainsi que le produit final.
• Unless otherwise stated, the AC/DC adapters are not suitable for use in air handling
spaces or in wall cavities.
• Sauf mention contraire, les adaptateurs AC/DC ne sont pas appropriés pour une
utilisation dans les espaces d'aération ou dans les cavités murales.
• The installation must always be in accordance with the applicable provisions of
National Electrical Code ANSI/NFPA 70, article 725 and the Canadian Electrical
Code part 1, section 16. The power supply shall not be permanently fixed to a
building structure or similar structure.
• Cette installation doit toujours être en accord avec les mesures qui s'applique
au National Electrical Code ANSI/NFPA 70, article 725, et au Canadian Electrical
Code, partie 1, section 16. La source d'alimentation ne devra pas être fixée de
façon permanente à une structure de bâtiment ou à une structure similaire.
ANT A
Extron
Front Panel
Wi-Fi antenna jacks — Attach the included antennae to these receptacles.
USB ports — Connect a USB keyboard or mouse to setup and control the
ShareLink 200, and to use the Whiteboard feature (see
Power LED — Lights green when the unit is powered on.
Disconnect power from the device.
Press the reset button using a small tool (such as a paperclip).
AUDIO
ShareLink 200
While pressing the reset button, apply power to the device and
OUT
hold the reset button down for at least 10 seconds. After 10
seconds, the reset process starts on the device.
LAN / PoE
A A B B
USB
1 2
B B
A A
VGA OUT HDMI OUT
POWER
USB 3 5V
2.3A MAX
C C D D E E F F
ANT B
ShareLink 200
C C
figure 4, 2 on the next page).
ShareLink 200 • Installation 4
