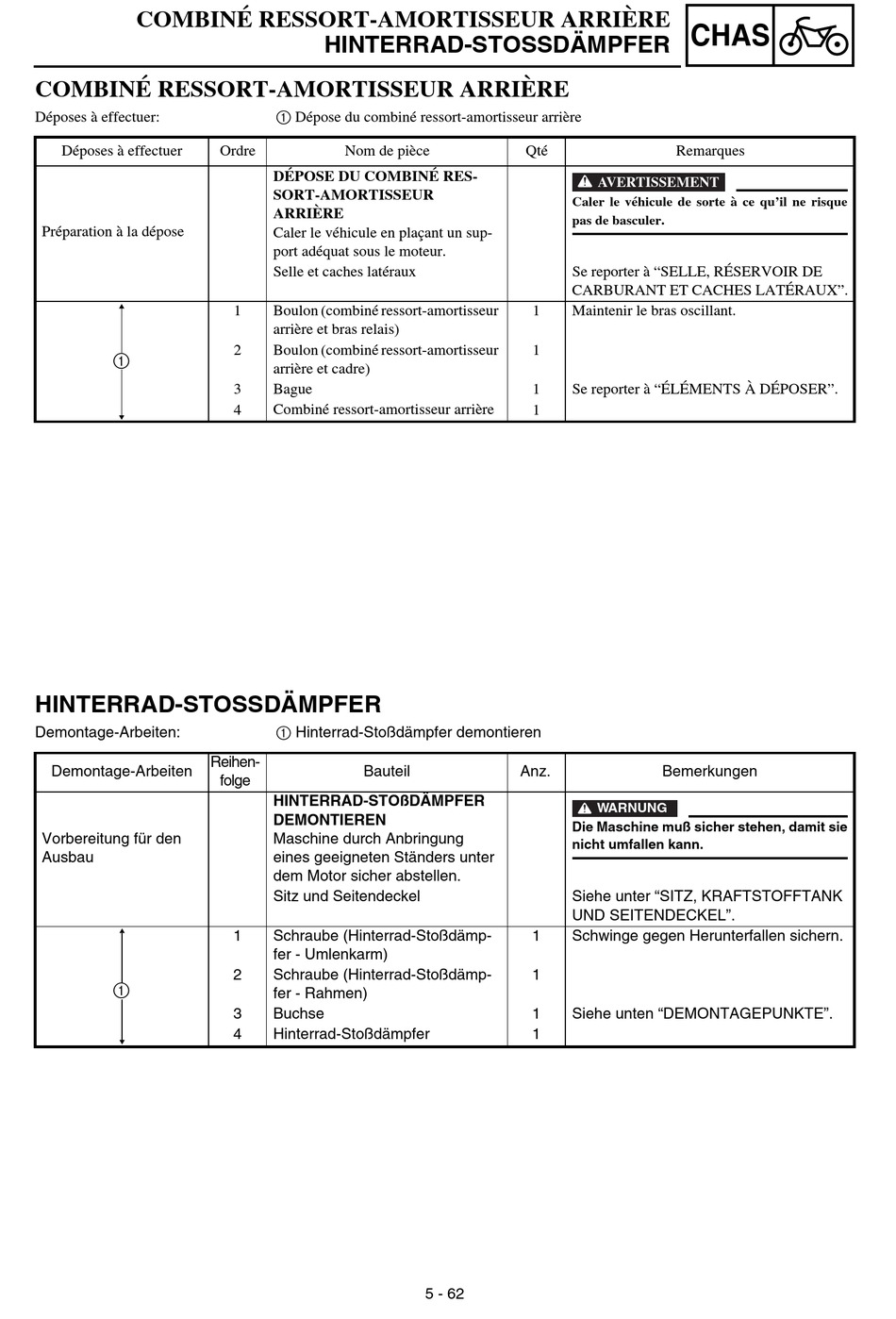

COMBINÉ RESSORT-AMORTISSEUR ARRIÈRE
COMBINÉ RESSORT-AMORTISSEUR ARRIÈRE
Déposes à effectuer:
Déposes à effectuer
Préparation à la dépose
1
HINTERRAD-STOSSDÄMPFER
Demontage-Arbeiten:
Demontage-Arbeiten
Vorbereitung für den
Ausbau
1
HINTERRAD-STOSSDÄMPFER
1 Dépose du combiné ressort-amortisseur arrière
Ordre Nom de pièce
DÉPOSE DU COMBINÉ RES-
SORT-AMORTISSEUR
ARRIÈRE
Caler le véhicule en plaçant un sup-
port adéquat sous le moteur.
Selle et caches latéraux
1 Boulon (combiné ressort-amortisseur
arrière et bras relais)
2 Boulon (combiné ressort-amortisseur
arrière et cadre)
3 Bague
4 Combiné ressort-amortisseur arrière
1 Hinterrad-Stoßdämpfer demontieren
Reihen-
Bauteil
folge
HINTERRAD-STOßDÄMPFER
DEMONTIEREN
Maschine durch Anbringung
eines geeigneten Ständers unter
dem Motor sicher abstellen.
Sitz und Seitendeckel
1 Schraube (Hinterrad-Stoßdämp-
fer - Umlenkarm)
2 Schraube (Hinterrad-Stoßdämp-
fer - Rahmen)
3 Buchse
4 Hinterrad-Stoßdämpfer
Qté
Caler le véhicule de sorte à ce qu'il ne risque
pas de basculer.
Se reporter à "SELLE, RÉSERVOIR DE
CARBURANT ET CACHES LATÉRAUX".
1 Maintenir le bras oscillant.
1
1 Se reporter à "ÉLÉMENTS À DÉPOSER".
1
Anz.
Die Maschine muß sicher stehen, damit sie
nicht umfallen kann.
Siehe unter "SITZ, KRAFTSTOFFTANK
UND SEITENDECKEL".
1 Schwinge gegen Herunterfallen sichern.
1
1 Siehe unten "DEMONTAGEPUNKTE".
1
