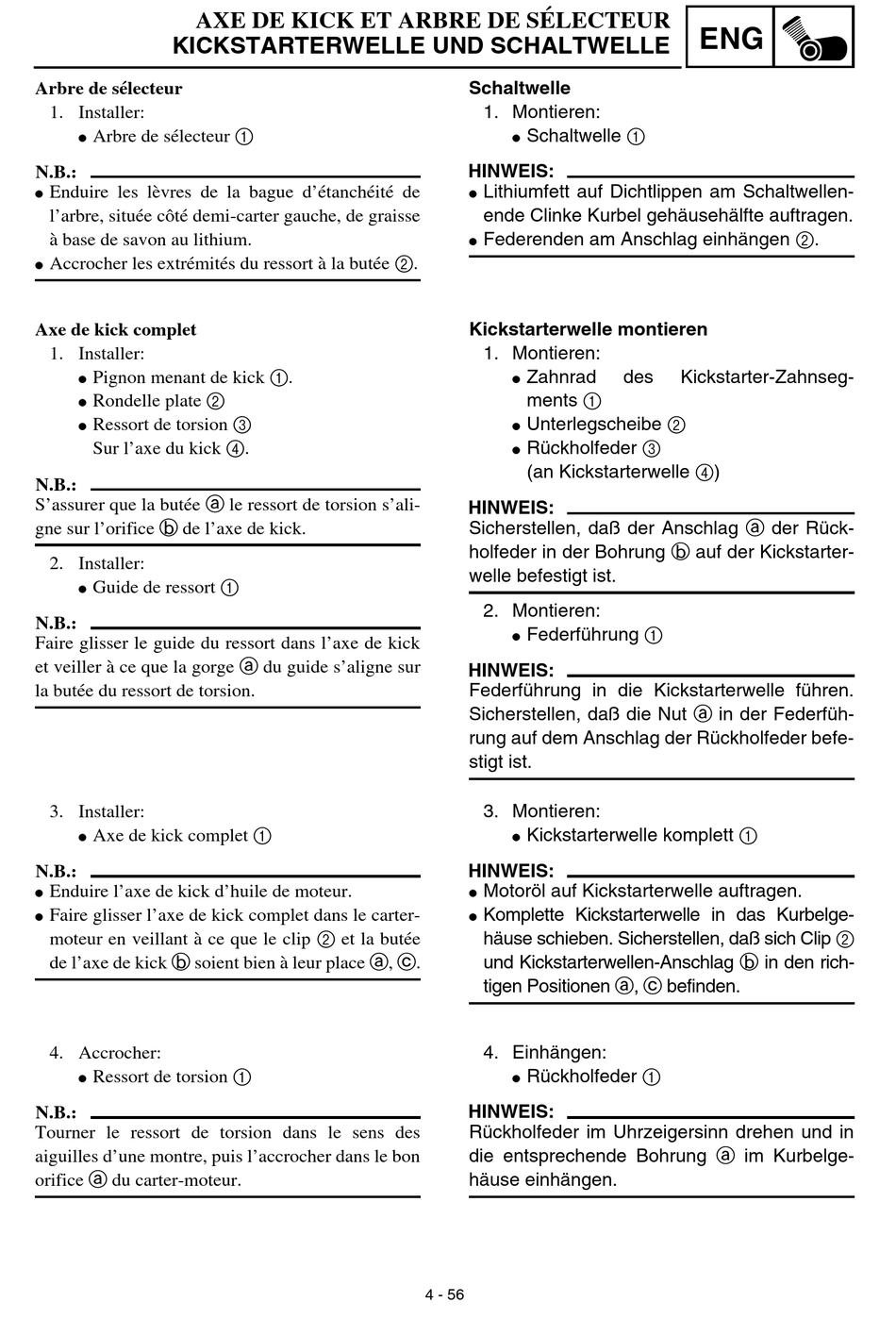

AXE DE KICK ET ARBRE DE SÉLECTEUR
KICKSTARTERWELLE UND SCHALTWELLE
Arbre de sélecteur
1. Installer:
Arbre de sélecteur 1
G
N.B.:
Enduire les lèvres de la bague d'étanchéité de
G
l'arbre, située côté demi-carter gauche, de graisse
à base de savon au lithium.
Accrocher les extrémités du ressort à la butée 2.
G
Axe de kick complet
1. Installer:
Pignon menant de kick 1.
G
Rondelle plate 2
G
Ressort de torsion 3
G
Sur l'axe du kick 4.
N.B.:
S'assurer que la butée a le ressort de torsion s'ali-
gne sur l'orifice b de l'axe de kick.
2. Installer:
Guide de ressort 1
G
N.B.:
Faire glisser le guide du ressort dans l'axe de kick
et veiller à ce que la gorge a du guide s'aligne sur
la butée du ressort de torsion.
3. Installer:
Axe de kick complet 1
G
N.B.:
Enduire l'axe de kick d'huile de moteur.
G
Faire glisser l'axe de kick complet dans le carter-
G
moteur en veillant à ce que le clip 2 et la butée
de l'axe de kick b soient bien à leur place a, c.
4. Accrocher:
Ressort de torsion 1
G
N.B.:
Tourner le ressort de torsion dans le sens des
aiguilles d'une montre, puis l'accrocher dans le bon
orifice a du carter-moteur.
Schaltwelle
1. Montieren:
Schaltwelle 1
G
HINWEIS:
Lithiumfett auf Dichtlippen am Schaltwellen-
G
ende Clinke Kurbel gehäusehälfte auftragen.
Federenden am Anschlag einhängen 2.
G
Kickstarterwelle montieren
1. Montieren:
Zahnrad
G
ments 1
Unterlegscheibe 2
G
Rückholfeder 3
G
(an Kickstarterwelle 4)
HINWEIS:
Sicherstellen, daß der Anschlag a der Rück-
holfeder in der Bohrung b auf der Kickstarter-
welle befestigt ist.
2. Montieren:
Federführung 1
G
HINWEIS:
Federführung in die Kickstarterwelle führen.
Sicherstellen, daß die Nut a in der Federfüh-
rung auf dem Anschlag der Rückholfeder befe-
stigt ist.
3. Montieren:
Kickstarterwelle komplett 1
G
HINWEIS:
Motoröl auf Kickstarterwelle auftragen.
G
Komplette Kickstarterwelle in das Kurbelge-
G
häuse schieben. Sicherstellen, daß sich Clip 2
und Kickstarterwellen-Anschlag b in den rich-
tigen Positionen a, c befinden.
4. Einhängen:
Rückholfeder 1
G
HINWEIS:
Rückholfeder im Uhrzeigersinn drehen und in
die entsprechende Bohrung a im Kurbelge-
häuse einhängen.
