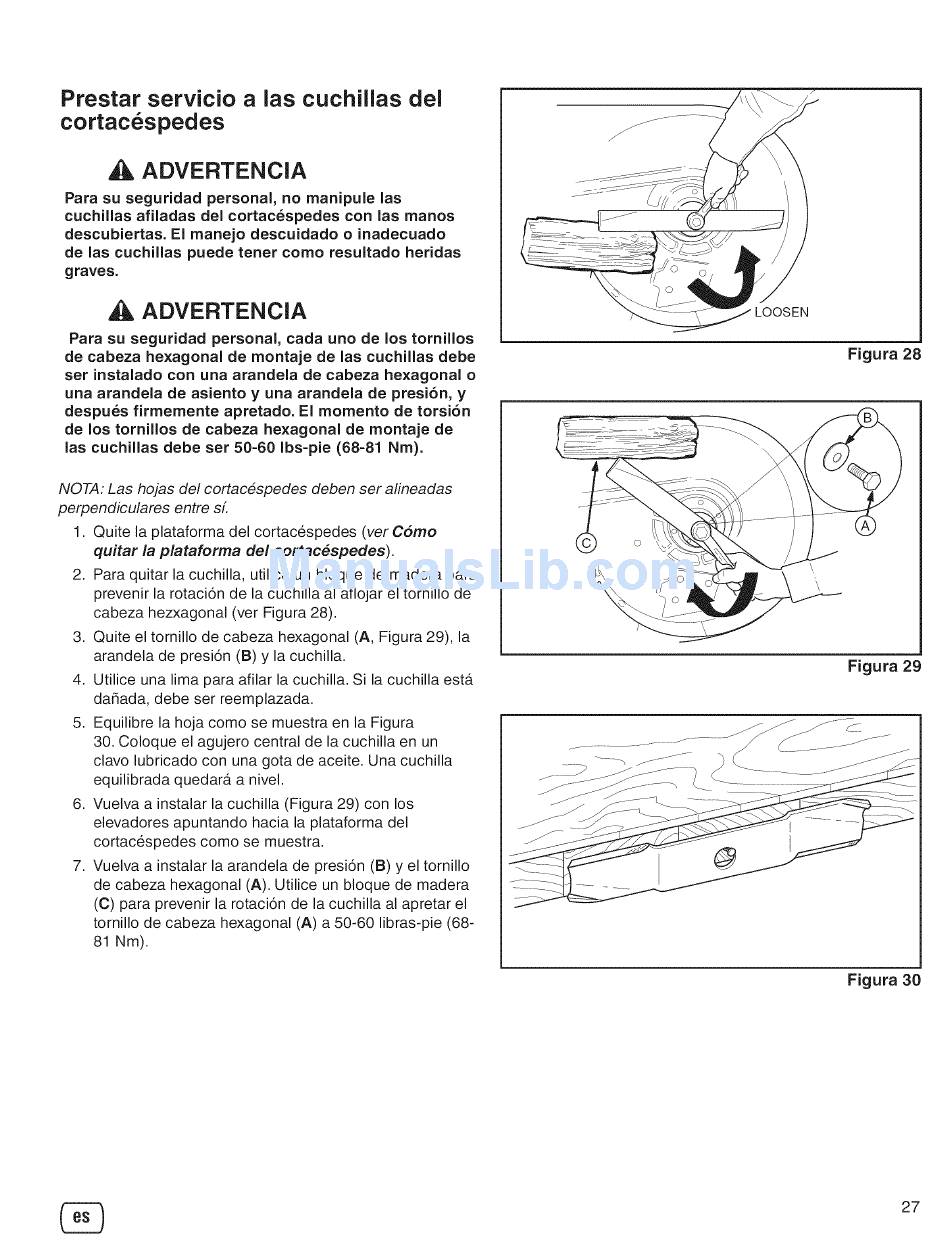

Prestar servicio
a las cuchillas
del
cortacespedes
ADVERTENCIA
Para su seguridad
personal,
no manipule
las
cuchillas
afiladas
del cortacespedes
con las manos
descubiertas.
El manejo descuidado
o inadecuado
de las cuehillas
puede tener como resultado
heridas
graves.
ADVERTENCIA
Para su seguridad
personal,
cada uno de los tornillos
de cabeza hexagonal
de montaje de las cuchillas
debe
ser instalado
con una arandela
de cabeza hexagonal
o
una arandela
de asiento y una arandela
de presibn,
y
despues
firmemente
apretado.
El momento
de torsi6n
de los tornillos
de cabeza hexagonal
de montaje de
las cuchillas
debe ser 50-60 Ibs-pie (68-81 Nm).
NOTA: Las hojas del cortacespedes
deben ser alineadas
perpendiculares
entre sL
1. Quite la plataforma
del cortacespedes
(ver Cdmo
quitar la plataforma
de! cortac_spedes).
2. Para quitar la cuchilla,
utilice un bloque de madera para
prevenir la rotaci6n de la cuchilla al aflojar el tomillo de
cabeza hezxagonal
(ver Figura 28).
3. Quite el tornillo de cabeza hexagonal
(A, Figura 29), la
arandela de presi6n (B) y la cuchilla.
4. Utilice una lima para afilar la cuchilla. Si la cuchilla ester
daSada, debe ser reemplazada.
5. Equilibre la hoja como se muestra en la Figura
30. Coloque el agujero central de la cuchilla en un
clavo lubricado
con una gota de aceite. Una cuchilla
equilibrada
quedar_t a nivel.
6. Vuelva a instalar la cuchilla (Figura 29) con los
elevadores
apuntando
hacia la plataforma
del
cortacespedes
como se muestra.
7. Vuelva a instalar la arandela de presi6n (B) y el tornillo
de cabeza hexagonal
(A). Utilice un bloque de madera
(C) para prevenir la rotaci6n de la cuchilla al apretar el
tomillo de cabeza hexagonal
(A) a 50-60 libras-pie
(68-
81 Nm).
Figura 28
Figura 29
Figura 30
27
