Saldatura MIG-MAG
Per iniziare a saldare in MIG-MAG eseguire (a macchina spen-
ta) le seguenti operazioni.
1 - Collegamento del tubo del gas e della torcia
(Fig. B1-B2)
• Collegare il tubo del gas al riduttore di pressione preventiva-
mente montato sulla bombola.
• Avvitare la torcia all'attacco centralizzato posto sul pannello
frontale del trascinatore e collegare i tubi di mandata (colore
blu) e ritorno (colore rosso) dell'acqua, per il raffreddamento
FIG. B1
FIG. B2
della torcia, ai rispettivi attacchi rapidi (di colore blu e rosso)
posti sul pannello frontale del trascinatore.
2A - Collegamento cavi - Saldatura con TORCIA POLO
POSITIVO (Fig. B1)
1) Il cavo di interconnessione trascinatore - generatore serve
a connettere la saldatrice al trascinatore.
ATTENZIONE: Scollegare il trascinatore solamente a mac-
china spenta.

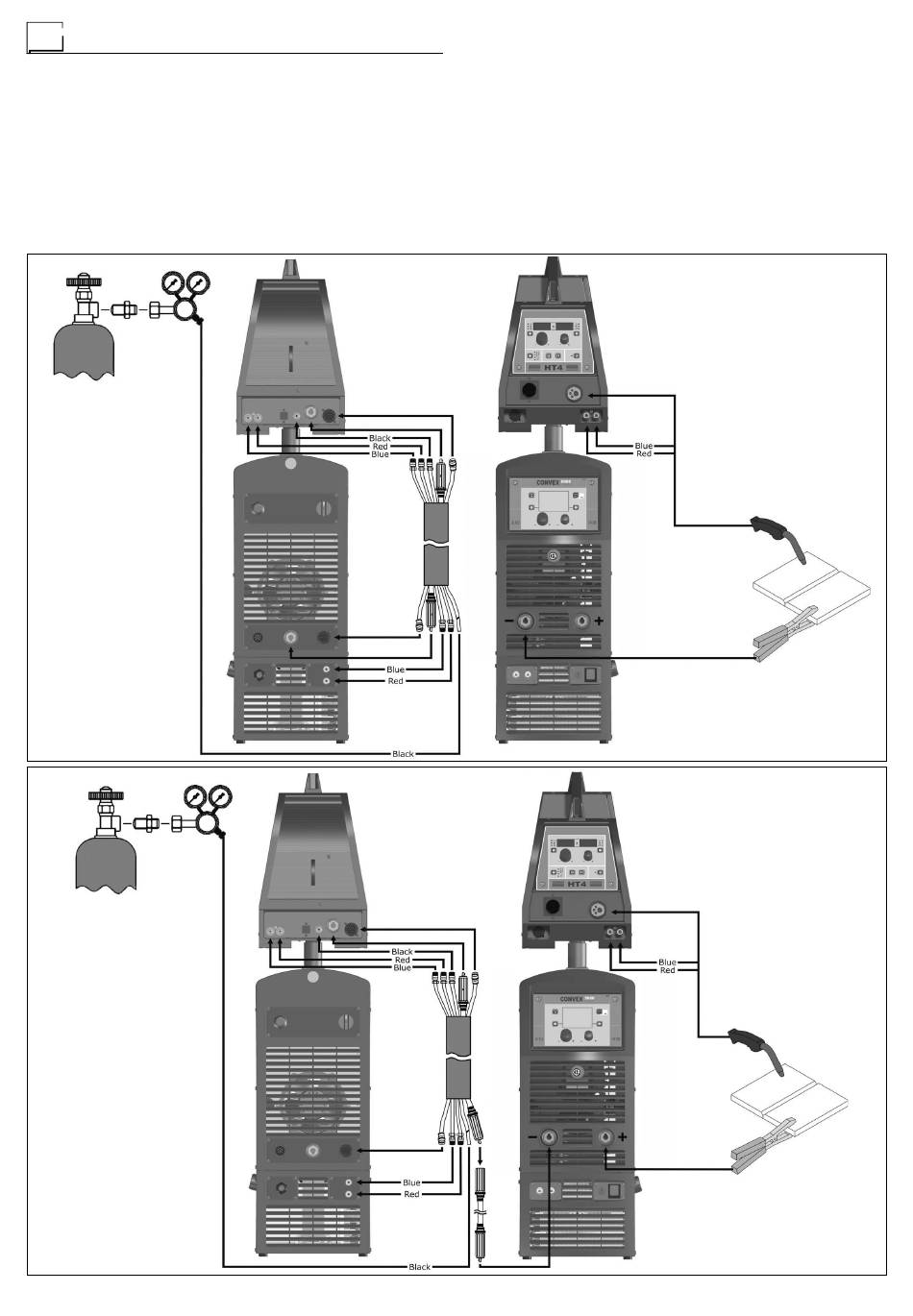

I cavi di connessione (cavo di potenza, cavetto ausiliario e
tubo del gas) vanno collegati agli appositi attacchi e con-
nettori secondo lo schema indicato nella figura B1.
