Сварка MIG-MAG
Для начала сварки MIG-MAG выполните (на выключенном
аппарате) следующие операции.

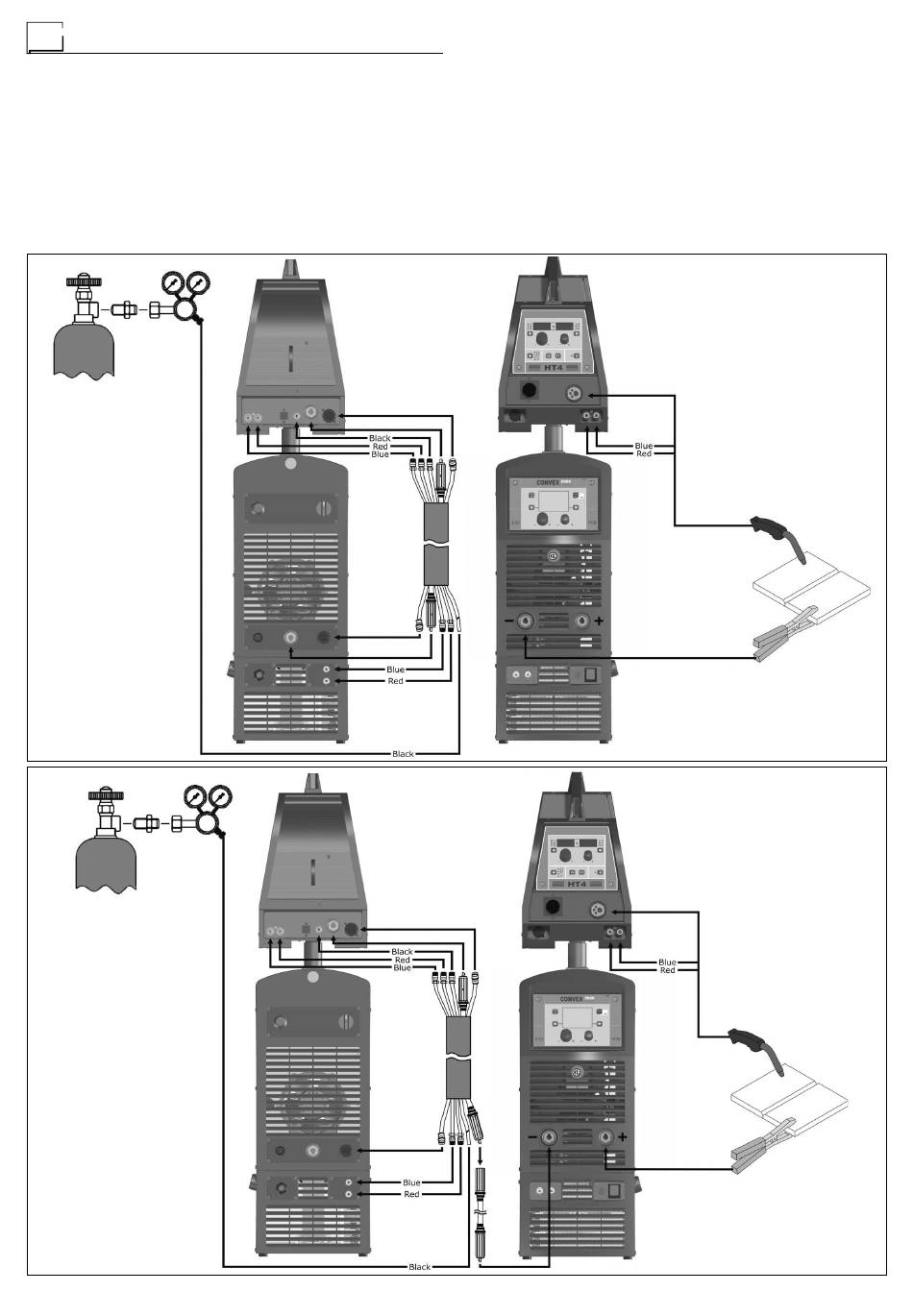

1 - Подсоединение трубки подачи газа к горелке
(Рис. B1-B2)
• Подсоедините трубку подачи газа к редуктору давления,
предварительно установленному на газовый баллон.
• Привинтите горелку к централизованному штуцеру, рас-
положенному на передней панели протяжного меха-
РИС. B1
РИС. B2
низма, и подсоедините трубки подачи (синего цвета) и
возврата (красного цвета) воды для охлаждения горелки к
соответствующим быстрым соединителям (синего и крас-
ного цвета) на передней панели протяжного механизма.
2A - Подсоединение кабелей - Сварка ГОРЕЛКОЙ С
ПОЛОЖИТЕЛЬНЫМ ПОЛЮСОМ (Рис. B1)
1) Соединительный кабель протяжный механизм - гене-
ратор служит для подключения сварочного аппарата к
протяжному механизму.
ВНИМАНИЕ: При подключении механизма подачи про-
волоки источник должен быть отключен от сети.
