to de la antorcha, a los respectivos empalmes rápidos (de
color azul y rojo) situados en el panel frontal del arrastrador.
2A - Conexión cables - Soldadura con ANTORCHA
POLO POSITIVO (Fig. B1)
1) El cable de interconexión del arrastrador - generador sir-
ve para conectar la soldadora al arrastrador.
ATENCIÓN: Desconectar el arrastrador solamente con la
máquina apagada.
Los cables de conexión (cable de potencia, pequeño ca-
ble auxiliar y tubo del gas) se deben de conectar con las

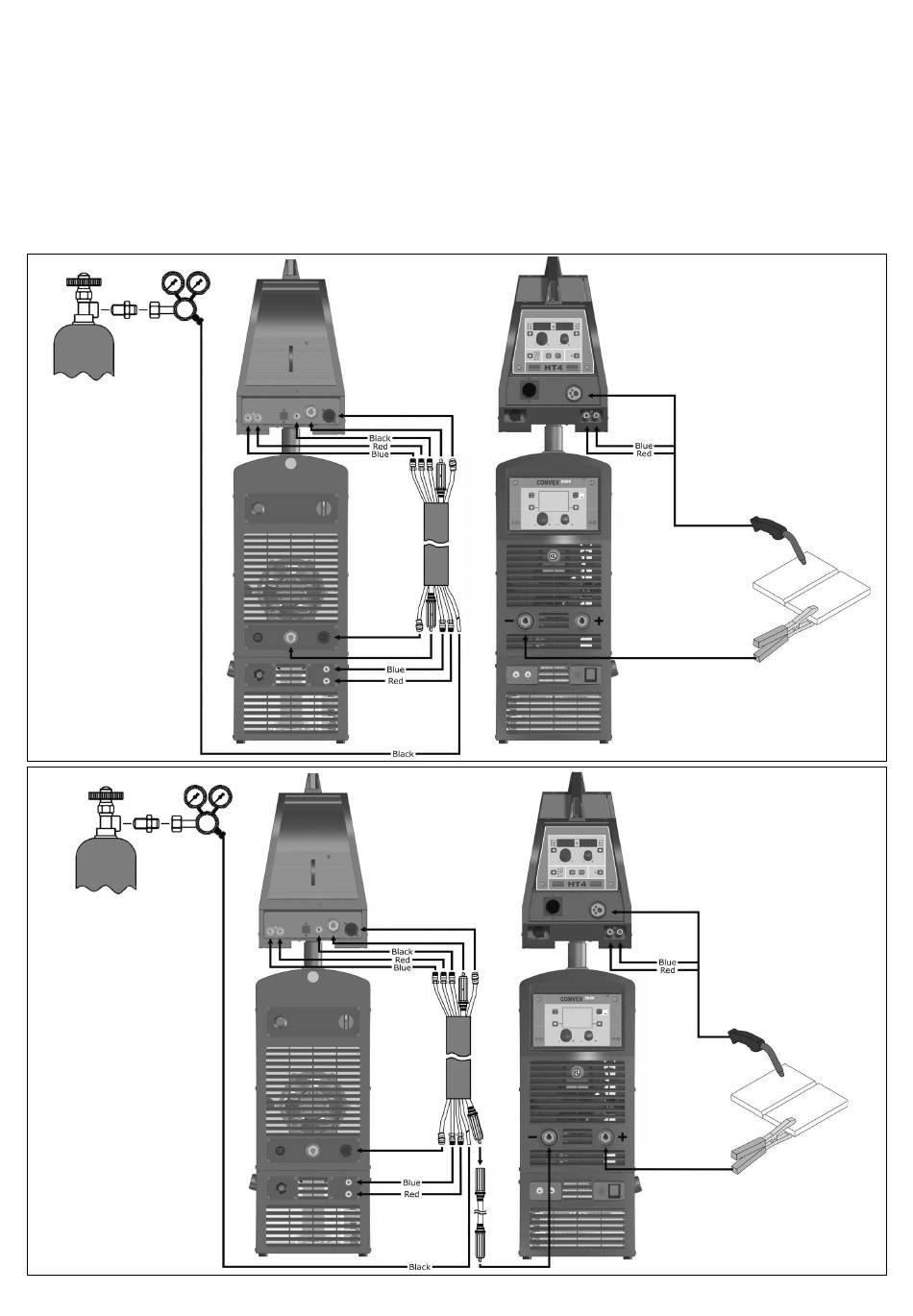

FIG. B1
FIG. B2
correspondientes uniones y conectores de acuerdo con el
esquema indicado en la figura B1.
También los tubos de impulsión (color azul) y retorno (co-
lor rojo) del agua forman parte del cable de interconexión
y tienen la función de enfriar la antorcha de la instalación
de soldadura. Se deben conectar de la siguiente forma:
• Cable de interconexión lado generador: conectar los tu-
bos en las respectivas uniones rápidas (de color azul y
rojo) colocados en la parte posterior de la instalación de
enfriamiento.
• Cable de interconexión en el lado del arrastrador: co-
necte los tubos rojo y azul en las respectivas uniones
