Сварка электродом MMA
На CONVEX 4000-5000 vision сварка электродом исполь-
зуется для сварки большей части металлов (различных ти-
пов стали и т.д.) с применением рутиловых и щелочных
электродов с покрытием с диаметром от Ø 1,6 до Ø 6 мм, с
устройствами, регулируемыми пользователем «Arc Force»,
«Hot Start» и функцией Antisticking для предупреждения
прилипания электродов.

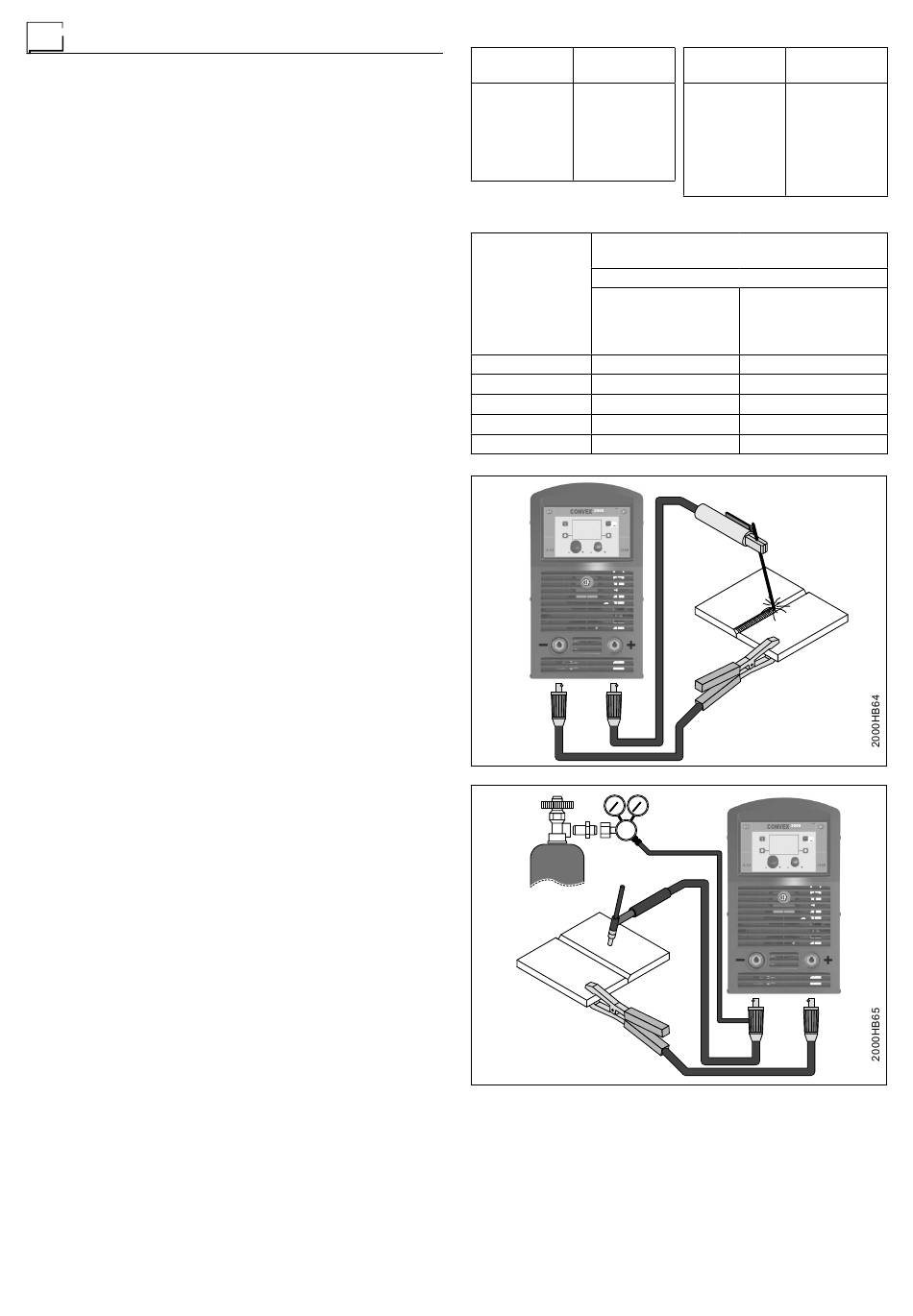

1) Подключение сварочных кабелей (Рис. D):
На аппарате, отключенном от сети, подсоедините сва-
рочные кабели к выходным клеммам (+ и -) сварочного
аппарата, подсоединяя их к зажиму и массе с поляр-
ностью, предусмотренной в зависимости от типа ис-
пользуемого электрода (Рис. D). В любом случае,
соблюдайте указания производителей электродов.
2) Включите сварочный аппарат, устанавливая сетевой
выключатель в Поз. 1 (Поз. 3, Рис. A).
3) Выполните выбор / наладку параметров на пульте
управления VS (внимательно прочитайте прилагае-
мые инструкции).
4) Выполните сварку, приближая горелку к свариваемой
детали. При зажигании дуги (для этого быстро прижми-
те электрод к металлу и поднимите его) происходит
плавление электрода, покрытие которого образует за-
щитный шлак. Далее продолжайте сварку с наклоном
ок. 60° к металлу относительно направления сварки.
СВАРИВАЕМАЯ ДЕТАЛЬ
Свариваемая деталь для снижения электромагнитной
эмиссии должна всегда быть подключена к заземлению.
Однако необходимо внимательно следить за тем, чтобы
подключение заземления свариваемой детали не повы-
шало риск травмы эксплуатационника или повреждения
другого электрооборудования. Когда необходимо подклю-
чить свариваемую деталь к заземлению, рекомендуется
выполнять прямое подключение между деталью и чехлом
заземления. В странах, в которых такое подключение не
разрешается, подключайте свариваемую деталь к зазем-
лению при помощи специальных конденсаторов в соответ-
ствии с национальными нормами.
ПАРАМЕТРЫ СВАРКИ
В таблице 3 приводятся некоторые общие указания для
выбора электрода в зависимости от свариваемой толщи-
ны. В таблице приводятся значения тока для использова-
ния с соответствующими электродами для сварки обычной
и низколегированной стали. Эти данные всего лишь ори-
ентировочны; для точного выбора соблюдайте указания
производителей электродов.Используемый ток зависит от
положений сварки, типа шва и растет с увеличением толщи-
ны и размеров детали. Значение силы тока, используемое
для различных типов сварки, в диапазоне регулирования,
приведенном в таблице 2:
• Высокое для сварных швов на плоскости, на плоскости
фронтальных и восходящих по вертикали.
• Среднее для сварных швов над головой.
• Низкое для нисходящей сварки по вертикали и для сое-
динения подогретых деталей небольших размеров.
Указание, достаточно приблизительное, по среднему току
для использования при сварке электродами для нормаль-
ной стали, дается следующей формулой:
I = 50 × (Øe - 1)
Где:
I = сила сварочного тока
Øe = диаметр электрода
Пример:
Диаметр электрода 4 мм
I = 50 × (4 - 1) = 50 × 3 = 150A
Таблица 3
Свариваемая Ø электрода
толщина (мм) (мм)
1,2 ÷ 2 1,6
1,5 ÷ 3 2
3 ÷ 5 2,5
5 ÷ 12 3,25
≥ 12 4
≥ 20 ≥ 5
Ø ЭЛЕКТРОДА
(мм)
1
1,6
2,4
3,2
4
РИС. D
РИС. E
57
Ø электрода
(мм)
1,6
2
2,5
3,25
4
5
6
ТИП ЭЛЕКТРОДА
Диапазон регулирования тока (A)
ТИГ DC
Вольфрам
Вольфрам
Редкоземельные
Ce 1%
элементы 2%
Серый
Бирюзовый
10-50 10-50
50-80 50-80
80-150 80-150
150-250 150-250
200-400 200-400
Таблица 4
Ток (A)
30 ÷ 60
40 ÷ 75
60 ÷ 110
95 ÷ 140
140 ÷ 190
190 ÷ 240
220 ÷ 330
Таблица 5
