• Gebruiksklasse "S" betekent dat de generator gebruikt kan
worden in ruimtes met een hoger risico op elektrische schok-
ken.
Dit apparaat koelt het water af d.m.v. een gedwongen luchtom-
loop en moet daarom op zodanige wijze geplaatst worden dat
de lucht gemakkelijk aangezogen en uitgedreven kan worden
door de opening in het raamwerk.
De installatie dient als volgt gemonteerd te worden:
• Montage van de wagen.
• Vastmaking van de koelunit op de wagen.
• Vastmaking van de lasmachine op de wagen en op het koel-
systeem (elektrische en hydraulische aansluitingen).
• Montage van de aandrijving op de generator.
• Aansluiting van het lasapparaat op de voorzieningenlijn.
• Aansluiting van de verbindingskabel draadaanvoerder - ge-
nerator.
• Aansluiting van de laskabels.
De instructies voor de montage van de afzonderlijke compo-
nenten/opties zijn voorzien in een speciale verpakking.
Aansluiting van de lasmachine
op de gebruikslijn
De aansluiting van de machine op de gebruikslijn is een
handeling die uitsluitend door gekwalificeerd personeel
uitgevoerd mag worden.
Voordat de soldeerder wordt aangesloten aan de gebruik-
slijn, controleren ofdat de gegevens op het naamplaatje
corrisponderen met de waarde van de netstroom en de
netspanning en dat de lijnonderbreker van de soldeerder
op "O" staat ingesteld.
Aansluiting op het voedingsnet dient plaats te vinden door mid-
del van de bij het lasapparaat geleverde stekker. Wanneer het
nodig mocht zijn de stekker te vervangen, ga dan als volgt te
werk:
• 3 conductoren dienen voor het verbinden van de machine
aan het net.
• De 4, GEEL-GROEN gekleurd, dient voor de aarding.
Aan de voedingskabel een genormaliseerde stekker (3P+T)
verbinden met geschikte draagkracht en beschikken over
een stopcontact van het net met schakelaars of automa-
tische onderbrekers; de daarvoorbedoelde aardterminal
dient te worden verbonden aan de aardconductor (GEEL-
GROEN) van de voedingslijn.
Tabel 2 toont de capaciteitswaarden die aangeraden worden
voor vertraagde lijnzekeringen.
Model
Geabsorbeerd vermogen @ I Max
2
Zekeringen vertraagd (I @ 60%)
2
Bruikbare stroom @ 50% (40°C)
Verbindingskabel net
Lengte
Doorsnede
Massakabel
LET OP: Eventuele verlengsloeren van de voedingskabel die-
nen een geschikte dooisnede te hebben, en in geen gevel een
doornede die kleiner is dan die van de bljgeleveide kabel.
Gebruiksnormen

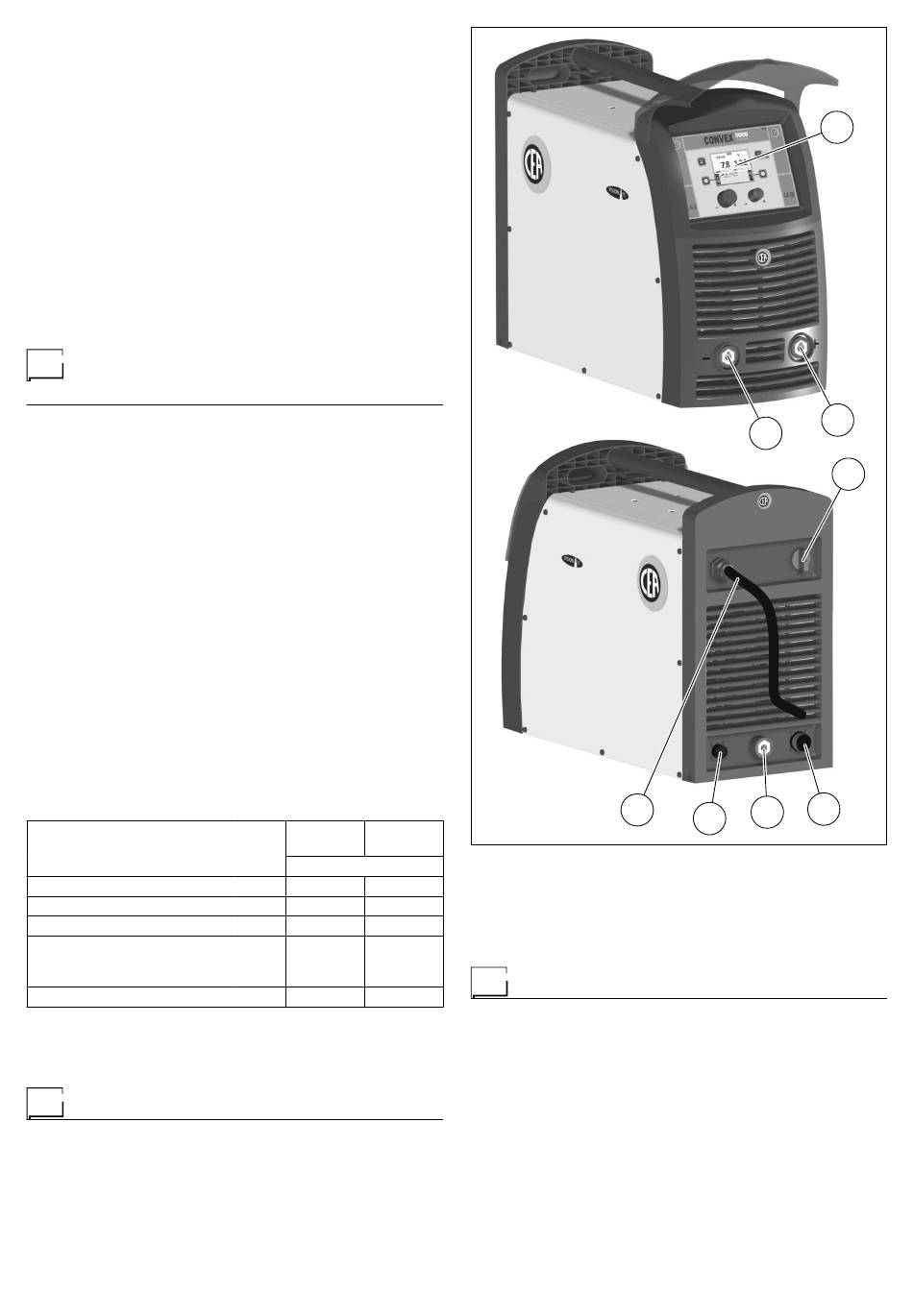

BEDIENINGS EN BESTURINGSAPPARATUUR (Fig. A)
Pos. 1 Bedieningsbord "VS". Voor het functioneren van het
bedieningsbord dient men aandachtig de speciale
handleiding door te lezen.
Pos. 2 Snelkoppeling positieve polariteit.
Pos. 3 Snelkoppeling negatieve polariteit.
Pos. 4 Hoofdschakelaar. In stand "0" staat het lasapparaat
uit.
Tabel 2
CONVEX CONVEX
4000 vision 5000 vision
MIG-MAG welding
kVA 18,6 25,6
A 25 35
A 400 500
m 4,5 4,5
mm 2 4 × 4 4 × 6
mm 2 50 70
FIG. A
Pos. 5 Connector voor verbinding kabel of voor bijkomende
lasbesturingen.
Pos. 6 Snelkoppeling positieve polariteit.
Pos. 7 Connector voor verbinding koelsysteem.
Pos. 8 Voedingskabel.
MIG-MAG lassen
Om te beginnen met MIG-MAG lassen (met de machine uit)
moeten de volgende stappen worden uitgevoerd.
1 - Aansluiting van de gasslang en van de pook
(Fig. B1-B2)
• De gasslang aansluiten aan de drukregelaar eerder gemon-
teerd op de fles.
• De pook op de centrale aanhechting schroeven geplaatst aan
de voorkant van het aanzuigsysteem en, voor het afkoelen
van de pook, de leidingen van afvoer (blauwe kleur) en van
terugvoer (rode kleur) van het water verbinden aan de res-
pectieve snelkoppelingen (blauw en rood) op het voorpaneel
van het aanzuigsysteem.
