mekaar aansluiten. Ze moeten zich evenwijdig met de vloer
bevinden en er dichtbij. Raak niet gelijktijdig de elektrode-
tang en de massaklem aan.
2) De lasmachine in werking stellen door positie 1 te kiezen
op de lijnschakelaar (Pos. 3, Fig. A).
3) De keuzen/afstellingen van de parameters uitvoeren op
het schakelbord VS (aandachtig de bijgevoegde handlei-
ding doornemen).
4) Het lassen uitvoeren door de laspook in de nabijheid van
het te lassen stuk te brengen. Door de boog te ontste-
ken (snel de elektrode tegen het metaal drukken en dan
optillen) wordt het smelten veroorzaakt van de elektrode,
de bekleding ervan vormt een beschermingsslak. Daarna
doorgaan met lassen onder een hoek van ongeveer 60°
ten opzichte van het metaal in relatie tot de richting van het
lassen.
SOLDEERDELEN
Het te soldeeren deel moet altijd met de grond verbonden zijn
om eventuele elektromagnetische uitstotingen te voorkomen.
Het is ook noodzakelijk op te letten dat de verbinding met de
grond van het te soldeeren deel niet de kans op ongelukken
van de gebruiker of beschadigingen van de elektrische appa-
ratuur vergroot. Wanneer het nodig is het te soldeeren deel
aan de grond te verbinden is het raadzaam een direkte ver-
binding te maken tussen het deel en het vloerputje. In de lan-
den waarin dit niet toegestaan is het te soldeeren deel aan de
grond verbinden met behulp van een condensator volgens de
van kracht zijnde normen.
SOLDEERINGSPARAMETERS
De tabel 3 geeft enige algemene aanwijzingen voor het kie-
zen van de elektrode voor wat berteft de te soldeeren dikte.
In de tabel zijn de te gebruiken stroomwaarden met de res-
pektievelijke elektroden voor het soldeeren van veelvoorko-
mende ijzers en verbindingen weergegeven. Deze gegevens
hebben geen absolute waarde maar zijn alleen ter orientatie;
voor een exacte keuze de aanwijzingen van de fabrikant van
elektroden opvolgen.
De te gebruiken stroom hangt af van de soldeeringsposities,
van het type verbindingsstuk en variert in toenemende mate
door de dikte en de afmetingen van het te soldeeren deel.
De waarde van de intensiteit van de te gebruiken stroom voor
de verschillende soldeertypen, binnen het reguleringsveld
weergegeven in tabel 4 is:
• Hoog voor soldeeren op vlakte, frontale vlaktes of verticaal
opklimmende vlaktes.
• Middelmatig voor de bovenhoofdse soldeeringen.
• Laag voor verticaal aflopend en voor het verenigen van delen
met geringe afmetingen die al voorverwarmd zijn.
Een vrij nauwkeurige aanwijzing van de middelmatige stroom
te gebruiken bij het soldeeren van elektroden voor normaal ij-
zer wordt gegeven door de volgende formule:
I = 50 × (Øe - 1)
Waar:
I = intensitiet van de soldeerstroom
Øe = diameter van de elektrode
Voorbeeld:
Diameter elektrode 4 mm
I = 50 × (4 - 1) = 50 × 3 = 150A
TIG lassen met ontsteking type "Lift"
Bij het TIG lassen wordt het lassen bekomen door twee stuk-
ken metaal te verenigen via het aanbrengen van extern materi-
aal door het trekken van een boog voorzien van een ontsteking
met wolfraam elektrode. De ontsteking van het "Lift" type aan-
wezig op de CONVEX installaties laat toe om de wolfraamin-
sluitingen tot een minimum te beperken. Het smeltbad en de
elektrode zijn beschermd door inerte gassen (bijvoorbeeld Ar-
gon). Dit kan nuttig zijn om fijne staalplaten te lassen en wan-
neer een hoge kwaliteit vereist is.

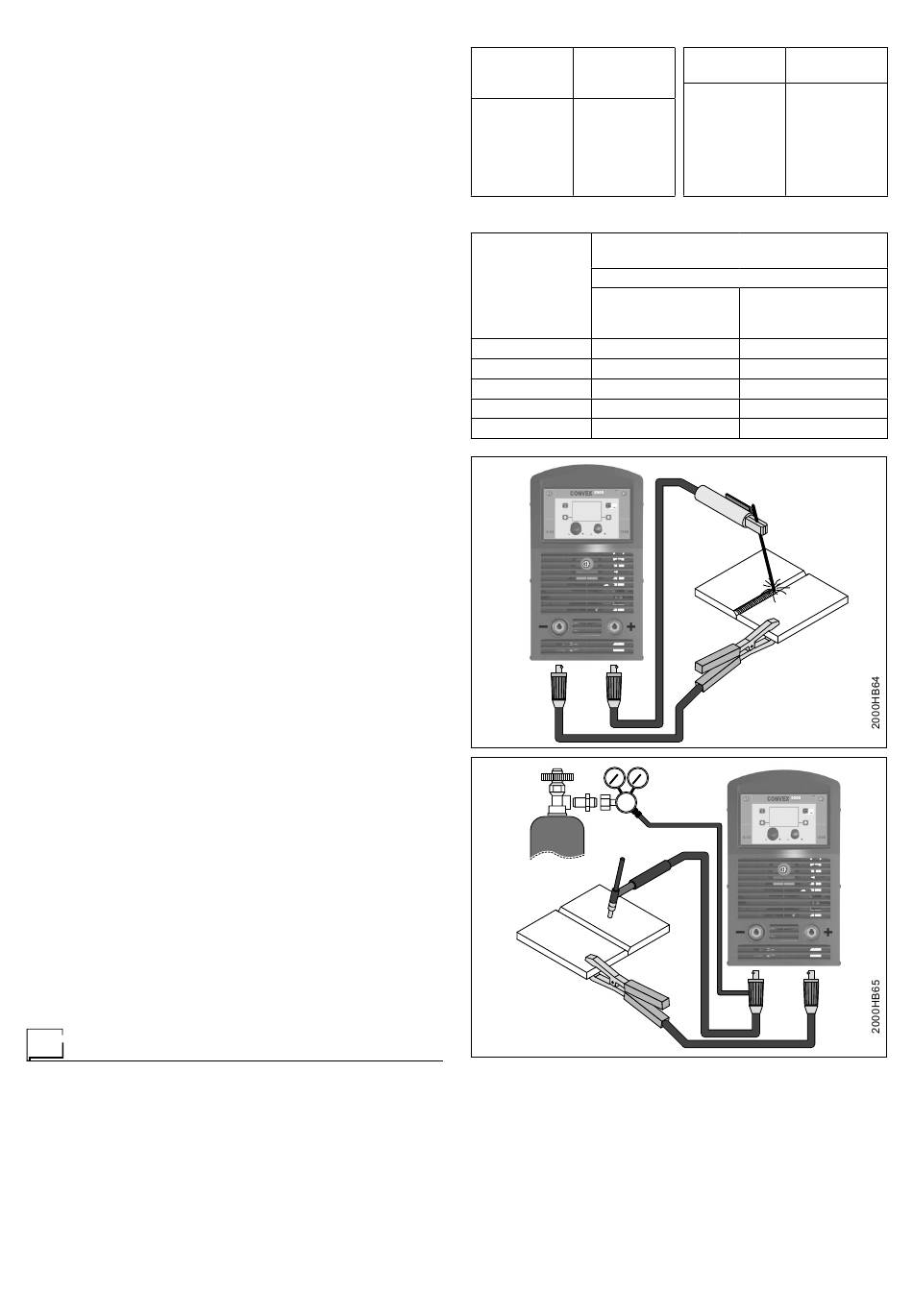

1) Verbinding laskabel (Fig. E):
• Sluit gasslang aan het ene uiteinde aan op de gasaan-
sluiting geplaatst op de dinse van de TIG-pook en aan
Dikte van
Ø elektrode
soldeering
(mm)
(mm)
1,2 ÷ 2 1,6
1,5 ÷ 3 2
3 ÷ 5 2,5
5 ÷ 12 3,25
≥ 12 4
≥ 20 ≥ 5
Ø ELEKTRODE
(mm)
1
1,6
2,4
3,2
4
FIG. D
FIG. E
het andere uiteinde op de drukregelaar van de fles van
inert gas (Argon of gelijkaardig).
• Met machine uit:
- De aardingskabel verbinden aan de snelkoppeling
aangeduid met het symbool +(positief).
- De relatieve aardingsklem verbinden aan het te lassen
stuk of aan het werkstukhoudervlak in een zone die vrij
is van roest, verf, vet, enz.
- De vermogenkabel van de TIG pook verbinden aan de
snelkoppeling aangeduid met het symbool - (negatief).
2) De lasmachine in werking stellen door positie 1 te kiezen
op de lijnschakelaar (Pos. 4, Fig. A).
43
Tabel 3
Ø elektrode
(mm)
1,6
2
2,5
3,25
4
5
6
ELEKTRODENTYP
Veld van de stroomregeling (A)
TIG DC
Tungsteen Tungsteen
Ce 1% Zeldzame aarden 2%
Grijs Turkoois
10-50 10-50
50-80 50-80
80-150 80-150
150-250 150-250
200-400 200-400
Tabel 4
Stroom (A)
30 ÷ 60
40 ÷ 75
60 ÷ 110
95 ÷ 140
140 ÷ 190
190 ÷ 240
220 ÷ 330
Tabel 5
