A unidade de soldadura é caracterizada pela classe de utiliza-
ção "S" e significa que o equipamento pode ser usado em am-
bientes com aumentado risco de choques eléctricos.
Este equipamento é resfriado mediante a circulação forçada
de ar e deve, portanto, ser colocado de modo que o ar possa
ser facilmente aspirado e eliminado pelas aberturas existen-
tes na estrutura.
O equipamento deve ser montado procedendo-se do seguin-
te modo:
• Montagem do carrinho.
• Fixação da unidade de resfriamento ao carrinho.
• Fixação da solda ao carrinho e ao equipamento de resfria-
mento (ligações elétricas e hidráulicas).
• Montagem da unidade de tração sobre o gerador.
• Conexão da solda à rede de alimentação.
• Ligação do cabo de interligação tracionador-gerador.
• Ligação dos cabos da solda.
As instruções para a montagem de cada componente/opcio-
nal estão contidas nas adequadas embalagens.
Conexão da solda à linha de uso
A conexão da máquina à rede de utilização é uma opera-
ção que deve ser executada apenas e exclusivamente por
pessoal qualificado.
Antes de conectar a solda à rede de utilização, verificar
que os dados da placa correspondam ao valor da tensão
e frequência de rede e que o interruptor de alimentação
da solda esteja na posição "O".
Conectar a solda exclusivamente às redes industriais e
não à rede pública de distribuição.
A conexão à rede deve ser executada por meio de cabo qua-
dripolar fornecido ao equipamento. O cabo é constituído por:
• Três condutores que servem para a ligação da máquina à
rede.
• O quarto, de cor AMARELO-VERDE, serve para executar a
ligação do "TERRA".
Conectar o cabo de alimentação a um plugue padroniza-
do (3p+t) de alcance adequado e predispor uma tomada
de rede dotada de fusível ou interruptor automático; o ter-
minal de terra deve ser conectado ao condutor de terra
(AMARELO-VERDE) da rede de alimentação.
A tabela 2 se refere aos valores de alcance aconselhados para
fusíveis de alimentação retardado.
NOTA: Eventuais extensões do cabo de alimentação devem
ser de secção adequada, em nenhum caso inferior àquela do
cabo de fornecimento.
Modelo
Potência consumida @ I Max
2
Fusível retardo (I @ 60%)
2
Corrente utilizável @ 50% (40°C)
Cabo de conexão à rede
Comprimento
Seção
Cabo de massa
Tabela 2
CONVEX CONVEX
4000 vision 5000 vision
MIG-MAG welding
kVA 18,6 25,6
A 25 35
A 400 500
m 4,5 4,5
mm 2 4 × 4 4 × 6
mm 2 50 70
FIG. A
Normas de uso

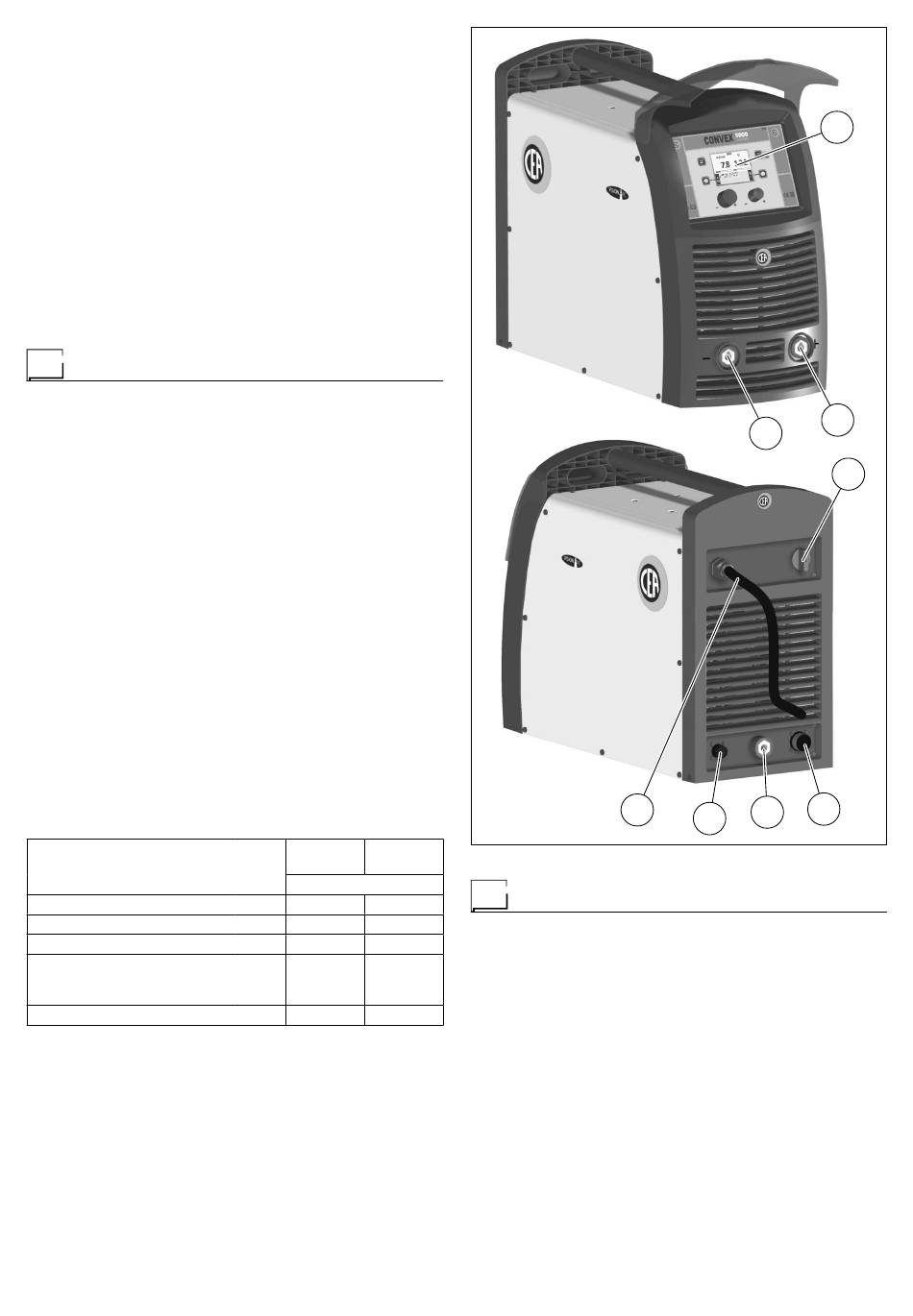

APARELHOS DE COMANDO E CONTROLE (Fig. A)
Pos. 1 Painel de controlo "VS". Para o funcionamento do pai-
nel de controlo leia atentamente o respectivo manu-
al.
Pos. 2 Engate rápido polaridade positiva.
Pos. 3 Engate rápido polaridade negativa.
Pos. 4 Interruptor de alimentação. Na posição "O" a solda
está desligada.
Pos. 5 Conector para ligação do cabo de interligação ou
para os comandos auxiliares da solda.
Pos. 6 Engate rápido polaridade positiva.
Pos. 7 Conector para ligação do equipamento de resfria-
mento.
Pos. 8 Cabo de alimentação da solda.
