Solda eletrodo MMA
Na CONVEX 4000-5000 vision a solda a eletrodo se utiliza
para soldar a maior parte dos metais (diversos tipo de aço,
etc) usando eletrodos rutílicos e básicos revestidos que tem
diâmetro de Ø 1,6 mm a Ø 6 mm, com dispositivos reguláveis
pelo usuário "Arc Force", "Hot Start" e função Antisticking (An-
ti-adesivo) para evitar a colagem dos eletrodos.
1) Ligação dos cabos da solda (Fig. D):
Conectar, sempre com a máquina desligada da rede, os
cabos de solda aos terminais de saída (Positivo e Negati-
vo) da solda, conectando-os de acordo com a polaridade
prevista para o tipo de eletrodo a usar (Fig. D). De qual-
quer modo, seguir as instruções fornecidas pelo fabricante
de eletrodo. Os cabos da solda devem ser os mais curtos
possíveis, devem estar próximos entre si, posicionados
ao nível do piso ou próximos a ele. Não tocar simultanea-
mente a pinça porta-eletrodo e o terminal de terra.
2) Colocar em funcionamento a solda selecionando a posi-
ção 1 no interruptor de alimentação (Pos. 3, Fig. A).
3) Efetuar as seleções/ajustes dos parâmetros no painel de
controle VS (ler atentamente o manual em anexo).
4) Efetuar a solda aproximando a tocha da peça a soldar.
Acionando o arco (pressionando velozmente o eletrodo
contra o metal e então suspendendo-o) provoca-se a fu-
são do eletrodo, cujo revestimento forma uma escória pro-
tetora. Em seguida, continuar a soldagem mantendo uma
inclinação de cerca de 60° de acordo com o metal em re-
lação ao sentido da solda.
PEÇA À SOLDAR
A peça a soldar deve estar sempre conectada ao terra para re-
duzir as emissões eletromagnéticas. Porém, é necessário to-
mar cuidado para que a conexão de terra da peça a soldar não
aumente o risco de acidente ao usuário ou de danos a outros
equipamentos eletrônicos. Quando for necessário conectar a
peça a soldar ao terra, é oportuno executar uma ligação direta
entre a peça e o aterramento. Nos países onde esta conexão
não é permitida, conectar a peça a soldar ao terra por meio de
capacitores adequados de acordo com as normas nacionais.
PARÂMETROS DE SOLDAGEM
A tabela 3 traz algumas indicações gerais para a escolha do
eletrodo em função das espessuras a soldar. Na tabela estão
indicados os valores de corrente a utilizar com os respectivos
eletrodos para a soldagem do aço comum e baixo carbono uni-
dos. Tais dados não têm um valor absoluto, mas servem sim-
plesmente de orientação. Para uma escolha precisa seguir as
indicações dadas pelos fabricantes de eletrodos.
A corrente a empregar depende das posições da solda, do tipo
de junta e varia de modo crescente em função da espessura e
das dimensões da peça.
O valor de intensidade da corrente a utilizar para os vários ti-
pos de solda, dentro do campo de ajuste indicado na tabela 4 é:
• Elevado para a soldagem plana no plano frontal e vertical
ascendente.
• Médio para a soldagem overhead.
• Baixo para a soldagem vertical descendente e para unir pe-
ças de pequenas dimensões pré-aquecidas.
Uma indicação bastante aproximada da corrente média a em-
pregar na soldagem de eletrodo para aço carbono é fornecida
pela seguinte formula:
I = 50 × (Øe - 1)
Onde:
I = intensidade da corrente de solda
Øe = diâmetro do eletrodo
Exemplo:
Diâmetro eletrodo 4 mm
I = 50 × (4 - 1) = 50 × 3 = 150A
Solda TIG com ignição tipo "Lift"
No processo TIG, a soldadura obtém-se mediante a fusão das
duas tiras de metal a unir com eventual entrada externa de ma-
terial, usando um arco escorvado por um eléctrodo de tungsté-
Tabela 3
Espessura
Ø eletrodo
da solda
(mm)
(mm)
1,2 ÷ 2 1,6
1,5 ÷ 3 2
3 ÷ 5 2,5
5 ÷ 12 3,25
≥ 12 4
≥ 20 ≥ 5
Campo de controle da corrente (A)
Ø ELETRODO
(mm)
1
1,6
2,4
3,2
4

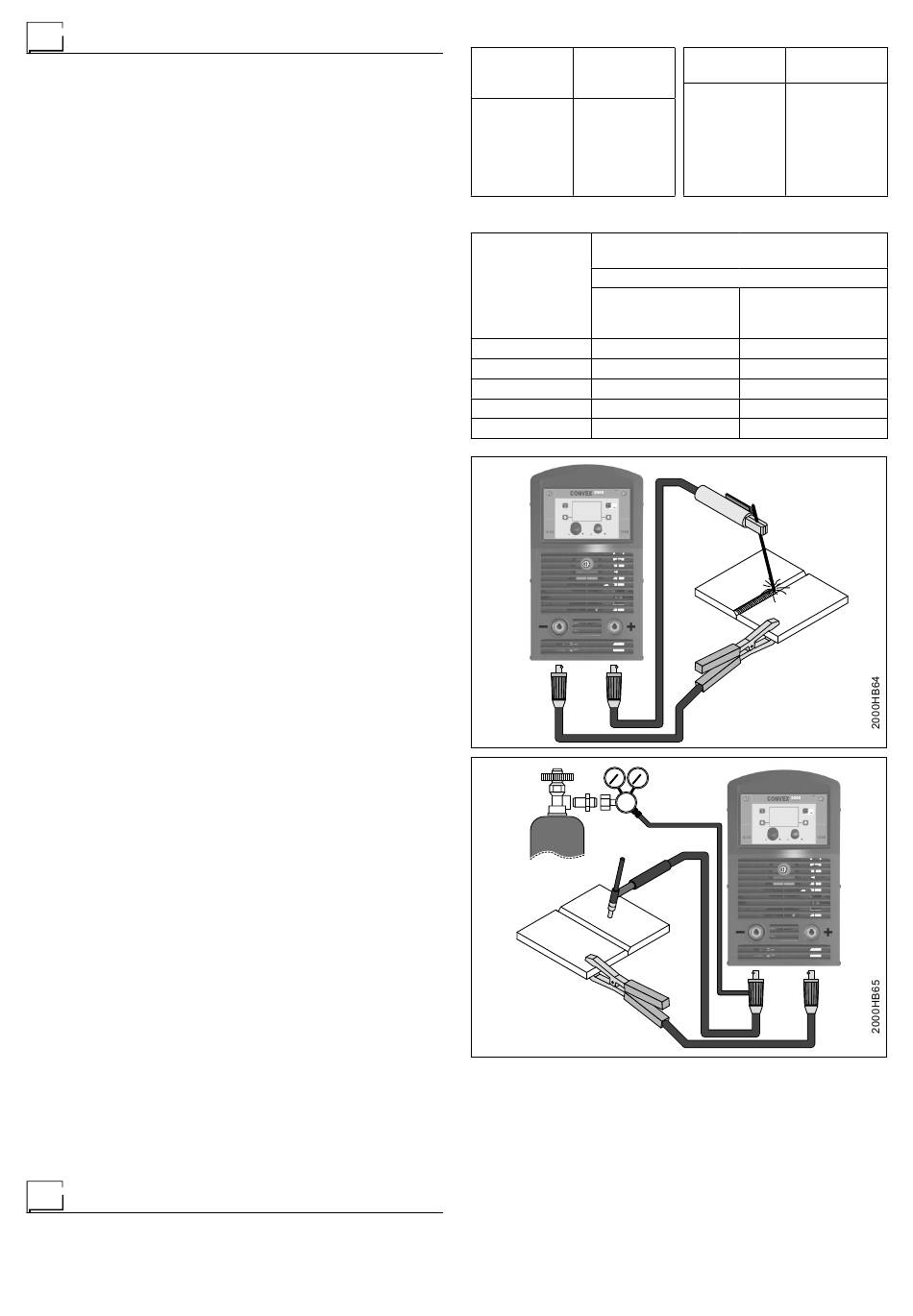

FIG. D
FIG. E
nio. O tipo de escorvamento "Lift" presente nos equipamentos
CONVEX permite minimizar inclusões de tungsténio no escor-
vamento. O banho de fusão é protegido por gás inerte (Árgon,
por exemplo). Isto é útil para a soldadura de chapas finas e
quando se exige uma alta qualidade.
1) Ligação cabos e solda (Fig. E):
• Conectar o cilindro de gás por uma extremidade do en-
gate de gás localizado no conector da tocha TIG e na
outra extremidade ao regulador de pressão do cilindro
de gás inerte (Argônio ou similar).
50
Ø eletrodo
Corrente (A)
(mm)
1,6
2
2,5
3,25
4
5
6
TIPO DE ELETRODO
TIG DC
Tungstênio Tungsênio
Ce 1% Terras raras 2%
Cinza Turquesa
10-50 10-50
50-80 50-80
80-150 80-150
150-250 150-250
200-400 200-400
Tabela 4
30 ÷ 60
40 ÷ 75
60 ÷ 110
95 ÷ 140
140 ÷ 190
190 ÷ 240
220 ÷ 330
Tabela 5
