ROTOCLEAR S3
Diese Art des Anschlusses wird empfohlen.
Es besteht die Möglichkeit, die Zuleitung des
Fremdgerätes weiterzuverwenden.
Fremdgerät ist mit flexiblem Schutzschlauch
installiert
Drehen Sie den Adapter für M16 auf G1/4" in die
Anschlussbox (Abb. 7-F) von Rotoclear S3 handfest
ein und ziehen Sie diese maximal mit einer Viertel-
umdrehung fest. Der Adapter dichtet mit dem auf-
gesetzten Usit-Ring ab.
Zum Anschließen des Schutzschlauches des
Fremdgerätes setzen Sie diesen auf den zuvor ein-
geschraubten Adapter auf und ziehen die Mutter
fest, während Sie den eingeschraubten Teil mit
einem Schraubschlüssel gegenhalten.
Fremdgerät ist mit starren Rohr installiert
Drehen Sie die Rohrverschraubung in die An-
schlussbox (Abb. 7-F) von Rotoclear S3 handfest ein
und ziehen Sie diese maximal mit einer Viertelum-
drehung fest. Der Adapter dichtet mit dem integrier-
ten Dichtungsring ab.
Zum Anschließen des installierten starren
Rohres setzen Sie dieses in den zuvor einge-
schraubten Adapter ein und ziehen die Mutter fest,
während Sie den eingeschraubten Teil mit einem
Schraubschlüssel gegenhalten. Kürzen Sie das
Rohr, falls dies notwendig sein sollte.
Der Adapter kann für Rohre mit Ø 9 – 13 mm ver-
wendet werden.
Verbinden Sie, wie in diesem Kapitel be-
schrieben, die Stromzuleitung mit den Anschlüs-
sen in der Anschlussbox von Rotoclear S3.

Montage Rotor

Im Rotor befindet sich ein Magnet. Achten Sie auf
magnetische Kräfte, wenn Sie ein aktives medizini-
sches Implantat haben. Halten Sie einen Abstand
zwischen Implantat und Rotor von mindestens 20
mm ein.
E A
C

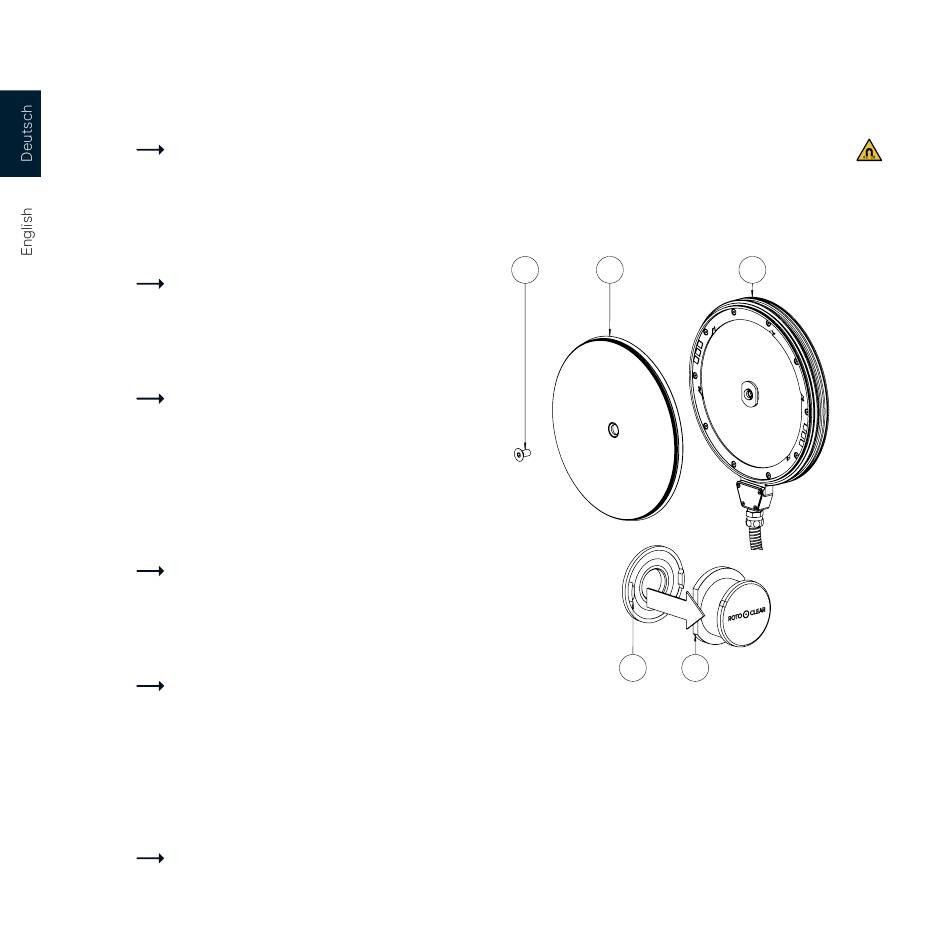

Abbildung 12
Setzen Sie dann den Rotor (Abb. 12-A) auf die
Welle des Stators (Abb. 12-B) auf.
Achten Sie dabei auf den korrekten Sitz des Ro-
tors. Die Flanken des Flansches (Abb. 12-C) müs-
sen die Abflachungen der Welle (Abb. 12-D) um-
schließen und dürfen nicht auf der ebenen Fläche
des Flansches aufsitzen.
Schrauben Sie die Senkschraube M10 × 1 (Abb.
12-E) in der Mitte ein und ziehen Sie diese mit dem
28
((
B
D
))
