Montage der Klebeversion

Diese Montageart benötigt den Lieferumfang der
Rotoclear S3 Klebeversion.
Das Gerät kann auf Verbundglas- oder Polycarbo-
natscheiben, die über keine besondere Antihaft-
beschichtung verfügen, geklebt werden. Beach-
ten Sie die zusätzlichen Montageschritte bei
Kleben auf Polycarbonat.
Montageschritte
Die folgenden Schritte benötigen zusammen ca.
1 Stunde. Die Aushärtungszeit des Klebers dauert
mindestens 6h.
Beachten Sie unbedingt die vorgeschriebene Aushär-
tezeit des Klebers sowie die Anzugsdrehmomente.
Maschinenscheibe (Abb. 1-A) innen am Ort
der Montage großflächig mit einem fettlösenden
Mittel (z.B. Isopropanol oder Terostat 450) reini-
gen. Die Glasseite einer Verbundglasscheibe kann
wahlweise auch mit Aceton gereinigt werden. Ver-
wenden Sie Acteon nicht auf Polycarbonat, da es
den Kunststoff angreift und beschädigt! Mit tro-
ckenem, sauberem und fusselfreien Tuch rück-
standsfrei nachreinigen. Die Scheibe muß sauber,
fettfrei und trocken sein.
Position des Rotoclear S3 festlegen und mit
Marker auf der Innenseite der Maschinenscheibe
die äußere Begrenzung und die horizontale Lage
markieren.
Zusätzliche Schritte bei Kleben auf Polycarbonat
Klebeschablone vorsichtig anbringen, glatt-
streichen und die Trägerfolie entfernen.
Auf der Ringfläche einschichtig Primer (Abb.
1-B) auftragen und mindestens 10 min ablüften
lassen. Achten Sie darauf, dass sich keine Tropfen
bilden.
Entfernen Sie nun sowohl den inneren sowie
äußeren Teil der Klebeschablone.
Weiterführende Schritte sowohl für Verbund-
glas- als auch für Polycarbonatscheiben
Klebeflansch (Abb. 1-C) auspacken und
Schutzfolie (Abb. 2-A) (5 ×) von den Klebepads auf
der Rückseite entfernen. Bitte berühren Sie für
eine optimales Klebeergebnis die der Maschinen-
scheibe zugewandte Seite des Flansches nicht
mit bloßen Fingern.
A

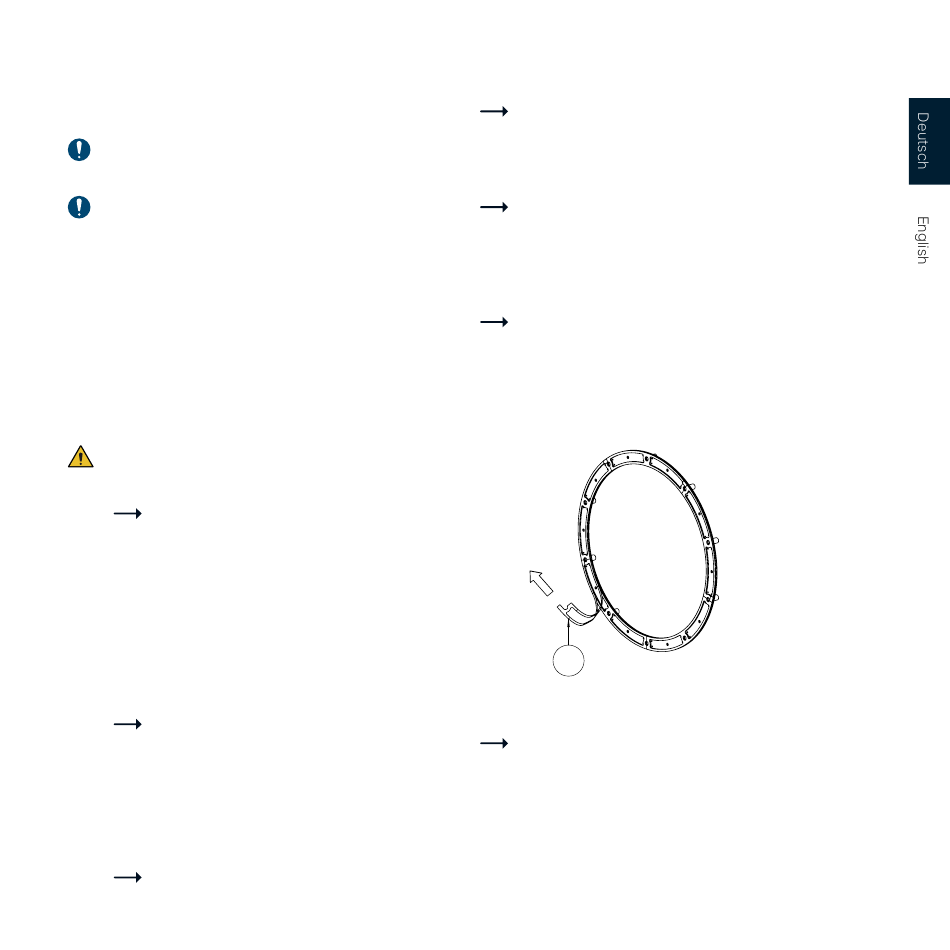

Abbildung 2
Klebeflansch (Abb. 1-C) angepasst für die
gewünschte Ausrichtung und entsprechend der
Beschriftung des Klebeflansches auf die Innen-
seite der Scheibe aufsetzen und ggf. korrigieren.
Danach den Flansch vollflächig fest andrücken,
damit in den folgenden Schritten kein Kleber beim
Injektionsvorgang austreten kann.
