BEDIENUNGSANLEITUNG
B A
2-5
B
C D A
2x
5-9

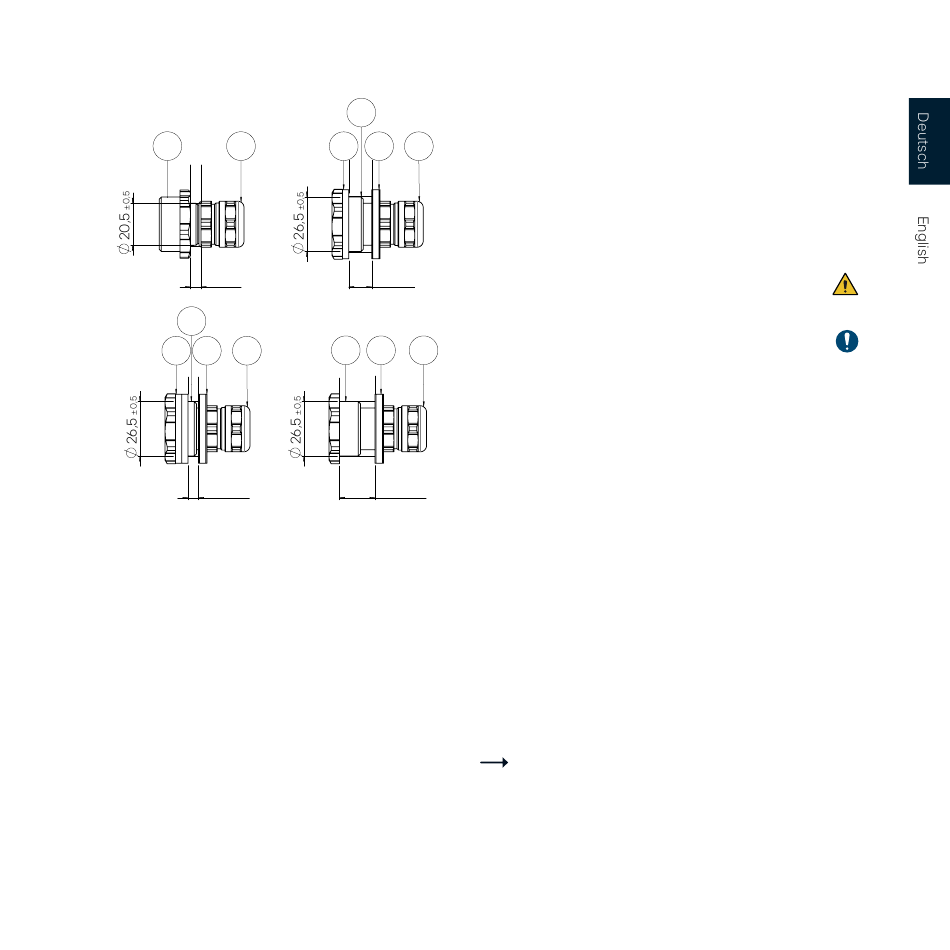

Abbildung 11
Der Stromanschluss kann mithilfe der Kabeldurch-
führung an den Anschluss für das Rotoclear S3, das
komplett auf der Innenseite der Maschinenscheibe
montiert wird, ins Innere der Maschine führen.
Zur Versorgung von Rotoclear S3 mit Adapter be-
nötigen Sie lediglich Strom. Die Stromkabel des
Vorgängermodells können Sie gegebenenfalls
weiterverwenden.
Sofern ein Rotoclear S bzw. S2 des oben unter 1.
oder 2. genannten Typs installiert war, befindet
sich der Anschluss außen. Zur Durchführung der
Stromleitung können Sie die Kabeldurchführung
(Abb. 11-A) verwenden. Unterschiedliche Blech-
oder Scheibendicken benötigen unterschiedli-
che Bohrdurchmesser. Achten Sie auf die jeweils
korrekte Einschraubrichtung der Mutter (Abb.
B
11-B) bzw. die entsprechende Verwendung und
1x C D A
Anzahl von Distanzringen (Abb. 11-C). Die Dich-
tungsscheibe (Abb. 11-D) findet jeweils bei den
größeren Bohrdurchmessern Verwendung.
Sonderfall: Ersatz-Kit für Fremdgeräte
9-11
Beachten Sie unbedingt die Hinweise zu diesem
Nachrüstsatz im Kapitel „Sperrluftversorgung".
Es gibt viele herstellerspezifische Einbauvarianten
B D A
der Fremdgeräte, die teilweise kundenspezifisch
gestaltet sind. Die untenstehenden Anschlussva-
rianten decken nur einen Teil aller Einbauvarianten
ab. Bei Abweichungen kann in der Regel im Rah-
men einer individuellen Anpassung der Leitungs-
führung mit wenigen Handgriffen das Rotoclear
S3 angeschlossen werden. In diesen Fällen ist der
11-17
Einsatz von Fachpersonal aus der Instandhaltung
ratsam.
Zum Anschluss eines Gerätes, das als Ersatz für
ein Fremdgerät (z.B. Visiport) zum Einsatz kommt,
gibt es die folgenden Möglichkeiten:
Austausch der Zuleitung
Austausch der Zuleitung des Fremdgerätes
gegen die für Rotoclear S3 im Standard vorgese-
hene Zuleitung:
lich, das alle benötigten Teile enthält. Gehen Sie
hierzu wie im Abschnitt „Installation mit Schutz-
schlauch" vor. Der im Nachrüstsatz für Fremdge-
räte enthaltene Adapter für M16 auf G1/4" bzw. die
Rohrverschraubung werden in diesem Fall nicht
benötigt.
Hierfür ist das Set Anschlussleitung erhält-
