Sobald der Stator (Abb. 5-C) mit eingeleg-
tem Dichtungsring (Abb. 5-D) aufgesetzt wurde,
drehen Sie die Schrauben M5 × 14 Tx 10 ein und
ziehen diese mit einem Drehmoment in Höhe von
1,1 Nm fest.
Sicherheitshinweis
Für die Sicherheit gegen Beschuss gelten weiter-
hin die gleichen Voraussetzungen, die der Her-
steller des Fremdgerätes oder der Hersteller, der
das Fremdgerät mit der Maschine ausgeliefert
hat, validiert und definiert hat.
Wechsel der Maschinenscheibe
Wenn Sie zu einem späteren Zeitpunkt die Maschi-
nenscheibe aufgrund des Wechselintervalls aus-
tauschen müssen, sollten Sie Rotoclear S3 wie in
der Standardausführung vorgesehen – ohne den
Rotoclear S3-Adapterflansch für Fremdgeräte mit
einem Lochkreis Ø 226,7 mm – an einer neuen
Scheibe installieren.
Eine Druckluftversorgung wird empfohlen (siehe
auch Kapitel „Sperrluftversorgung").

Elektroinstallation

Elektrische Installation darf nur von autorisierten
und ausgebildeten Fachkräften ausgeführt werden.
K J I G

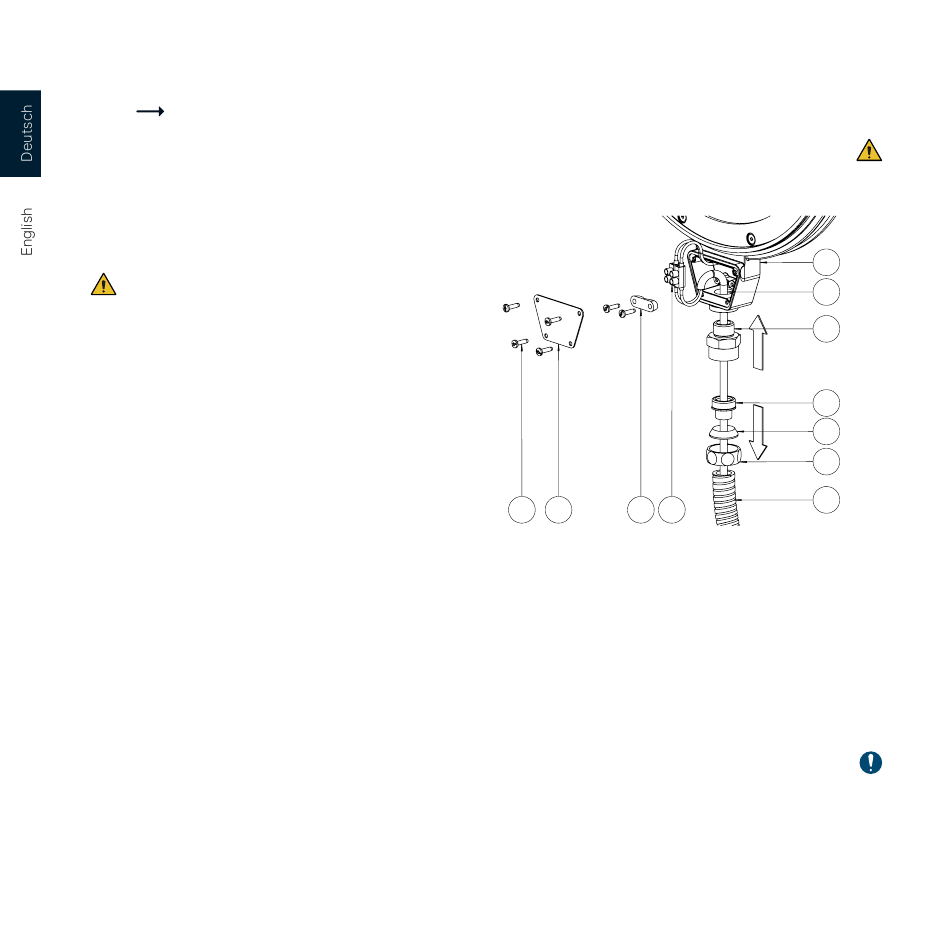

Abbildung 9
Installation mit Schutzschlauch
Längen Sie den Schutzschlauch (Abb. 8-A) bei
Bedarf auf die benötigte Länge mit einer Metall-
säge ab.
Stellen Sie sicher, dass der Schutzschlauch lang
genug ist, um die vollständige Bewegung einer
Schiebetüre auszugleichen, sofern Rotoclear S3
an deren Fenster montiert wird.
Entgraten Sie die Enden, stecken Sie beide Mut-
tern (Abb. 9-B) sowie die Dichtung (Abb. 9-C)
der Schlauchverschraubung in entsprechender
