BEDIENUNGSANLEITUNG
Lösen Sie alle Zuleitungen des Gerätes
und demontieren Sie es wie im Absatz „Gerät mit
Flansch befestigt" beschrieben.
Beachten Sie die Hinweise zur Ausrichtung
auf dem Rotoclear S3-Adapterflansch für Fremd-
geräte mit einem Lochkreis Ø 226,7 mm. Setzen
Sie die Seite mit dem eingelegten Dichtungsring
in der gewünschten Ausrichtung auf der Innensei-
te der Maschinenscheibe auf.
Zu den unterstützenden Montageinformationen
rotoclear.com/de/rotoclear-S3-
montageanleitungen
C
A

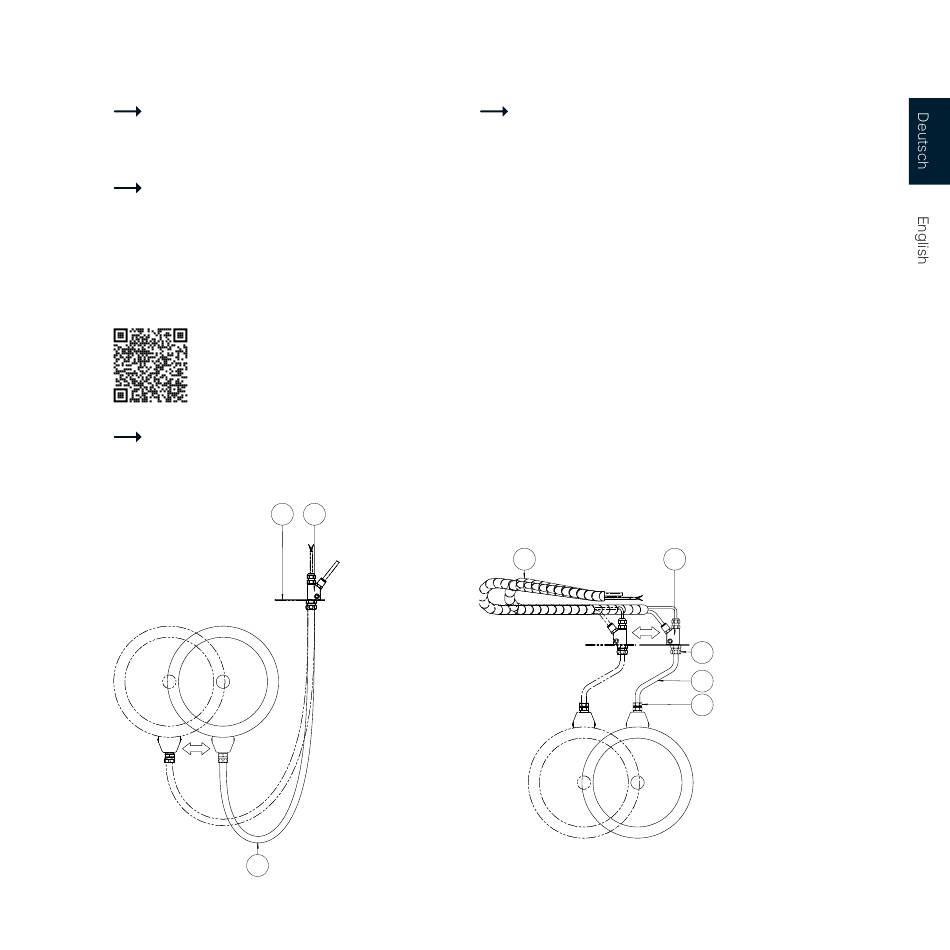

Abbildung 7
flansch für Fremdgeräte mit einem Lochkreis Ø
226,7 mm bzw. im Falle der Trägerscheibe mit
Montageplatte mittels den beigelegten Innen-
sechskantschrauben UNC 4-40 x 7 an die Mon-
tageplatte.
Im Falle des Schraubflansches mit Innengewinde-
buchsen montieren Sie an den Schraubflansch
in der Scheibe mit den beigelegten Schrauben
M3 × 8.
B D
C B
Abbildung 8
A
Montieren Sie den Rotoclear S3-Adapter-
C
D C
B
A
B
