BEDIENUNGSANLEITUNG

Montage der Schraubversion

Diese Montageart benötigt den Lieferumfang der
Rotoclear S3 Schraubversion.
Das Bohren und das feste Einspannen der Poly-
carbonatscheibe können die Eigenschaften der
Scheibe beeinflussen. Nehmen Sie die Installation
durch Fachkräfte vor. Halten Sie die Anzugsdreh-
momente ein und beachten Sie den Klemmbe-
reich des Schraubflansches. Achten Sie bei alten
Scheiben oder nach längerer Nutzungsdauer auf
Risse und Eintrübungen an der Maschinenschei-
be. Ersetzen Sie die Scheibe rechtzeitig.
Aufgrund der durch Beschussversuche ermittel-
ten Rückhaltefähigkeit darf Rotoclear S3 bei
Drehmaschinen nicht als Schraubversion zum
Einsatz kommen. Installieren Sie ausschließlich
die Rotoclear S3 Klebeversion. Die Befestigung
durch einen Lochkreis wird ausschließlich bei
Fräsmaschinen und -zentren mit Polycarbonat-
scheiben eingesetzt.
Weitere Hinweise siehe Kapitel „Bestimmungsge-
mäße Verwendung".
Montageschritte
Die folgenden Schritte benötigen zusammen ca.
eine Stunde.

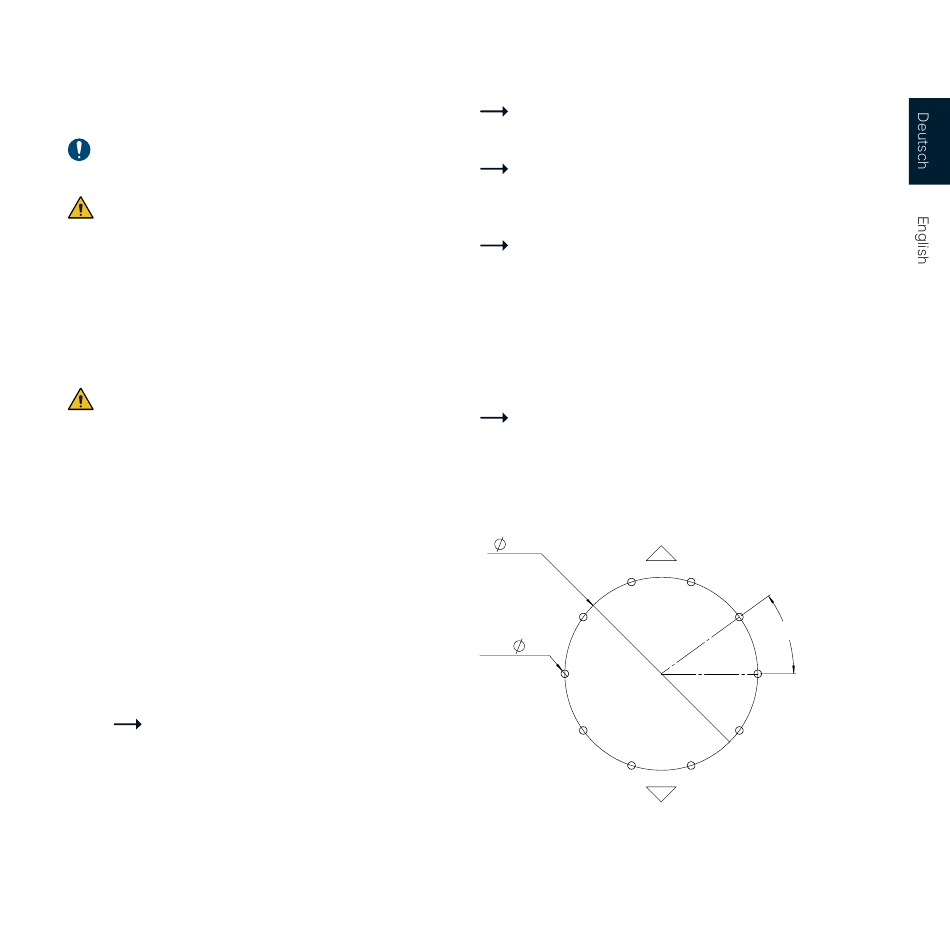

Bohren Sie mit den in Abbildung 6 darge-
stellten Maßen einen Lochkreis, angepasst für die
gewünschte Ausrichtung der Anschlussbox, in die
Polycarbonatscheibe. Verwenden Sie hierzu die
beigelegte Bohrschablone und für Polycarbonat
geeignete Bohrer. Stumpfe Bohrer können das
Bohrergebnis beeinträchtigen und die Rissbil-
dung fördern. Diese kann bei nicht einem optima-
len Bohrergebnis auch zeitverzögert eintreten.
Reinigen Sie die Innen- und Außenseite der
Scheibe (Abb. 5-A) gründlich mit Isopropanol.
Richten Sie die Logokappe (Abb. 4-A) ent-
sprechend der gewünschten Ausrichtung der An-
schlussbox aus.
Als schonende und risikominimierende
Maßnahme gegen Rissbildung in der Maschinen-
schutzscheibe empfehlen wir die Verwendung
von polycarbonatverträglichen Kunststoffhülsen
(max. Ø 8,5 mm außen, Ø 7 mm innen, Länge max.
14mm), die vor der Montage auf die 10 Bolzen des
Schraubflansches aufgeschoben werden. Diese
Hülsen sind nicht im Lieferumfang enthalten.
Setzen Sie den Schraubflansch (Abb. 5-B)
von außen in die Bohrungen der Scheibe ein und
befestigen Sie ihn temporär z.B. mit rückstands-
freiem Klebeband, damit er beim Aufsetzen des
Stators nicht herausfällt.
256
10 x 10
Abbildung 6
17
10 x 36°
