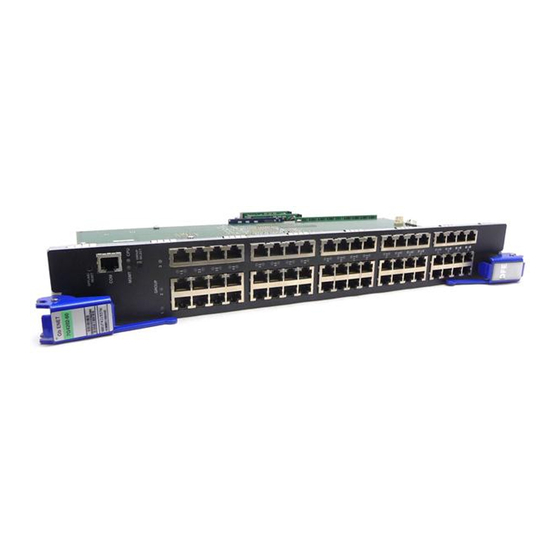

Enterasys Matrix 7G4282-41 Hardware Installation Manual
  1. Manuals
  2. Brands
  3. Enterasys Manuals
  4. Switch
  5. Matrix 7G4282-41
  6. Hardware installation manual
Enterasys Matrix 7G4282-41 Hardware Installation Manual

Enterasys Matrix 7G4282-41 Hardware Installation Manual

Dfe-platinum series
Hide thumbs Also See for Matrix 7G4282-41:
Table of Contents

Advertisement

Quick Links

Download this manual
Enterasys Matrix
™
DFE-Platinum Series
Hardware Installation Guide
Module 7G4202-60
Module 7G4282-41
P/N 9033911-02

Advertisement

Table of Contents
loading

Related Manuals for Enterasys Matrix 7G4282-41

Summary of Contents for Enterasys Matrix 7G4282-41

  • Page 1 Enterasys Matrix ™ DFE-Platinum Series Hardware Installation Guide Module 7G4202-60 Module 7G4282-41 P/N 9033911-02...
  • Page 3 Elektrischer Gefahrenhinweis: Installationen sollten nur durch ausgebildetes und qualifiziertes Personal vorgenommen werden. Enterasys Networks reserves the right to make changes in specifications and other information contained in this  document and its web site without prior notice. The reader should in all cases consult Enterasys Networks to  determine whether any such changes have been made. The hardware, firmware, or software described in this document is subject to change without notice. IN NO EVENT SHALL ENTERASYS NETWORKS BE LIABLE FOR ANY INCIDENTAL, INDIRECT, SPECIAL, OR  CONSEQUENTIAL DAMAGES WHATSOEVER (INCLUDING BUT NOT LIMITED TO LOST PROFITS) ARISING  OUT OF OR RELATED TO THIS DOCUMENT, WEB SITE, OR THE INFORMATION CONTAINED IN THEM, EVEN  IF ENTERASYS NETWORKS HAS BEEN ADVISED OF, KNEW OF, OR SHOULD HAVE KNOWN OF, THE  POSSIBILITY OF SUCH DAMAGES. Enterasys Networks, Inc. 50 Minuteman Road Andover, MA 01810 © 2007 Enterasys Networks, Inc. All rights reserved.. Part Number: 9033911‐02 March 2007 ENTERASYS, ENTERASYS NETWORKS, ENTERASYS MATRIX, LANVIEW, NETSIGHT, WEBVIEW, and any logos  associated therewith, are trademarks or registered trademarks of Enterasys Networks, Inc., in the United States and  other countries. All other product names mentioned in this manual may be trademarks or registered trademarks of their respective  companies. Documentation URL: http://www.enterasys.com/support/manuals Documentacion URL: http://www.enterasys.com/support/manuals...

  • Page 4: Regulatory Compliance Information

    Communications du Canada. WARNING: This is a Class A product. In a domestic environment this product may cause radio interference in which  case the user may be required to take adequate measures.  ADVERTENCIA: Este es un producto de Clase A. En un ambiente doméstico este producto puede causar interferencia  de radio en cuyo caso puede ser requerido tomar medidas adecuadas. WARNHINWEIS: Dieses Produkt zählt zur Klasse A ( Industriebereich ). In Wohnbereichen kann es hierdurch zu  Funkstörungen kommen, daher sollten angemessene Vorkehrungen zum Schutz getroffen werden.  This product complies with the following: UL 60950, CSA C22.2 No. 60950, 73/23/EEC, EN 60950, IEC 60950, EN 60825,  21 CFR 1040.10. El producto de Enterasys cumple con lo siguiente: UL 60950, CSA C22.2 No. 60950, 73/23/EEC, EN 60950, IEC 60950,  EN 60825, 21 CFR 1040.10. Dieses Produkt entspricht den folgenden Richtlinien: UL 60950, CSA C22.2 No. 60950, 73/23/EEC, EN 60950,  IEC 60950, EN 60825, 21 CFR 1040.10.  INDUSTRY CANADA NOTICE CLASS A ITE NOTICE CLASE A. AVISO DE ITE KLASSE A ITE ANMERKUNG PRODUCT SAFETY SEGURIDAD DEL PRODUCTO...
  • Page 5 This product complies with the following: 47 CFR Parts 2 and 15, CSA C108.8, 89/336/EEC, EN 55022, EN 61000‐3‐2,  EN 61000‐3‐3, EN 55024, AS/NZS CISPR 22, VCCI V‐3.  COMPATIBILIDAD ELECTROMÁGNETICA (EMC) Este producto de Enterasys cumple con lo siguiente: 47 CFR Partes 2 y 15, CSA C108.8, 89/336/EEC, EN 55022,  EN 55024, EN 61000‐3‐2, EN 61000‐3‐3, AS/NZS CISPR 22, VCCI V‐3. ELEKTRO- MAGNETISCHE KOMPATIBILITÄT ( EMC ) Dieses Produkt entspricht den folgenden Richtlinien: 47 CFR Parts 2 and 15, CSA C108.8, 89/336/EEC, EN 55022,  EN 61000‐3‐2, EN 61000‐3‐3, EN 55024, AS/NZS CISPR 22, VCCI V‐3.  This product complies with the requirements of European Directive, 2002/95/EC, Restriction of Hazardous Substances  (RoHS) in Electrical and Electronic Equipment. EUROPEAN WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEEE) NOTICE In accordance with Directive 2002/96/EC of the European Parliament on waste electrical and electronic equipment  (WEEE): The symbol above indicates that separate collection of electrical and electronic equipment is required and that this  product was placed on the European market after August 13, 2005, the date of enforcement for Directive  2002/96/EC. When this product has reached the end of its serviceable life, it cannot be disposed of as unsorted municipal waste.   It must be collected and treated separately. It has been determined by the European Parliament that there are potential negative effects on the environment  and human health as a result of the presence of hazardous substances in electrical and electronic equipment. It is the users’ responsibility to utilize the available collection system to ensure WEEE is properly treated. For information about the available collection system, please go to http://www.enterasys.com/services/support/ or  contact Enterasys Customer Support at 353 61 705586 (Ireland).
  • Page 6 SJ/T 11363-2006 standard. This table shows where these substances may be found in the supply chain of Enterasys’ electronic information products, as of the date of sale of the enclosed product. Note that some of the component types listed above may or may not be a part of the enclosed product.
  • Page 7 VCCI NOTICE This is a class A product based on the standard of the Voluntary Control Council for Interference by Information  Technology Equipment (VCCI). If this equipment is used in a domestic environment, radio disturbance may arise.  When such trouble occurs, the user may be required to take corrective actions. BSMI EMC STATEMENT — TAIWAN This is a class A product. In a domestic environment this product may cause radio interference in which case the user  may be required to take adequate measures. SAFETY INFORMATION CLASS 1 LASER TRANSCEIVERS SINGLE MODE NETWORK EXPANSION MODULES USE CLASS 1 LASER TRANSCEIVERS. READ THE FOLLOWING SAFETY INFORMATION BEFORE INSTALLING OR OPERATING THESE MODULES. The Class 1 laser transceivers use an optical feedback loop to maintain Class 1 operation limits. This control loop  eliminates the need for maintenance checks or adjustments. The output is factory set, and does not allow any user ...
  • Page 8 Application of Council Directive(s): 89/336/EEC Manufacturer’s Address: 50 Minuteman Road European Representative Address: Enterasys Networks, Ltd. Conformance to Directive(s)/Product Standards: EC Directive 89/336/EEC Equipment Type/Environment: Networking Equipment, for use in a Commercial  Enterasys Networks, Inc. declares that the equipment packaged with this notice conforms to the above directives. DECLARATION OF CONFORMITY 73/23/EEC Manufacturer’s Name: Enterasys Networks, Inc. Andover, MA 01810 Nexus House, Newbury Business Park London Road, Newbury Berkshire RG14 2PZ, England EN 55022 EN 61000‐3‐2 EN 61000‐3‐3 EN 55024 EC Directive 73/23/EEC EN 60950 EN 60825 or Light Industrial Environment.
  • Page 9 BEFORE OPENING OR UTILIZING THE ENCLOSED PRODUCT, This document is an agreement (“Agreement”) between the end user (“You”) and Enterasys Networks, Inc. on behalf  of itself and its Affiliates (as hereinafter defined) (“Enterasys”) that sets forth Your rights and obligations with respect  to the Enterasys software program/firmware installed on the Enterasys product (including any accompanying  documentation, hardware or media) (“Program”) in the package and prevails over any additional, conflicting or  inconsistent terms and conditions appearing on any purchase order or other document submitted by You. “Affiliate”  means any person, partnership, corporation, limited liability company, or other form of enterprise that directly or  indirectly through one or more intermediaries, controls, or is controlled by, or is under common control with the party  specified. This Agreement constitutes the entire understanding between the parties, and supersedes all prior  discussions, representations, understandings or agreements, whether oral or in writing, between the parties with  respect to the subject matter of this Agreement. The Program may be contained in firmware, chips or other media. BY INSTALLING OR OTHERWISE USING THE PROGRAM, YOU REPRESENT THAT YOU ARE AUTHORIZED TO  ACCEPT THESE TERMS ON BEHALF OF THE END USER (IF THE END USER IS AN ENTITY ON WHOSE BEHALF  YOU ARE AUTHORIZED TO ACT, “YOU” AND “YOUR” SHALL BE DEEMED TO REFER TO SUCH ENTITY) AND  THAT YOU AGREE THAT YOU ARE BOUND BY THE TERMS OF THIS AGREEMENT, WHICH INCLUDES,  AMONG OTHER PROVISIONS, THE LICENSE, THE DISCLAIMER OF WARRANTY AND THE LIMITATION OF  LIABILITY. IF YOU DO NOT AGREE TO THE TERMS OF THIS AGREEMENT OR ARE NOT AUTHORIZED TO  ENTER INTO THIS AGREEMENT, ENTERASYS IS UNWILLING TO LICENSE THE PROGRAM TO YOU AND YOU  AGREE TO RETURN THE UNOPENED PRODUCT TO ENTERASYS OR YOUR DEALER, IF ANY, WITHIN TEN  (10) DAYS FOLLOWING THE DATE OF RECEIPT FOR A FULL REFUND. IF YOU HAVE ANY QUESTIONS ABOUT THIS AGREEMENT, CONTACT ENTERASYS NETWORKS, LEGAL  DEPARTMENT AT (978) 684‐1000.  You and Enterasys agree as follows: LICENSE. You have the non‐exclusive and non‐transferable right to use only the one (1) copy of the Program  provided in this package subject to the terms and conditions of this Agreement. RESTRICTIONS. Except as otherwise authorized in writing by Enterasys, You may not, nor may You permit any  third party to: (i) Reverse engineer, decompile, disassemble or modify the Program, in whole or in part, including for reasons  of error correction or interoperability, except to the extent expressly permitted by applicable law and to the  extent the parties shall not be permitted by that applicable law, such rights are expressly excluded.  Information necessary to achieve interoperability or correct errors is available from Enterasys upon request  and upon payment of Enterasys’ applicable fee. (ii) Incorporate the Program, in whole or in part, in any other product or create derivative works based on the ...
  • Page 10 APPLICABLE LAW. This Agreement shall be interpreted and governed under the laws and in the state and  federal courts of the Commonwealth of Massachusetts without regard to its conflicts of laws provisions. You accept the  personal jurisdiction and venue of the Commonwealth of Massachusetts courts. None of the 1980 United Nations  Convention on Contracts for the International Sale of Goods, the United Nations Convention on the Limitation Period  in the International Sale of Goods, and the Uniform Computer Information Transactions Act shall apply to this  Agreement.  EXPORT RESTRICTIONS. You understand that Enterasys and its Affiliates are subject to regulation by agencies  of the U.S. Government, including the U.S. Department of Commerce, which prohibit export or diversion of certain  technical products to certain countries, unless a license to export the Program is obtained from the U.S. Government or  an exception from obtaining such license may be relied upon by the exporting party. If the Program is exported from the United States pursuant to the License Exception CIV under the U.S. Export  Administration Regulations, You agree that You are a civil end user of the Program and agree that You will use the  Program for civil end uses only and not for military purposes.  If the Program is exported from the United States pursuant to the License Exception TSR under the U.S. Export  Administration Regulations, in addition to the restriction on transfer set forth in Sections 1 or 2 of this Agreement, You  agree not to (i) reexport or release the Program, the source code for the Program or technology to a national of a country  in Country Groups D:1 or E:2 (Albania, Armenia, Azerbaijan, Belarus, Bulgaria, Cambodia, Cuba, Estonia, Georgia,  Iraq, Kazakhstan, Kyrgyzstan, Laos, Latvia, Libya, Lithuania, Moldova, North Korea, the People’s Republic of China,  Romania, Russia, Rwanda, Tajikistan, Turkmenistan, Ukraine, Uzbekistan, Vietnam, or such other countries as may be  designated by the United States Government), (ii) export to Country Groups D:1 or E:2 (as defined herein) the direct  product of the Program or the technology, if such foreign produced direct product is subject to national security  controls as identified on the U.S. Commerce Control List, or (iii) if the direct product of the technology is a complete  plant or any major component of a plant, export to Country Groups D:1 or E:2 the direct product of the plant or a major  component thereof, if such foreign produced direct product is subject to national security controls as identified on the  U.S. Commerce Control List or is subject to State Department controls under the U.S. Munitions List. UNITED STATES GOVERNMENT RESTRICTED RIGHTS. The enclosed Program (i) was developed solely at  private expense; (ii) contains “restricted computer software” submitted with restricted rights in accordance with section  52.227‐19 (a) through (d) of the Commercial Computer Software‐Restricted Rights Clause and its successors, and (iii) in  all respects is proprietary data belonging to Enterasys and/or its suppliers. For Department of Defense units, the  Program is considered commercial computer software in accordance with DFARS section 227.7202‐3 and its successors,  and use, duplication, or disclosure by the Government is subject to restrictions set forth herein.  DISCLAIMER OF WARRANTY. EXCEPT FOR THOSE WARRANTIES EXPRESSLY PROVIDED TO YOU IN  WRITING BY ENTERASYS, ENTERASYS DISCLAIMS ALL WARRANTIES, EITHER EXPRESS OR IMPLIED,  INCLUDING BUT NOT LIMITED TO IMPLIED WARRANTIES OF MERCHANTABILITY, SATISFACTORY  QUALITY, FITNESS FOR A PARTICULAR PURPOSE, TITLE AND NON‐ INFRINGEMENT WITH RESPECT TO THE  PROGRAM. IF IMPLIED WARRANTIES MAY NOT BE DISCLAIMED BY APPLICABLE LAW, THEN ANY IMPLIED ...
  • Page 11 OWNERSHIP. This is a license agreement and not an agreement for sale. You acknowledge and agree that the  Program constitutes trade secrets and/or copyrighted material of Enterasys and/or its suppliers. You agree to  implement reasonable security measures to protect such trade secrets and copyrighted material. All right, title and  interest in and to the Program shall remain with Enterasys and/or its suppliers. All rights not specifically granted to  You shall be reserved to Enterasys. 10. ENFORCEMENT. You acknowledge and agree that any breach of Sections 2, 4, or 9 of this Agreement by You may  cause Enterasys irreparable damage for which recovery of money damages would be inadequate, and that Enterasys  may be entitled to seek timely injunctive relief to protect Enterasys’ rights under this Agreement in addition to any and  all remedies available at law.  11. ASSIGNMENT. You may not assign, transfer or sublicense this Agreement or any of Your rights or obligations  under this Agreement, except that You may assign this Agreement to any person or entity which acquires substantially  all of Your stock or assets. Enterasys may assign this Agreement in its sole discretion. This Agreement shall be binding  upon and inure to the benefit of the parties, their legal representatives, permitted transferees, successors and assigns as  permitted by this Agreement. Any attempted assignment, transfer or sublicense in violation of the terms of this  Agreement shall be void and a breach of this Agreement. 12. WAIVER. A waiver by Enterasys of a breach of any of the terms and conditions of this Agreement must be in  writing and will not be construed as a waiver of any subsequent breach of such term or condition. Enterasys’ failure to  enforce a term upon Your breach of such term shall not be construed as a waiver of Your breach or prevent enforcement  on any other occasion. 13. SEVERABILITY. In the event any provision of this Agreement is found to be invalid, illegal or unenforceable, the  validity, legality and enforceability of any of the remaining provisions shall not in any way be affected or impaired  thereby, and that provision shall be reformed, construed and enforced to the maximum extent permissible. Any such  invalidity, illegality or unenforceability in any jurisdiction shall not invalidate or render illegal or unenforceable such  provision in any other jurisdiction. 14. TERMINATION. Enterasys may terminate this Agreement immediately upon Your breach of any of the terms  and conditions of this Agreement. Upon any such termination, You shall immediately cease all use of the Program and  shall return to Enterasys the Program and all copies of the Program.

  • Page 13: Table Of Contents

    Overview of DFE-Platinum Module Capabilities ...1-1 DFE-Platinum Modules ...1-2 Connectivity ...1-4 Management ...1-4 Switch Configuration Using WebView ...1-4 Switch Configuration Using CLI Commands ...1-4 Secure Networks Policy Support ...1-5 Standards Compatibility ...1-5 LANVIEW Diagnostic LEDs ...1-5 Chapter 2: Network Requirements Link Aggregation ...2-1...
  • Page 14 DFE-Platinum Module Specifications ... A-1 COM Port Pinout Assignments ... A-2 Regulatory Compliance ... A-3 Appendix B: Mode Switch Bank Settings and Optional Installations Required Tools ... B-1 Setting the Mode Switches ... B-1 Memory Locations and Replacement Procedures ... B-3 DIMM Replacement Procedure (7G4282-41 only) ...
  • Page 15 Mode Switch Location on 7G4202-60 and 7G4282-41 ... B-2 Memory Module Locations on the 7G4202-60 ... B-3 Memory Module Locations on the 7G4282-41 ... B-4 NEM Removal and DIMM Connector Location on 7G4282-41 ... B-5 Removing the Existing DIMM from 7G4282-41... B-5 Installing the DIMM on 7G4282-41 ...

  • Page 17: About This Guide

    Enterasys Matrix™ DFE-Platinum 7G4202-60 and 7G4282-41 modules. For information about the CLI (Command Line Interface) set of commands used to configure and manage the DFE-Platinum modules, refer to the Enterasys Matrix DFE-Platinum Series Configuration Guide. Note: In this guide, the following terms are used: •...

  • Page 18: How To Use This Guide

    HOW TO USE THIS GUIDE This preface provides an overview of this guide and the DFE‐Platinum Series manual set,  and a brief summary of each chapter; defines the conventions used in this document; and  instructs how to obtain technical support from Enterasys Networks. To locate information  about various subjects in this guide, refer to the following table: For... An overview of the DFE-Platinum modules Network requirements that must be met before installing the DFE-Platinum modules Instructions to install the DFE-Platinum module hardware Troubleshooting installation problems and diagnosing network/operational problems using...

  • Page 19: Conventions Used In This Guide

    Conventions Used in This Guide The following conventions are used in this guide: Note: Calls the reader’s attention to any item of information that may be of special importance. Caution: Contains information essential to avoid damage to the equipment. Precaución: Contiene información esencial para prevenir dañar el equipo. Achtung: Verweißt auf wichtige Informationen zum Schutz gegen Beschädigungen.

  • Page 20: Getting Help

    • A description of any action(s) already taken to resolve the problem (for example, changing mode switches, rebooting the unit) • The serial and revision numbers of all involved Enterasys Networks products in the network • A description of your network environment (for example, layout and cable type) •...

  • Page 21: Chapter 1: Introduction

    The Platinum Distributed Forwarding Engine (DFE) is Enterasys Networks’ next  generation of enterprise modules for the Matrix N‐Series and Matrix E7 switches. These  DFE modules deliver high performance and flexibility to ensure comprehensive  switching, routing, Quality of Service, security, and traffic containment. Key features  include: • Superior performance and capacity to support more high‐bandwidth and latency  sensitive applications  • 10/100/1000 Base‐TX and 10 Gigabit Ethernet connectivity • Integrated Services Design that reduces the number/type of modules required,  simplifies network design, and lowers entry cost  • Port‐ and User‐Based Policy and Multilayer Packet Classification that provides  granular control and security for business‐critical applications  • High‐availability services with stateful failover for services and management  • Self‐learning configuration modules with increased reliability and fault tolerance that  reduces configuration time and maximizes uptime  • Network‐wide configuration, change, and inventory management that is easier to  install, troubleshoot, and maintain  • Reduced support and maintenance costs, and decreased configuration time  • Support for a variety of converged applications including VoIP with Power‐over‐ Ethernet  Important Notice Enterasys Matrix DFE-Platinum Series Hardware Installation Guide Introduction...

  • Page 22: Dfe-Platinum Modules

    DFE-Platinum Modules DFE-PLATINUM MODULES This section provides an overview of DFE‐Platinum modules 7G4202‐60 and 7G4282‐41  (Figure 1‐1). Each of the fixed front panel ports can operate in either half‐duplex or full‐duplex mode  of operation. The duplex mode can be determined by either auto‐negotiation or manual  configuration.  The DFE‐Platinum module ports can be configured to control traffic by limiting the rate of  traffic accepted into the module and prioritizing traffic to expedite the flow of higher  priority traffic through the module.  The DFE‐Platinum module receives power and backplane connectivity when it is inserted  into the Matrix N1, Matrix N3, Matrix N5, Matrix N7, or Matrix E7 chassis. The information concerning the DFE module features and how to configure them to a  network are provided in the Enterasys Matrix DFE‐Platinum Series Configuration Guide. 7G4202-60 The 7G4202‐60 is an edge‐network switch with 60, 10BASE‐T/100BASE‐TX/1000BASE‐T  ports via 60 front‐panel RJ45 connectors.  7G4282-41 The 7G4282‐41 is an edge‐network switch with 40, 10BASE‐T/100BASE‐TX/1000BASE‐T  compliant ports via 40 fixed front‐panel RJ45 connectors and a slot for an optional  network expansion module (NEM).  Introduction...

  • Page 23: 7G4202-60 And 7G4282-41 Dfe-Platinum Modules

    GROUP selected LEDs GROUP status LEDs 7G4202-60 - Ports (41-60), 10/100/1000 Mbps, via 20 RJ45s 7G4282-41 - NEM option slot Ports (1-40), 10/100/1000 Mbps, via 40 RJ45s Enterasys Matrix DFE-Platinum Series Hardware Installation Guide DFE-Platinum Modules À Á Â Ã Ä...

  • Page 24: Connectivity

    Connectivity Network Expansion Module (NEM) Option The 7G4282‐41 option slot provides access to an installed network expansion module.  Refer to the Enterasys Networks web site for a current listing of the available NEMs.  Specific installation instructions are shipped with each NEM. CONNECTIVITY 7G4202-60 The 7G4202‐60 has 10BASE‐T/100BASE‐TX/1000BASE‐T compliant ports via 60, fixed RJ45  front panel connectors.  7G4282-41 Depending on how the 7G4282‐41 (Figure • 40, 10BASE‐T/100BASE‐TX/1000BASE‐T switched ports connected through 40, fixed  RJ45 front panel connectors, or • 40, 10BASE‐T/100BASE‐TX/1000BASE‐T switched ports and an optional network  expansion module. MANAGEMENT Management of the module can be either in‐band or out‐of‐band. In‐band remote  management is possible using Telnet, Enterasys Networks’ NetSight application, or WebView™ application. Out‐of‐band management is provided through  the RJ45 COM (Communication) port on the front panel using a VT100 terminal or a  VT100 terminal emulator. Switch Configuration Using WebView Enterasys Networks’ HTTP‐based Web management application (WebView) is an  intuitive web tool for simple management tasks. Switch Configuration Using CLI Commands The CLI commands enable you to perform more complete switch configuration ...

  • Page 25: Secure Networks Policy Support

    • Classification Rules determine how specific traffic flows (identified by Layer 2, Layer  3, and Layer 4 information in the data packet) are treated by each Switch or Router. In  general, Classification Rules are applied to the networking infrastructure at the  network edge/ingress point.  • Network Services are logical groups of Classification Rules that identify specific  networked applications or services. Users may be permitted or denied access to these  services based on their role within the organization. Priority and bandwidth rate  limiting may also be controlled using Network Services.  • Behavioral Profiles (or roles) are used to assign Network Services to groups of users  who share common needs–for example Executive Managers, Human Resources  Personnel, or Guest Users. Access, resources, and security restrictions are applied as  appropriate to each Behavioral Profile. A variety of authentication methods including  802.1X, EAP‐TLS, EAP‐TTLS, and PEAP may be used to classify and authorize each  individual user; and the IT Administrator may also define a Behavioral Profile to  apply in the absence of an authentication framework. STANDARDS COMPATIBILITY The DFE‐Platinum modules are fully compliant with the IEEE 802.3‐2002, 802.3ae‐2002,  802.1D‐1998, and 802.1Q‐1998 standards. The DFE‐Platinum module provides IEEE  802.1D‐1998 Spanning Tree Algorithm (STA) support to enhance the overall reliability of  the network and protect against “loop” conditions. LANVIEW DIAGNOSTIC LEDs LANVIEW diagnostic LEDs serve as an important troubleshooting aid by providing an  easy way to observe the status of individual ports and overall network operations. Enterasys Matrix DFE-Platinum Series Hardware Installation Guide Secure Networks Policy Support...
  • Page 26 LANVIEW Diagnostic LEDs Introduction...

  • Page 27: Chapter 2: Network Requirements

    • “1000BASE‐T Network” on page 2‐2 The network installation must meet the requirements to ensure satisfactory performance  of this equipment. Failure to do so will produce poor network performance. Note: The Enterasys Matrix DFE-Platinum Series Configuration Guide and the Cabling Guide referred to in the following sections can be found on the Enterasys Networks World Wide Web site: Refer to LINK AGGREGATION Link Aggregation is a method of grouping multiple physical ports on a network device  into one logical link according to the IEEE 802.3ad‐2002 standard. Because Link ...

  • Page 28: Module Placement In A Matrix E7 Chassis

    Module Placement in a Matrix E7 Chassis For details about the commands involved with configuring the Link Aggregation  function, refer to the Enterasys Matrix DFE‐Platinum Series Configuration Guide. MODULE PLACEMENT IN A MATRIX E7 CHASSIS If you want to mix 6x1xxx, 6x2xxx, 6x3xxx, and 7H43xx‐xx series modules in the same  Matrix E7 chassis, and successfully bridge data traffic to some or all modules in the  chassis, it is necessary to have a bridging module (such as the 7H4385‐49) installed, and to  follow the module placement rules described in “Backplane Connections and Installation  Rules” on page 3‐3. 10BASE-T NETWORK When connecting a 10BASE‐T segment to any of the fixed front panel ports of the 7G4202‐ 60 or 7G4282‐41, ensure that the network meets the Ethernet network requirements of the  IEEE 802.3‐2002 standard for 10BASE‐T. Refer to the Cabling Guide for details. Note: If a port is to operate at 100 Mbps, Category 5 cabling must be used. Category 3 cabling does not meet 100 Mbps specifications.

  • Page 29: Chapter 3: Installation

    Note: Unless otherwise noted, the installation instructions apply to all DFE-Platinum modules. Follow the order of the sections listed below to correctly install the modules. • “Unpacking the DFE‐Platinum Module” on page 3‐2 • “Installing Optional Network Expansion Module (NEM)” on page 3‐2 • “Backplane Connections and Installation Rules” on page 3‐3 • “Installing Module into Matrix E7 or Matrix • “Installing Module into Matrix N3, N5, or N1 Chassis” on page 3‐9 • “Connecting to the Network” on page 3‐11 • “Connecting to COM Port for Local Management” on page 3‐15 • “Completing the Installation” on page 3‐21 Important Notice N7 Chassis” on page 3‐6 Enterasys Matrix DFE-Platinum Series Hardware Installation Guide Installation...

  • Page 30: Unpacking The Dfe-Platinum Module

    Customer Release Notes Remove the tape seal on the non‐conductive bag to remove the DFE‐Platinum  module. Perform a visual inspection of the DFE‐Platinum module for any signs of physical  damage. Contact Enterasys Networks if there are any signs of damage. Refer to   “Getting Help” on page xviii for details. INSTALLING OPTIONAL NETWORK EXPANSION MODULE (NEM) Note: Install any optional equipment before proceeding to Installation Rules” modules in a Matrix E7 chassis. Refer to your release notes or to the Enterasys Networks web site for the latest available  network expansion modules.  A Phillips screwdriver is needed to install an optional NEM into the 7G4282‐41.  Installing a NEM involves  • removing the coverplate from the DFE‐Platinum module, and • attaching the NEM to the DFE‐Platinum module.  Refer to the installation instructions shipped with the NEM for details. Installation 3‐1.

  • Page 31: Backplane Connections And Installation Rules

    Module Placement and Rules The DFE modules can be installed in a Matrix Placement,” below, for placement rules), Matrix N1, Matrix N3, Matrix N5, or Matrix N7  chassis. The Matrix N1, Matrix N3, Matrix N5, and Matrix N7 chassis support only DFE modules  and there are no particular rules for installing modules. Matrix E7 Chassis, Module Placement Depending on the modules being installed in the Matrix E7 chassis and to help ensure  proper operation, consider the following examples and rules for module placement in the  chassis. Figure described below along with the applicable module placement rule. 3‐2 shows five examples of chassis module placement. These examples are  Enterasys Matrix DFE-Platinum Series Hardware Installation Guide Backplane Connections and Installation Rules E7 (refer to “Matrix E7 Chassis, Module ...

  • Page 32: Examples, Module Placement In Matrix E7 Chassis

    Backplane Connections and Installation Rules Figure 3-2 Examples, Module Placement in Matrix E7 Chassis Example 1 (Figure Shows the chassis fully populated with DFE‐Platinum modules (7xxxxx). These modules  communicate with each other via the FTM2 chassis backplane and act as a single  switching entity with one IP address. The DFE‐Platinum modules are configured using a  Command Line Interface set of commands. Rule: DFE‐Platinum modules can be installed in any available chassis slot in the Matrix E7  chassis.  Example 2 (Figure Shows the chassis fully populated with third generation modules (6x3xx). These modules  can also be installed in any available chassis slot in the Matrix E7 chassis, but operate as  individual modules with separate IP addresses. Each module is configured using Local  Management.  Rule: The 6x3xx modules can be installed in any available chassis slot in the Matrix E7  chassis.  Example 3 (Figure Shows chassis slots 1 through 5 populated with first and second generation modules  (6x1xx and 6x2xx). If a 6x1xx or 6x2xx series module is installed in slot 6 or 7, it will  operate in standalone mode (no backplane connectivity). Like the 6x3xx modules, the  6x1xx and 6x2xx modules operate as individual modules with separate IP addresses, and  each one is configured using Local Management. Rule: The 6x1xx and 6x2xx modules can communicate with each other when they are ...
  • Page 33 Shows chassis slots 1 and 5 populated with 6x1xx, 6x2xx modules, respectively; slots 2  through 4 with DFE‐Platinum modules without a bridging module; and slots 6 and 7 with  6x3xx modules.  In this module arrangement, the 6x1xx and 6x2xx modules in slots 1 and 5 can only  communicate with each other, because there is no 6x3xx module in one of the first five  slots to serve as the proxy bridge to communicate with the 6x3xx modules in slots 6 and 7.  The 7x4xxx DFE‐Platinum modules in slots 2, 3, and 4 will operate under one IP address.  Since there is no bridging module (7H4382‐25, 7H4382‐49, 7H4383‐49, or 7H4385‐49), the  DFE‐Platinum modules will not communicate with any other modules in the chassis. Rule: In this example, there must be at least one 6x3xx series module, and a bridging  module (7H4382‐25, 7H4382‐49, 7H4383‐49, or 7H4385‐49) in slots 1 through 5 to enable  communications between all generations of modules in the chassis. Example 6 (Figure 3-2, F) The module arrangement in this example is similar to the one shown in Figure described in Example 5. The only difference is that a bridging module is installed in slot 2,  enabling all modules to communicate with each other. Rule: In this example, the 7H4382‐25 serves as both the FTM1‐to‐FTM2 bridge and the  five‐to‐seven slot proxy bridge. The 6x3xx does not serve as a proxy bridge in this  configuration because the 7H4382‐25 is in a slot with a lower number. You can use the  7H4382‐25, 7H4382‐49, 7H4383‐49, or 7H4385‐49 as a bridging module depending on the  need. Backplane Connections and Installation Rules Enterasys Matrix DFE-Platinum Series Hardware Installation Guide 3‐2, E and...

  • Page 34: Installing Module Into Matrix E7 Or Matrix N7 Chassis

    No corte la bolsa antiestática para sacar el módulo. Tenga en cuenta que si algún objeto cortante entra en contacto con la placa o con los componentes, éstos podrían dañarse. To install a DFE‐Platinum module into a Matrix E7 or Matrix N7 chassis, proceed directly  to “Preparation” on page 3‐6 to start the installation process. Preparation Remove the blank panel covering the slot in which the module will be installed. All  other slots must remain covered to ensure proper airflow for cooling. (Save the blank  plate in the event you need to remove the module.) Remove the module from the shipping box. (Save the box and packing materials in  the event the module needs to be reshipped.) Locate the antistatic wrist strap shipped with the chassis. Attach the antistatic wrist  strap to your wrist and plug the cable from the antistatic wrist strap into the ESD  grounding receptacle at the upper right corner of the chassis. Remove the module from the plastic bag. (Save the bag in the event the module must  be reshipped.) Observe all precautions to prevent damage from Electrostatic  Discharge (ESD). Examine the module for damage. If any damage exists, DO NOT install the module.  Immediately contact Enterasys Networks. Refer to  “Getting Help” on page xviii. Installation...
  • Page 35 Si lo hace, podría dañar el módulo y/o el chasis. Refer to the Caution note above, then rotate the two levers into the closed position  If the chassis in which the module is installed was powered down for the installation,  turn the power supplies on. Check to see that the module CPU LED settles at solid  green after a few minutes. If the LED does not turn solid green, refer to Chapter troubleshooting details.  Installing Module into Matrix E7 or Matrix N7 Chassis 3‐3 and proceed as follows: 3-3. ➀  that line up with the slot number  ➄  (top and bottom).  3‐3.  Enterasys Matrix DFE-Platinum Series Hardware Installation Guide Figure 3-3. ➁  in which the  ➅ 4 for ...

  • Page 36: Installing Module Into Matrix E7 Or Matrix N7 Chassis (E7 Shown)

    Installing Module into Matrix E7 or Matrix N7 Chassis Figure 3-3 Installing Module into Matrix E7 or Matrix N7 Chassis (E7 shown) Â Ã À ➀ Card guides ➁ Slot number 1 (Left-most slot is 1.) ➂ Module card ➃ Metal back panel Installation Á...

  • Page 37: Installing Module Into Matrix N3, N5, Or N1 Chassis

    Si lo hace, podría dañar el módulo o el chasis. Installing Module into Matrix N3, N5, or N1 Chassis refer to Figure N7 Chassis” on page 3‐6. Enterasys Matrix DFE-Platinum Series Hardware Installation Guide 3‐4 and proceed as described ...

  • Page 38: Installing Module Into Matrix N3, N5, Or N1 Chassis (N3 Shown)

    Installing Module into Matrix N3, N5, or N1 Chassis Figure 3-4 Æ Ä ➀ Card guides ➁ Slot 1 (Top slot is slot 3.) ➂ Module card ➃ Metal back panel 3-10 Installation Installing Module into Matrix N3, N5, or N1 Chassis (N3 shown) À...

  • Page 39: Connecting To The Network

    Link Aggregation to operate properly. Before connecting the cables, refer to the Enterasys Matrix DFE-Platinum Series Configuration Guide for the configuration information. For details on how to obtain manuals, refer to the...

  • Page 40: Connecting A Twisted Pair Segment To The Dfe-Platinum Module

    Connecting to the Network Figure 3-5 ➀ RJ45 connector ➁ RJ45 port connector Verify that a link exists by checking that the port RX (Receive) LED  amber, blinking green, or solid green). If the RX LED is OFF and the TX (Transmit)  ➃ LED   is not blinking amber, perform the following steps until it is on: To view the receive and transmit activity on a group of segments, press the  GROUP SELECT button  (Groups 1 through 3 on the 7G4202‐60, or Groups 1 through 5 on the 7G4282‐41).  Each time the GROUP SELECT button is pressed, a GROUP LED lights up in  sequence, indicating which Group is selected. The receive and transmit activity  for that group of segments is then indicated by the RX and TX LEDs for each  segment. b. Verify that the cabling being used is Category 5 UTP with an impedance between  85 and 111 ohms. For the port to operate at 100 or 1000 Mbps, category 5 cabling  must be used. Verify that the device at the other end of the twisted pair segment is on and  properly connected to the segment. d. Verify that the RJ45 connectors on the twisted pair segment have the proper  pinouts and check the cable for continuity. Typically, a crossover cable is used  between hub devices. A straight‐through cable is used to connect between  switches or hub devices and an end user (computer). Refer to Figure Figure 3‐7 for four‐wire RJ45 connections. Refer to Figure 3‐8 and Figure eight‐wire RJ45 connections.

  • Page 41: Crossover Four-Wire Cable Rj45 Pinouts, Connections Between Hub Devices

    RX+/RX- and TX+/TX- connections. These connections must share a common color pair. Â ➂ RJ45-to-RJ45 straight-through cable ➃ RX+/RX- and TX+/TX- connections. These connections must share a common color pair. Enterasys Matrix DFE-Platinum Series Hardware Installation Guide Connecting to the Network Á Á 3-13...

  • Page 42: Eight-Wire Crossover Cable Rj45 Pinouts, Connections Between Hub Devices

    Connecting to the Network Figure 3-8 Devices ➀ RJ45 device port ➁ Other device port Figure 3-9 Between Switches and End User Devices ➀ RJ45 device port ➁ Other device port 3-14 Installation Eight-Wire Crossover Cable RJ45 Pinouts, Connections Between Hub À...

  • Page 43: Connecting To Com Port For Local Management

    With a UTP straight‐through cable and an RJ45‐to‐DB25 male adapter, you can connect  products equipped with an RJ45 COM port to a Hayes compatible modem that supports  9600 baud. Connecting to an IBM PC or Compatible Device To connect an IBM PC or compatible device, running the VT terminal emulation, to an  Enterasys Networks module COM port (Figure Connect the RJ45 connector at one end of a UTP straight‐through cable  communications COM port  also known as a Console port.) Connecting to COM Port for Local Management 3‐10), proceed as follows: ➁  on the Enterasys Networks module. (The COM port is  Enterasys Matrix DFE-Platinum Series Hardware Installation Guide ➀  to the  3-15...

  • Page 44: Connecting An Ibm Pc Or Compatible

    Connecting to COM Port for Local Management Plug the RJ45 connector at the other end of the UTP straight‐through cable  RJ45‐to‐DB9 adapter Connect the RJ45‐to‐DB9 adapter  Turn on the PC and configure your VT emulation package with the following  parameters: Parameter Mode Transmit Bits Parity Stop Bit When these parameters are set, the Local Management password screen will display.  Refer to the appropriate Enterasys Matrix DFE‐Platinum Series Configuration Guide for  further information. Figure 3-10 ➀ UTP straight-through cable with RJ45 connectors ➁ RJ45 COM port 3-16 Installation ➂ ➂  to the communications port on the IBM PC ...

  • Page 45: Connecting To A Vt Series Terminal

    Bits Parity Stop Bit When these parameters are set, the Local Management password screen will display.  Refer to the Enterasys Matrix DFE‐Platinum Series Configuration Guide for further  information. Connecting to COM Port for Local Management ➂ ➂  to the port labeled COMM on the VT  Setting 7 Bit Control Transmit=9600 8 Bits, No Parity 1 Stop Bit Enterasys Matrix DFE-Platinum Series Hardware Installation Guide ➀  to the  ➀  into the  3-17...

  • Page 46: Connecting To A Modem

    Connecting to COM Port for Local Management Figure 3-11 Ã ➀ UTP straight-through cable with RJ45 connectors ➁ RJ45 COM port Connecting to a Modem To connect a modem to an Enterasys Networks DFE‐Platinum module COM port  (Figure 3‐12), use a UTP straight‐through cable with RJ45 connectors and an RJ45‐to‐DB25  male adapter, and proceed as follows: Connect the RJ45 connector at one end of the UTP straight‐through cable  COM port  Plug the RJ45 connector at the other end of the UTP straight‐through cable  RJ45‐to‐DB25 modem adapter Connect the RJ45‐to‐DB25 adapter  Turn on the modem  3-18 Installation Connecting a VT Series Terminal Â...

  • Page 47: Connecting To A Modem

    RJ45-to-DB25 modem adapter Connecting to COM Port for Local Management ➄ , you can configure the switch remotely.  Setting 7 Bit Control Transmit=9600 8 Bits, No Parity 1 Stop Bit à  À ➃ Local modem ➄ Remote modem Enterasys Matrix DFE-Platinum Series Hardware Installation Guide Á 3-19...

  • Page 48: Adapter Wiring And Signal Assignments

    Connecting to COM Port for Local Management Adapter Wiring and Signal Assignments RJ45 RJ45 3-20 Installation COM Port Adapter Wiring and Signal Diagram Conductor Blue Green Orange Yellow VT Series Port Adapter Wiring and Signal Diagram DB25 Conductor Blue Yellow Green Orange Signal...

  • Page 49: Completing The Installation

    Chapter 3 of the Enterasys Matrix DFE‐Platinum Series Configuration Guide. After installing all DFE‐Platinum modules into the host chassis and making the  connections to the network, proceed to the following First‐Time Log‐In Using a Console  Port Connection procedure to access the module management startup screen from your  PC, terminal, or modem connection. DB25 Conductor Blue Orange Green Yellow Gray Enterasys Matrix DFE-Platinum Series Hardware Installation Guide Completing the Installation Signal Transmit (TX) Data Carrier Detect (DCD) Receive Ground (GRD) Data Terminal Ready (DTR) Ring Indicator 3-21...
  • Page 50 Read-Only access; rw for Read-Write access; and admin for super-user access to all modifiable parameters. The default password is set to blank (carriage return). For information on changing these default passwords, refer to Chapter 3 in the Enterasys Matrix DFE-Platinum Series Configuration Guide Start the Command Line Interface (CLI) from the module’s local console port as follows:...

  • Page 51: Completing The Installation Of A Dfe-Platinum Module In An Existing System

    Completing the Installation of a DFE-Platinum Module in an Existing System In an established DFE module system, • a DFE module is already established as the management module, • the passwords have already been set for various users, • the system IP address is set, and  • other system parameters have been set. When you install a new DFE module into a system with an existing configured user  account, the current system settings in that account are already recognized by the new  DFE module and it will operate accordingly. If you need to change any settings, you can connect a terminal to the local console port as  described in “Connecting to COM Port for Local Management” on page 3‐15 to access  system management, or use a Telnet connection to access the DFE module system  management as described in Chapter 3 of the Enterasys Matrix DFE‐Platinum Series  Configuration Guide. xxxxxxxxxxxx Enterasys Matrix DFE-Platinum Series Hardware Installation Guide Completing the Installation 3-23...
  • Page 52 For information on the set password and set system login commands, refer to Chapter 3 in the Enterasys Matrix DFE-Platinum Series Configuration Guide The DFE‐Platinum module is now ready to be configured. For information about setting ...

  • Page 53: Chapter 4: Troubleshooting

    – “Last Resort Shutdown Procedure Using OFFLINE/RESET Switch” on page 4‐8 Unless otherwise noted, the following information applies to all DFE modules. USING LANVIEW The modules use a built‐in visual diagnostic and status monitoring system called  LANVIEW. The LANVIEW LEDs (Figure status to aid in diagnosing network problems.  About the Management (MGMT) LED The MGMT LED (shown in Figure Management Module to control the management functions for all DFE‐Platinum modules  in the chassis. The Management Module handles all IP requests to the chassis IP address,  such as PING, Telnet, SNMP, HTTP, etc. The Management Module also handles the CLI  configuration sessions via the console port. So, when you plug into a DFE‐Platinum  module COM port to configure a module in the chassis, it is handled by the Management  Module regardless of the DFE‐Platinum module COM port that you use.  Viewing the Receive and Transmit Activity On the 7G4202‐60 and 7G4282‐41, you can view the receive and transmit activity on the  RX and TX LEDs. However, only one group of ports may be viewed at a time. On the  7G4282‐41, there are 8 ports per group. On the 7G4202‐60, there are 20 ports per group. Troubleshooting 4‐1) allow quick observation of the network  4‐1) indicates when the module is serving as the  Enterasys Matrix DFE-Platinum Series Hardware Installation Guide...

  • Page 54: Lanview Leds

    Using LANVIEW To view the receive and transmit activity on a group of attached segments, press the  GROUP SELECT button (see Figure the 7G4202‐60, and Groups 1–5 for the 7G4282‐41). Each time the GROUP SELECT button  is pressed, the GROUP LED lights up in sequence, indicating which group is selected. The  receive and transmit activity for that group of segments is then indicated by the RX and  TX LEDs for each port. Figure 4-1 LANVIEW LEDs ➀ MGMT LED Troubleshooting 4‐1) to step to the group of interest (Groups 1 ‐ 3 for  À À ➁ Group 1, Port 1 LEDs Á Á...

  • Page 55: Lanview Leds

    OFFLINE/RESET switch is pressed for less than 1 second to a start the process of an orderly shutdown. While in this state, do not remove any DFE-Platinum module. Enterasys Matrix DFE-Platinum Series Hardware Installation Guide Using LANVIEW indicate the following:...
  • Page 56 None. Contact Enterasys Networks for technical support. If it is known that the port should be active and is not, contact Enterasys Networks for technical support. None. None, unless there is a high rate of activity. In this case, check for network configuration problems or a defective device.

  • Page 57: Troubleshooting Checklist

    Loss of power. Ensure that the module was installed properly according to the installation instructions in Chapter power. Incorrect terminal setup. Refer to the Enterasys Matrix DFE-Platinum Series Configuration Guide for proper setup procedures. Improper console cable Refer to pinouts.

  • Page 58: Overview Of Dfe-Platinum Module Shutdown Procedure

    Configuration Guide for the instructions to set the type of STA. Review the network design and delete unnecessary loops. If the problem continues, contact Enterasys Networks for technical support. Position of Mode switch Reenter the lost parameters as necessary. Refer...

  • Page 59: Recommended Shutdown Procedure Using Offline/Reset Switch

    Precaución: No retire los módulos DFE del chasis en funcionamiento hasta que no se haya terminado con la rutina de apagado. Before pulling a DFE‐Platinum module out of a chassis,  press or tap on its OFFLINE/RESET switch for less than 1 second.  Overview of DFE-Platinum Module Shutdown Procedure  shown in Figure 4‐14. There are two procedures to shut down a  Enterasys Matrix DFE-Platinum Series Hardware Installation Guide À...

  • Page 60: Last Resort Shutdown Procedure Using Offline/Reset Switch

    CPU LED is alternately flashing amber/off. Otherwise, system operation will be interrupted. Last Resort Shutdown Procedure Using OFFLINE/RESET Switch Caution: This method of shutting down a DFE-Platinum module is not recommended except as a last resort, because all processes currently running on the module will be interrupted resulting in loss of frames.

  • Page 61: Appendix A: Specifications

    Memory (DRAM) FLASH Memory Specification Sixty 10BASE-T/100BASE-TX/1000BASE-T compliant ports, via sixty RJ45 connectors. Forty 10BASE-T/100BASE-TX/1000BASE-T compliant ports, via forty RJ45 connectors. Supports one optional NEM. MPC750CX, 400 MHz processor 128 MB 32 MB Enterasys Matrix DFE-Platinum Series Hardware Installation Guide Specifications...

  • Page 62: Com Port Pinout Assignments

    4.10 kg (9.0 lb) (one module without packaging) For the MTBF hours for these products, refer to the MTBF web site at URL http://www.enterasys.com/support/mtbf/ 5°C to 40°C (41°F to 104°F) -30°C to 73°C (-22°F to 164°F) 5% to 90% (non-condensing) A‐2 for the COM port pin assignments.

  • Page 63: Regulatory Compliance

    IEC 60950, EN 60825 and 21 CFR 1040.10. 47 CFR Parts 2 and 15, CSA C108.8, 89/336/EEC, EN 55022, EN 61000-3-2, EN 61000-3-3, EN 55024, AS/NZS CISPR 22, and VCCI V-3. Enterasys Matrix DFE-Platinum Series Hardware Installation Guide Regulatory Compliance...
  • Page 64 Regulatory Compliance Specifications...
  • Page 65 Regulatory Compliance Enterasys Matrix DFE-Platinum Series Hardware Installation Guide...
  • Page 66 Regulatory Compliance Specifications...

  • Page 67: Appendix B: Mode Switch Bank Settings And Optional Installations

    Precaución: Si desea modificar la configuración del interruptor, lea las secciones correspondientes para saber cuál será el resultado de hacerlo. Estas modificaciones a la configuración sólo debe realizarlas personal calificado. Figure B‐1 through Figure settings for normal operation. These switches are set at the factory to the off position and  rarely need to be changed. B‐3 show the location of the mode switches and the switch  Enterasys Matrix DFE-Platinum Series Hardware Installation Guide...

  • Page 68: Mode Switch Location On 7G4202-60 And 7G4282-41

    • Switch 8 – Clear Admin Password. Changing the position of this switch clears the  admin password, and restores the factory default password on the next power‐up of  the module. Once the module resets, you can either use the factory default settings or  reenter your own password. Note: Do not change the position of Switch 8 unless it is necessary to reset the admin password to its factory default setting. Figure B-1 ➀ Mode switch pack (7G4202-60 shown) Mode Switch Bank Settings and Optional Installations Mode Switch Location on 7G4202-60 and 7G4282-41 À...

  • Page 69: Memory Locations And Replacement Procedures

    DIMM 1. This is not considered a field replaceable unit on the 7G4202-60. B‐2 show the locations of the DRAM SIMM and DIMM on the each  Memory Module Locations on the 7G4202-60 ➁ DRAM SIMM Enterasys Matrix DFE-Platinum Series Hardware Installation Guide Memory Locations and Replacement Procedures  Á À ➂ Main PC board...

  • Page 70: Dimm Replacement Procedure (7G4282-41 Only

    Note: The following DIMM replacement instructions apply to the 7G4282-41 only. The DIMM is not considered a field replaceable part on the 7G4202-60. Contact Enterasys Networks support if this part fails and needs a replacement. Removing the DIMM from 7G4282-41 Caution: Observe all Electrostatic Discharge (ESD) precautions when handling sensitive electronic equipment.

  • Page 71: Nem Removal And Dimm Connector Location On 7G4282-41

    Memory Locations and Replacement Procedures à ➃ DFE module front panel ➄ Module connectors on main board ➅ DIMM memory module Á  ➁ ➂ DIMM Enterasys Matrix DFE-Platinum Series Hardware Installation Guide Ä Â Á Å À À Connector fingers...

  • Page 72: Installing The Dimm On 7G4282-41

    To install a DIMM, refer to Figure Insert the DIMM down between the connector fingers. Pivot the DIMM downward so the tabs on the connector arms align with the two  DIMM alignment notches. With the two connector arms spread outward, push the  DIMM down between the connector arms. Then release the two connector arms to  lock the DIMM into place. Figure B-6 ➀ DIMM ➁ Connector fingers Mode Switch Bank Settings and Optional Installations B‐6 and proceed as follows: Installing the DIMM on 7G4282-41 Ã Â Á ➂ ➃ À Ã Â Connector arms...

  • Page 73: Removing Existing Dram Simm From 7G4202-60 Or 7G4282-41

    Precaución: Al trabajar con equipos electrónicos sensibles, tome todas las precauciones de seguridad para evitar descargas de electricidad estática. To install a DRAM SIMM, refer to Figure Push the connector arms away from the DRAM SIMM enough to insert the DRAM  SIMM into the connector contacts. Memory Locations and Replacement Procedures Á À Â ➁ DRAM SIMM B‐8 and proceed as follows: Enterasys Matrix DFE-Platinum Series Hardware Installation Guide 7G4282-41 B‐2. B‐7,  À ➂ Connector contacts...

  • Page 74: Installing The Dram Simm On 7G4202-60 Or 7G4282-41

    Memory Locations and Replacement Procedures Insert the DRAM SIMM straight down between the connector contacts enough for the  tabs on the connector arms to align with the two DRAM SIMM alignment notches.  Push the DRAM SIMM down into the connector contacts. Then rotate the two  connector arms toward the DRAM SIMM to lock it into place. Figure B-8 ➀ Connector arms ➁ DRAM SIMM Mode Switch Bank Settings and Optional Installations Installing the DRAM SIMM on 7G4202-60 or 7G4282-41 Ã À ➂ Connector contacts ➃ Alignment notches (2) Á Ã...
  • Page 75 Matrix E7 chassis module installation into Matrix N1, N3, N5 chassis module installation into Matrix N7 chassis module installation into Memory DRAM SIMM replacement procedure Memory locations DIMM and SIMM Mode Switch setting of Module features Index 3-11 3-15 3-24 Index-1...
  • Page 76 SIMMs installing DIMM installing DRAM location Specifications DFE-Platinum module Standards compatibility Index-2 Technical support contatacting Enterasys for Transmit LEDs viewing of Troubleshooting checklist for Unpacking the module User Personalized Networks (UPN) See Secure Viewing Receive and Transmit Activity instructions for...
