Enterasys Matrix
®
DFE-Platinum Series
Hardware Installation Guide
7G4280-19
P/N 9034081-04

Advertisement

Table of Contents
loading

Related Manuals for Enterasys Matrix 7G4280-19

Summary of Contents for Enterasys Matrix 7G4280-19

  • Page 1 Enterasys Matrix ® DFE-Platinum Series Hardware Installation Guide 7G4280-19 P/N 9034081-04...
  • Page 3 Part Number: 9034081‐04 July 2008 ENTERASYS NETWORKS, ENTERASYS MATRIX, LANVIEW, MATRIX, ENTERASYS NETSIGHT, WEBVIEW, and any logos associated therewith, are trademarks or registered trademarks of Enterasys Networks, Inc., in the United States and other countries. For a complete list of Enterasys trademarks, see http://www.enterasys.com/company/trademarks.aspx.

  • Page 4: Regulatory Compliance Information

    Class A ITE Notice WARNING: This is a Class A product. In a domestic environment this product may cause radio interference in which  case the user may be required to take adequate measures.  Clase A. Aviso de ITE ADVERTENCIA: Este es un producto de Clase A. En un ambiente doméstico este producto puede causar interferencia  de radio en cuyo caso puede ser requerido tomar medidas adecuadas. Klasse A ITE Anmerkung WARNHINWEIS: Dieses Produkt zählt zur Klasse A ( Industriebereich ). In Wohnbereichen kann es hierdurch zu  Funkstörungen kommen, daher sollten angemessene Vorkehrungen zum Schutz getroffen werden.  Product Safety This product complies with the following: UL 60950, CSA C22.2 No. 60950, 2006/95/EC, EN 60950, IEC 60950,  EN 60825, 21 CFR 1040.10. Seguridad del Producto El producto de Enterasys cumple con lo siguiente: UL 60950, CSA C22.2 No. 60950, 2006/95/EC, EN 60950, IEC 60950,  EN 60825, 21 CFR 1040.10. Produktsicherheit Dieses Produkt entspricht den folgenden Richtlinien: UL 60950, CSA C22.2 No. 60950, 2006/95/EC, EN 60950, IEC  60950, EN 60825, 21 CFR 1040.10. ...

  • Page 5: Hazardous Substances

    This product complies with the following: 47 CFR Parts 2 and 15, CSA C108.8, 2004/108/EC, EN 55022, EN 61000‐3‐2,  EN 61000‐3‐3, EN 55024, AS/NZS CISPR 22, VCCI V‐3.  Este producto de Enterasys cumple con lo siguiente: 47 CFR Partes 2 y 15, CSA C108.8, 2004/108/EC, EN 55022,  EN 55024, EN 61000‐3‐2, EN 61000‐3‐3, AS/NZS CISPR 22, VCCI V‐3. Elektro- magnetische Kompatibilität ( EMC ) Dieses Produkt entspricht den folgenden Richtlinien: 47 CFR Parts 2 and 15, CSA C108.8, 2004/108/EC, EN 55022,  EN 61000‐3‐2, EN 61000‐3‐3, EN 55024, AS/NZS CISPR 22, VCCI V‐3.  This product complies with the requirements of European Directive, 2002/95/EC, Restriction of Hazardous Substances  (RoHS) in Electrical and Electronic Equipment. European Waste Electrical and Electronic Equipment (WEEE) Notice In accordance with Directive 2002/96/EC of the European Parliament on waste electrical and electronic equipment  (WEEE): The symbol above indicates that separate collection of electrical and electronic equipment is required and that this  product was placed on the European market after August 13, 2005, the date of enforcement for Directive  2002/96/EC. When this product has reached the end of its serviceable life, it cannot be disposed of as unsorted municipal waste.   It must be collected and treated separately. It has been determined by the European Parliament that there are potential negative effects on the environment  and human health as a result of the presence of hazardous substances in electrical and electronic equipment. It is the users’ responsibility to utilize the available collection system to ensure WEEE is properly treated. For information about the available collection system, please go to www.enterasys.com/support/ Electromagnetic Compatibility (EMC) Compatibilidad Electromágnetica (EMC)
  • Page 6 SJ/T 11363-2006 standard. This table shows where these substances may be found in the supply chain of Enterasys’ electronic information products, as of the date of sale of the enclosed product. Note that some of the component types listed above may or may not be a part of the enclosed product.
  • Page 7 VCCI Notice This is a class A product based on the standard of the Voluntary Control Council for Interference by Information  Technology Equipment (VCCI). If this equipment is used in a domestic environment, radio disturbance may arise.  When such trouble occurs, the user may be required to take corrective actions. BSMI EMC Statement — Taiwan This is a class A product. In a domestic environment this product may cause radio interference in which case the user  may be required to take adequate measures.

  • Page 8: Safety Information

    Do not use optical instruments to view the laser output. The use of optical instruments to view laser output  increases eye hazard. When viewing the output optical port, power must be removed from the network adapter. Application of Council Directive(s): 2004/108/EC European Representative Address: Enterasys Networks, Ltd. Conformance to Directive(s)/Product Standards: EC Directive 2004/108/EC Equipment Type/Environment: Networking Equipment, for use in a Commercial  Enterasys Networks, Inc. declares that the equipment packaged with this notice conforms to the above directives. Safety Information Class 1 Laser Transceivers Declaration of Conformity 2006/95/EC Manufacturer’s Name: Enterasys Networks, Inc. Manufacturer’s Address: 50 Minuteman Road Andover, MA 01810 Nexus House, Newbury Business Park London Road, Newbury Berkshire RG14 2PZ, England EN 55022 EN 61000‐3‐2 EN 61000‐3‐3 EN 55024 EC Directive 2006/95/EC EN 60950 EN 60825...
  • Page 9 ENTERASYS NETWORKS, INC. FIRMWARE LICENSE AGREEMENT BEFORE OPENING OR UTILIZING THE ENCLOSED PRODUCT, CAREFULLY READ THIS LICENSE AGREEMENT. This document is an agreement (“Agreement”) between the end user (“You”) and Enterasys Networks, Inc., on behalf  of itself and its Affiliates (as hereinafter defined) (“Enterasys”) that sets forth Your rights and obligations with respect  to the Enterasys software program/firmware (including any accompanying documentation, hardware or media)  (“Program”) in the package and prevails over any additional, conflicting or inconsistent terms and conditions  appearing on any purchase order or other document submitted by You. “Affiliate” means any person, partnership,  corporation, limited liability company, other form of enterprise that directly or indirectly through one or more  intermediaries, controls, or is controlled by, or is under common control with the party specified. This Agreement  constitutes the entire understanding between the parties, with respect to the subject matter of this Agreement. The  Program may be contained in firmware, chips or other media. BY INSTALLING OR OTHERWISE USING THE PROGRAM, YOU REPRESENT THAT YOU ARE AUTHORIZED TO  ACCEPT THESE TERMS ON BEHALF OF THE END USER (IF THE END USER IS AN ENTITY ON WHOSE BEHALF  YOU ARE AUTHORIZED TO ACT, “YOU” AND “YOUR” SHALL BE DEEMED TO REFER TO SUCH ENTITY) AND  THAT YOU AGREE THAT YOU ARE BOUND BY THE TERMS OF THIS AGREEMENT, WHICH INCLUDES,  AMONG OTHER PROVISIONS, THE LICENSE, THE DISCLAIMER OF WARRANTY AND THE LIMITATION OF  LIABILITY. IF YOU DO NOT AGREE TO THE TERMS OF THIS AGREEMENT OR ARE NOT AUTHORIZED TO  ENTER INTO THIS AGREEMENT, ENTERASYS IS UNWILLING TO LICENSE THE PROGRAM TO YOU AND YOU  AGREE TO RETURN THE UNOPENED PRODUCT TO ENTERASYS OR YOUR DEALER, IF ANY, WITHIN TEN  (10) DAYS FOLLOWING THE DATE OF RECEIPT FOR A FULL REFUND. IF YOU HAVE ANY QUESTIONS ABOUT THIS AGREEMENT, CONTACT ENTERASYS NETWORKS, LEGAL  DEPARTMENT AT (978) 684‐1000. You and Enterasys agree as follows: LICENSE. You have the non‐exclusive and non‐transferable right to use only the one (1) copy of the Program ...
  • Page 10 APPLICABLE LAW. This Agreement shall be interpreted and governed under the laws and in the state and  federal courts of the Commonwealth of Massachusetts without regard to its conflicts of laws provisions. You accept the  personal jurisdiction and venue of the Commonwealth of Massachusetts courts. None of the 1980 United Nations  Convention on the Limitation Period in the International Sale of Goods, and the Uniform Computer Information  Transactions Act shall apply to this Agreement. EXPORT RESTRICTIONS. You understand that Enterasys and its Affiliates are subject to regulation by agencies  of the U.S. Government, including the U.S. Department of Commerce, which prohibit export or diversion of certain  technical products to certain countries, unless a license to export the product is obtained from the U.S. Government or  an exception from obtaining such license may be relied upon by the exporting party. If the Program is exported from the United States pursuant to the License Exception CIV under the U.S. Export  Administration Regulations, You agree that You are a civil end user of the Program and agree that You will use the  Program for civil end uses only and not for military purposes. If the Program is exported from the United States pursuant to the License Exception TSR under the U.S. Export  Administration Regulations, in addition to the restriction on transfer set forth in Section 1 or 2 of this Agreement, You  agree not to (i) reexport or release the Program, the source code for the Program or technology to a national of a  country in Country Groups D:1 or E:2 (Albania, Armenia, Azerbaijan, Belarus, Cambodia, Cuba, Georgia, Iraq,  Kazakhstan, Laos, Libya, Macau, Moldova, Mongolia, North Korea, the People’s Republic of China, Russia, Tajikistan,  Turkmenistan, Ukraine, Uzbekistan, Vietnam, or such other countries as may be designated by the United States  Government), (ii) export to Country Groups D:1 or E:2 (as defined herein) the direct product of the Program or the  technology, if such foreign produced direct product is subject to national security controls as identified on the U.S.  Commerce Control List, or (iii) if the direct product of the technology is a complete plant or any major component of a  plant, export to Country Groups D:1 or E:2 the direct product of the plant or a major component thereof, if such  foreign produced direct product is subject to national security controls as identified on the U.S. Commerce Control  List or is subject to State Department controls under the U.S. Munitions List. UNITED STATES GOVERNMENT RESTRICTED RIGHTS. The enclosed Program (i) was developed solely at  private expense; (ii) contains “restricted computer software” submitted with restricted rights in accordance with section  52.227‐19 (a) through (d) of the Commercial Computer Software‐Restricted Rights Clause and its successors, and (iii) in  all respects is proprietary data belonging to Enterasys and/or its suppliers. For Department of Defense units, the  Program is considered commercial computer software in accordance with DFARS section 227.7202‐3 and its successors,  and use, duplication, or disclosure by the U.S. Government is subject to restrictions set forth herein. DISCLAIMER OF WARRANTY. EXCEPT FOR THOSE WARRANTIES EXPRESSLY PROVIDED TO YOU IN  WRITING BY ENTERASYS, ENTERASYS DISCLAIMS ALL WARRANTIES, EITHER EXPRESS OR IMPLIED,  INCLUDING BUT NOT LIMITED TO IMPLIED WARRANTIES OF MERCHANTABILITY, SATISFACTORY  QUALITY, FITNESS FOR A PARTICULAR PURPOSE, TITLE AND NON‐INFRINGEMENT WITH RESPECT TO THE  PROGRAM.  IF IMPLIED WARRANTIES MAY NOT BE DISCLAIMED BY APPLICABLE LAW, THEN ANY IMPLIED   WARRANTIES ARE LIMITED IN DURATION TO THIRTY (30) DAYS AFTER DELIVERY OF THE PROGRAM TO ...
  • Page 11 OWNERSHIP. This is a license agreement and not an agreement for sale. You acknowledge and agree that the  Program constitutes trade secrets and/or copyrighted material of Enterasys and/or its suppliers. You agree to  implement reasonable security measures to protect such trade secrets and copyrighted material. All right, title and  interest in and to the Program shall remain with Enterasys and/or its suppliers. All rights not specifically granted to  You shall be reserved to Enterasys. 10. ENFORCEMENT. You acknowledge and agree that any breach of Sections 2, 4, or 9 of this Agreement by You may  cause Enterasys irreparable damage for which recovery of money damages would be inadequate, and that Enterasys  may be entitled to seek timely injunctive relief to protect Enterasys’ rights under this Agreement in addition to any and  all remedies available at law. 11. ASSIGNMENT. You may not assign, transfer or sublicense this Agreement or any of Your rights or obligations  under this Agreement, except that You may assign this Agreement to any person or entity which acquires substantially  all of Your stock assets. Enterasys may assign this Agreement in its sole discretion. This Agreement shall be binding  upon and inure to the benefit of the parties, their legal representatives, permitted transferees, successors and assigns as  permitted by this Agreement. Any attempted assignment, transfer or sublicense in violation of the terms of this  Agreement shall be void and a breach of this Agreement. 12. WAIVER. A waiver by Enterasys of a breach of any of the terms and conditions of this Agreement must be in  writing and will not be construed as a waiver of any subsequent breach of such term or condition. Enterasys’ failure to  enforce a term upon Your breach of such term shall not be construed as a waiver of Your breach or prevent enforcement  on any other occasion. 13. SEVERABILITY. In the event any provision of this Agreement is found to be invalid, illegal or unenforceable, the  validity, legality and enforceability of any of the remaining provisions shall not in any way be affected or impaired  thereby, and that provision shall be reformed, construed and enforced to the maximum extent permissible. Any such  invalidity, illegality, or unenforceability in any jurisdiction shall not invalidate or render illegal or unenforceable such  provision in any other jurisdiction. 14. TERMINATION. Enterasys may terminate this Agreement immediately upon Your breach of any of the terms  and conditions of this Agreement. Upon any such termination, You shall immediately cease all use of the Program and  shall return to Enterasys the Program and all copies of the Program.

  • Page 13: Table Of Contents

    Network Expansion Module Options ...1-4 Connectivity ...1-4 7G4280-19 ...1-4 Mini-GBICs ...1-4 Management ...1-4 Switch Configuration Using WebView ...1-5 Switch Configuration Using CLI Commands ...1-5 Secure Networks Policy Support ...1-5 Standards Compatibility ...1-6 LANVIEW Diagnostic LEDs ...1-6 Chapter 2: Network Requirements Link Aggregation ...2-1 Module Placement in a Matrix E7 Chassis ...2-2...
  • Page 14 Using LANVIEW Diagnostic LEDs ...4-1 Troubleshooting Checklist ...4-5 Overview of DFE Module Shutdown Procedure ...4-7 Recommended Shutdown Procedure Using OFFLINE/RESET Switch ...4-8 Last Resort Shutdown Procedure Using OFFLINE/RESET Switch ...4-8 Appendix A: Specifications 7G4280-19 Specifications ... A-1 Mini-GBIC Input/Output Specifications ... A-2 Gigabit Ethernet Specifications ...
  • Page 15 Matrix DFE Startup Screen Example (N7 Chassis) ...3-32 LANVIEW LEDs ...4-2 OFFLINE/RESET Switch ...4-7 Mode Switch Location ... B-3 DIMM and DRAM SIMM Locations ... B-4 Removing the Optional Network Expansion Module (NEM) ... B-5 Removing the Existing DIMM... B-6 Installing the DIMM ...
  • Page 16 MGBIC-08 Optical Specifications... A-5 A-10 MGBIC-08 Operating Range... A-5 A-11 MGBIC-02 Specifications ... A-6 A-12 COM Port Pin Assignments ... A-6 A-13 Compliance Standards... A-7...

  • Page 17: About This Guide

    This guide provides an overview, installation and troubleshooting instructions, and  specifications for theEnterasys Matrix Mini‐GBIC modules. For information about the CLI (Command Line Interface) set of commands used to  configure and manage the DFE modules, refer to the Enterasys Matrix DFE‐Platinum Series  Configuration Guide. Note: In this guide, the following terms are used: • DFE refers to Distributed Forwarding Engine series of modules. • DFE module or module refers to the 7G4280-19. • Network expansion module or NEM refers to an optional uplink card installed on the main logic board and accessible through the option slot of the 7G4280-19.

  • Page 18: Who Should Use This Guide

    Personal vorgenommen werden. This guide is intended for a network administrator responsible for installing and setting  up the DFE module. How to Use This Guide This preface provides an overview of this guide and the DFE‐Platinum Series manual set,  and a brief summary of each chapter; defines the conventions used in this document; and  instructs how to obtain technical support from Enterasys Networks. To locate information  about various subjects in this guide, refer to the following table: For... An overview of the DFE module Network requirements that must be met before installing the DFE module Instructions to install the DFE module hardware...

  • Page 19: Related Documents

    Related Documents The manuals listed below can be obtained from the World Wide Web in Adobe Acrobat  Portable Document Format (PDF) at the following site: http://www.enterasys.com/support/manuals • Enterasys Matrix DFE‐Platinum Series Configuration Guide describes how to use the  Command Line Interface to set up and manage the DFE modules. • Cabling Guide provides information on dB loss and cable specifications. Unlike the Enterasys Matrix DFE‐Platinum Series Configuration Guide, the Cabling Guide is  not listed alphabetically on the web site. Instead, it is listed under the Overview Guides  link. Conventions Used in This Guide The following conventions are used in this guide. blue type Indicates a hypertext link. When reading this document online, click the text in blue to go to the referenced figure, table, or section.

  • Page 20: Getting Help

    • The device history (for example, have you returned the device before, is this a  recurring problem) • Any previous Return Material Authorization (RMA) numbers xviii About This Guide www.enterasys.com/services/support/ 1-800-872-8440 (toll-free in U.S. and Canada) or 1-978-684-1000 For the Enterasys Networks Support toll-free number in your country: www.enterasys.com/services/support/contact/ support@enterasys.com To expedite your message, type [SWITCHING] in the subject line.

  • Page 21: Overview Of Dfe-Platinum Series Module Capabilities

    For information about... Overview of DFE-Platinum Series Module Capabilities DFE Module and Interface Options Connectivity Management Standards Compatibility Standards Compatibility LANVIEW Diagnostic LEDs Overview of DFE-Platinum Series Module Capabilities The Platinum Distributed Forwarding Engine (DFE) is Enterasysʹ next generation of  enterprise modules for the Matrix N‐Series and Matrix E7 switches. These DFEs deliver  high performance and flexibility to ensure comprehensive switching, routing, Quality of  Service, security, and traffic containment. Key features include: • Superior performance and capacity to support more high‐bandwidth and latency  sensitive applications  • 10/100/1000 Base‐TX, 1000 Base‐FX, and 10 Gigabit Ethernet connectivity  • Integrated Services Design that reduces the number/ type of modules required,  simplifies network design, and lowers entry cost ...

  • Page 22: Dfe Module And Interface Options

    DFE Module and Interface Options • Self‐learning configuration modules with increased reliability and fault tolerance that  reduces configuration time and maximizes uptime  • Network‐wide configuration, change, and inventory management that is easier to  install, troubleshoot, and maintain  • Reduced support and maintenance costs; decreases configuration time  • Support for a variety of converged applications including VoIP with Power‐over‐ Ethernet  DFE Module and Interface Options This section provides an overview of the 7G4280‐19 (Figure features of the DFE modules and how to configure them, refer to the Enterasys Matrix  DFE‐Platinum Series Configuration Guide. 7G4280-19 The 7G4280‐19 has 18, 1000BASE‐X compliant front‐panel ports that support a variety of  optional Small Form Factor Pluggable (SFP) Gigabit connections using optional Mini‐ Gigabit Interface Cards (MGBICs). There is also a slot for an optional network expansion  module (NEM).  The 7G4280‐19 can be installed in a Matrix E7, N7, N5, N3 or N1 chassis, but only  supports FTM2 data backplane interconnections in the Matrix E7 chassis. Traffic flow  from FTM2 to FTM1 can only be accomplished with a 7H4382‐25, 7H4382‐49, 7H4383‐49,  or 7H4385‐49 DFE module. Each of the front panel ports can operate in either half‐duplex or full‐duplex mode of  operation. The duplex mode can be determined by either auto‐negotiation or manual  configuration.  The DFE module ports can be configured to provide a high level of security, control traffic ...

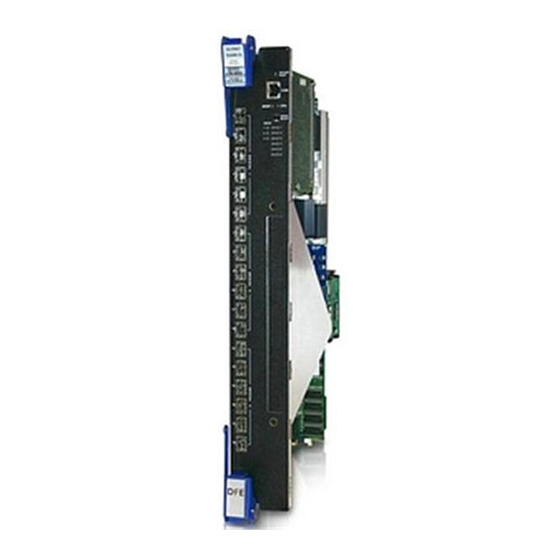

  • Page 23: 7G4280-19 Dfe-Platinum Module

    Figure 1-1 7G4280-19 DFE-Platinum Module È 1 OFFLINE/RESET switch 2 RJ45 COM port 3 MGMT LED 4 CPU LED 5 GROUP SELECT switch DFE Module and Interface Options À Á Â Ã Ä Å Æ Ç GROUP STATUS LEDs GROUP SELECT LEDs...

  • Page 24: Network Expansion Module Options

    Connectivity Network Expansion Module Options The 7G4280‐19 option slot provides access to an installed network expansion module  (NEM). Refer to the Enterasys Networks web site for a current listing of the available  NEMs. Specific installation instructions are shipped with each NEM. Connectivity 7G4280-19 The 7G4280‐19 DFE module has 18, 1000BASE‐X compliant, Small Form Factor Pluggable  (SFP) fixed front‐panel port slots for Gigabit Ethernet connections using optional Mini‐ Gigabit Interface Cards (Mini‐GBICs). The port slots enable you to install a  mix‐and‐match number of SFPs to meet a need for various Gigabit Ethernet connections.  There is also a slot for an optional network expansion module (NEM). The 7G4280‐19 DFE module can be installed in a Matrix E7, N7, N5, N3 or N1 chassis, but  only supports FTM2 data backplane interconnections in the Matrix E7 chassis. Traffic flow  from FTM2 to FTM1 can only be accomplished with a 7H4382‐25, 7H4382‐49, 7H4383‐49,  or 7H4385‐49 DFE module. Mini-GBICs At the printing of this document the following six Mini‐GBICs to support 1‐Gbps  fiber‐optic or copper connections were available.  • MGBIC‐LC01 for a 1000BASE‐SX compliant LC fiber‐optic multimode connection • MGBIC‐LC03 for a 1000BASE‐SX compliant LC fiber‐optic multimode connection • MGBIC‐LC09 for a 1000BASE‐LX compliant LC fiber‐optic single‐mode connection • MGBIC‐MT01 for a 1000BASE‐SX compliant MT‐RJ fiber‐optic single‐mode  connection  • MGBIC‐08 for a 1000BASE‐ELX compliant LC fiber‐optic single‐mode connection • MGBIC‐02 for a 1000BASE‐T compliant RJ45 copper connection Management Management of the module or system can be done using either in‐band or out‐of‐band ...

  • Page 25: Switch Configuration Using Webview

    Switch Configuration Using WebView Enterasys Networks’ HTTP‐based Web management application (WebView) is an  intuitive web tool for simple management tasks. Switch Configuration Using CLI Commands The CLI commands enable you to perform more complete switch configuration  management tasks. For CLI command set information and how to configure the module, refer to the Enterasys  Matrix DFE‐Platinum Series Configuration Guide. Secure Networks Policy Support Policy Enabled Networking manages the allocation of networking infrastructure  resources in a secure and effective manner. Using Secure Networks Policy, an IT  Administrator can predictably assign appropriate resources to the Users, Applications,  and Services that use the network; while blocking or containing access for inappropriate  or potentially dangerous network traffic. Using this technology it is possible, for the first  time, to align IT services with the needs of specific users and applications, and to leverage  the network as a key component of the organization’s security strategy. The Secure Networks Policy Architecture consists of 3 components: Classification Rules,  Network Services, and Behavioral Profiles. These are defined as follows: • Classification Rules determine how specific traffic flows (identified by Layer 2, Layer  3, and Layer 4 information in the data packet) are treated by each Switch or Router. In  general, Classification Rules are applied to the networking infrastructure at the  network edge/ingress point.  • Network Services are logical groups of Classification Rules that identify specific  networked applications or services. Users may be permitted or denied access to these  services based on their role within the organization. Priority and bandwidth rate  limiting may also be controlled using Network Services.  •...

  • Page 26: Standards Compatibility

    Standards Compatibility Standards Compatibility The DFE modules are fully compliant with the IEEE 802.3‐2002, 802.3ae‐2002,  802.1D‐1998, and 802.1Q‐1998 standards. The DFE module provides IEEE 802.1D‐1998  Spanning Tree Algorithm (STA) support to enhance the overall reliability of the network  and protect against “loop” conditions.  LANVIEW Diagnostic LEDs LANVIEW diagnostic LEDs serve as an important troubleshooting aid by providing an  easy way to observe the status of individual ports and overall network operations. 1-6 Introduction...
  • Page 27 LANVIEW Diagnostic LEDs DFE-Platinum Series Hardware Installation Guide 1-7...
  • Page 28 LANVIEW Diagnostic LEDs 1-8 Introduction...

  • Page 29: Chapter 2: Network Requirements

    1000BASE-SX/LX/ELX Network 1000BASE-T Network The network installation must meet the requirements to ensure satisfactory performance  of this equipment. Failure to do so will produce poor network performance. Note: The Enterasys Matrix DFE-Platinum Series Configuration Guide and the Cabling Guide referred to in the following sections can be found on the Enterasys Networks World Wide Web site: http://www.enterasys.com/ Refer to Link Aggregation Link Aggregation is a method of grouping multiple physical ports on a network device ...

  • Page 30: Module Placement In A Matrix E7 Chassis

    Module Placement in a Matrix E7 Chassis In normal usage (and typical implementations) there is no need to enable/disable ports for  Link Aggregation. The default values will result in the maximum number of aggregations  possible. If the switch is placed in a configuration with its peers not running the protocol,  no aggregations will be formed and the DFE modules will function normally (that is,  Spanning Tree will block redundant paths). For details about the commands involved with configuring the Link Aggregation  function, refer to the Enterasys Matrix DFE‐Platinum Series Configuration Guide. Module Placement in a Matrix E7 Chassis If you want to mix 6x1xxx, 6x2xxx, 6x3xxx, and 7H43xx‐xx series modules in the same  Matrix E7 chassis, it is necessary to have a DFE bridging module installed and follow the  instructions described in “Module Placement and Rules” on page 3‐7 to successfully  bridge data traffic to some or all modules in the Matrix E7 chassis. At the time of this  printing, the FTM1‐to‐FTM2 bridging modules available are: 7H4382‐25, 7H4382‐49,  7H4383‐49, and 7H4385‐49. 1000BASE-SX/LX/ELX Network Optional Mini‐GBICs installed in the 7G4280‐19 front‐panel ports 1 through 18, or in an  optional network expansion module provide Gigabit Ethernet connections operating at  1000 Mbps (1 Gbps). The device at the other end of the fiber‐optic connection must meet  IEEE 802.3‐2002 Gigabit Ethernet requirements for the devices to operate at Gigabit speed.  Refer to Appendix 1000BASE-T Network The 7G4280‐19 and optional network expansion module also support Mini‐GBICs for ...

  • Page 31: Chapter 3: Installation

    Electrical Hazard: Only qualified personnel should perform installation procedures. Riesgo Electrico: Solamente personal calificado debe realizar procedimientos de instalacion. Elektrischer Gefahrenhinweis: Installationen sollten nur durch ausgebildetes und qualifiziertes Personal vorgenommen werden. This chapter provides the instructions to install the 7G4280‐19 DFE module. Follow the  order of the sections listed below to correctly install the DFE module. For information about... Required Tools Unpacking the DFE Module Installing Optional Network Expansion Module (NEM) Installing Optional Mini-GBICs...

  • Page 32: Required Tools

    Table 3-1 Contents of 7G4280-19 Module Carton Item 7G4280-19 Installation Guide Customer Release Notes Remove the tape seal on the non‐conductive bag to remove the DFE module. Perform a visual inspection of the DFE module for any signs of physical damage.  Contact Enterasys Networks if there are any signs of damage. Refer to “Getting Help”   on page xviii for details. Installing Optional Network Expansion Module (NEM) Note: Install any optional equipment before proceeding to Installation modules in a Matrix E7 chassis. Refer to your release notes or the Enterasys Networks web site for the latest available ...

  • Page 33: Installing Optional Mini-Gbics

    Installing Optional Mini-GBICs This section describes how to install a Mini‐GBIC. For a list of supported Mini‐GBICs and  their specifications, refer to “Mini‐GBIC Input/Output Specifications” on page A‐2. Warning: Fiber-optic Mini-GBICs use Class 1 lasers. Do not use optical instruments to view the laser output. The use of optical instruments to view laser output increases eye hazard. When viewing the output optical port, power must be removed from the network adapter.

  • Page 34: Mini-Gbic With Mt-Rj Connector

    Installing Optional Mini-GBICs Installation To install a Mini‐GBIC with an MT‐RJ connection, refer to Figure connection, Figure 3‐2; or for an RJ45 connection, Figure Note: The following instructions apply whether you are installing a Mini-GBIC in an network expansion module as shown in the following figures or in the front-panel port slots 1 through 18 of the 7G4280-19. Hold the Mini‐GBIC with its top side facing up and its 7‐pin edge connector facing the ...

  • Page 35: Mini-Gbic With Lc Connector

    Figure 3-2 Mini-GBIC with LC Connector 1 Mini-GBIC (MGBIC-LC01 or MGBIC-LC09) 2 Mini-GBIC top side 3 7-Pin edge connector (insertion side) Figure 3-3 Mini-GBIC with RJ45 Connector Ä 1 Mini-GBIC (MGBIC-02) 2 Mini-GBIC top side 3 7-Pin edge connector (insertion side) Installing Optional Mini-GBICs 4 Port slot 5 Mini-GBIC...
  • Page 36 Installing Optional Mini-GBICs Removing the Mini-GBIC Caution: Do NOT remove a Mini-GBIC from a slot without releasing the locking tab located at the front of the Mini-GBIC. This can damage the Mini-GBIC. The Mini-GBIC and its host device are sensitive to static discharges. Use an antistatic wrist strap and observe all static precautions during this procedure.

  • Page 37: Backplane Connections And Installation Rules

    Backplane Connections and Installation Rules Note: A lowercase x indicates the general use of an alphanumeric character (for example, 6x1xx, the x’s indicate a combination of numbers or letters). The following sections describe the FTM1 and FTM2 backplane connections, and the  hardware configuration rules when installing first (6x1xx), second (6x2xx), third (6x3xx),  and fourth (7xxxxx) generation modules into the same Matrix E7 chassis. FTM1 and FTM2 Connectivity The Matrix E7 (6C107) chassis has backplanes referred to as FTM1 and FTM2. The 7xxxxx  DFE modules use FTM2 for high speed communication to each other and operate as one  switching unit with a single IP address. The traffic through these modules does not ...

  • Page 38: Examples, Module Placement In Matrix E7 Chassis

    Backplane Connections and Installation Rules Figure 3-4 Example 1 (Figure Shows the chassis fully populated with DFE modules (7xxxxx). These modules  communicate with each other via the FTM2 chassis backplane and act as a single  switching entity with one IP address. The DFE modules are configured using a Command  Line Interface set of commands. Rule: DFE modules can be installed in any available chassis slot in the Matrix E7 chassis.  Example 2 (Figure Shows the chassis fully populated with third generation modules (6x3xx). These modules  can also be installed in any available chassis slot in the Matrix E7 chassis, but operate as  individual modules with separate IP addresses. Each module is configured using Local  Management.  Rule: The 6x3xx modules can be installed in any available chassis slot in the Matrix E7  chassis.  Example 3 (Figure Shows chassis slots 1 through 5 populated with first and second generation modules  (6x1xx and 6x2xx). If a 6x1xx or 6x2xx series module is installed in slot 6 or 7, it will  operate in standalone mode (no backplane connectivity). Like the 6x3xx modules, the  6x1xx and 6x2xx modules operate as individual modules with separate IP addresses, and  each one is configured using Local Management. Rule: The 6x1xx and 6x2xx modules can communicate with each other when they are  installed in chassis slots 1 through 5 in the Matrix E7 chassis. If installed in slot 6 or 7, they  operate in standalone mode. 3-8 Installation Examples, Module Placement in Matrix E7 Chassis 3-4, 3-4,...
  • Page 39 Example 4 (Figure 3-4, Shows chassis slots 1 through 5 populated with a mix of 6x1xx, 6x2xx, and 6x3xx modules  and only third generation modules in slots 6 and 7. In this module arrangement, the 6x3xx module provides a proxy bridge, which enables  the 6x1xx and 6x2xx modules to communicate with 6x3xx modules in slot 6 or 7. If more  than one 6x3xx module is installed in slots 1 to 5, the module in the lowest numbered slot  performs the proxy function for slots 6 and 7. Therefore, if a 6x3xx module is already  performing the proxy function, and another 6x3xx module is inserted into a lower  numbered slot, connectivity will be temporarily interrupted, as the new board takes over  the proxy function. When a 6x3xx module in a lower numbered slot is removed, and there  is a 6x3xx module in a higher numbered slot, communication is not interrupted. For Local Management, plugging the Local Management connection into the 6x3xx  modules will allow management connections to all 6x1xx, 6x2xx, and 6x3xx modules. If  the Local Management connection is to a 6x1xx or 6x2xx board, only the modules in the  first five slots will be recognized by the management client. Rule: There must be at least one 6x3xx module in slots 1 through 5 to enable  communications between the 6x1xx, 6x2xx, and 6x3xx modules. Example 5 (Figure 3-4, E) Shows chassis slots 1 and 5 populated with 6x2xx and 6x1xx modules, respectively; slots 2  through 4 with DFE modules without a bridging module; and slots 6 and 7 with 6x3xx  modules.  In this module arrangement, the 6x2xx and 6x1xx modules in slots 1 and 5 can only  communicate with each other, because there is no 6x3xx module in one of the first five  slots to serve as the proxy bridge to communicate with the 6x3xx modules in slots 6 and 7.  The 7x4xxx DFE modules in slots 2, 3, and 4 will operate under one IP address. Since there  is no DFE bridging module, the DFE modules will not communicate with any other  modules in the chassis. Rule: In this example, there must be at least one 6x3xx series module, and a bridging  module in any of the slots 1 through 5 to enable communications between all generations  of modules in the chassis. Example 6 (Figure 3-4, F)

  • Page 40: Installing 7G4280-19 In Matrix E7 Or Matrix N7 Chassis

    éstos podrían dañarse. To install any module into the Matrix E7 Installation Rules” on page 3‐7 to familiarize yourself with the FTM1 and FTM2 backplane  connections and the module hardware installation rules. Then proceed to “Preparation”  on page 3‐10 to start the installation process. To install a DFE module into a Matrix N7 chassis, proceed directly to “Preparation” to  start the installation process. Preparation Remove the blank panel covering the slot in which the module will be installed. All  other slots must remain covered to ensure proper airflow for cooling. (Save the blank  plate in the event you need to remove the module.) Remove the module from the shipping box. (Save the box and packing materials in  the event the module needs to be reshipped.) Locate the antistatic wrist strap shipped with the chassis. Attach the antistatic wrist  strap to your wrist and plug the cable from the antistatic wrist strap into the ESD  grounding receptacle at the upper right corner of the chassis. Remove the module from the plastic bag. (Save the bag in the event the module must  be reshipped.) Observe all precautions to prevent damage from Electrostatic  Discharge (ESD). Examine the module for damage. If any damage exists, DO NOT install the module.  Immediately contact Enterasys Networks. Refer to “Getting Help”  on page xviii. 3-10 Installation chassis, refer to “Backplane Connections and ...

  • Page 41: Installation

    Installation To install the module, refer to Figure Caution: To prevent damaging the backplane connectors in the following step, take care that the module slides in straight and properly engages the backplane connectors. Ensure that the top lever lines up with the desired slot number located on the front panel of the chassis.

  • Page 42: Installing Module Into Matrix E7 Or N7 Chassis (Matrix E7 Shown)

    Installing 7G4280-19 in Matrix E7 or Matrix N7 Chassis Figure 3-5 1 Card guides 2 Slot number 6 (Left-most slot is 1) 3 Module card 4 Metal back panel 5 Upper/lower locking tabs (in proper open position) 6 Upper/lower locking tab (in closed position) 3-12 Installation Installing Module into Matrix E7 or N7 Chassis (Matrix E7 shown) Æ...

  • Page 43: Installing 7G4280-19 In Matrix N3, N5, Or N1 Chassis

    Installing 7G4280-19 in Matrix N3, N5, or N1 Chassis Caution: Failure to observe static safety precautions could cause damage to the DFE-Platinum module. Follow static safety handling rules and wear the antistatic wrist strap. Do not cut the non-conductive bag to remove the module. Sharp objects contacting the board or components can cause damage.

  • Page 44: Connecting To The Network

    Note: If the DFE module is being installed in a network using Link Aggregation, there are rules concerning the network cable and port configurations that must be followed for Link Aggregation to operate properly. Before connecting the cables, refer to the Enterasys Matrix DFE-Platinum Series Configuration Guide for the configuration information. For details on how to obtain manuals, refer to The front panel ports 1 through 18 and the 6 ports of the NEM support all Mini‐GBICs ...

  • Page 45: Monitoring And Verifying Front-Panel Port Connections

    Monitoring and Verifying Front-Panel Port Connections When installing Mini‐GBICs in the front‐panel ports 1 through 18, you may need to select  a group of ports to verify the port operation. Initially GROUP 1 LED is green, indicating  the status RX/TX LEDs are showing the activity of the Group 1 ports (1 through 6). To  view the receive and transmit activity on Group 2 ports (7 through 12), or Group 3 ports  (13  through 18), press the GROUP SELECT button for less than one second (see  Figure 3‐7) to step to the next GROUP of ports. The receive and transmit activity for that  group of segments is then indicated by the RX and TX LEDs for each segment. Monitoring and Verifying NEM Port Connections Unlike monitoring the front‐panel port status as described above, the status of the six  NEM ports is indicated by the RX/TX LEDs on the NEM front panel without the need to  select them, as described in “Connecting UTP Cables to Mini‐GBICs” on page 3‐16 and  “Connecting Fiber‐Optic Cables to Mini‐GBICs” on page 3‐21. Figure 3-7 Connecting a Twisted Pair Segment to the 7G4280-19 RJ45 cable connector RJ45 port connector Â...

  • Page 46: Connecting Utp Cables To Mini-Gbics

    Connecting to the Network Connecting UTP Cables to Mini-GBICs The MGBIC‐02 has a 1000BASE‐T RJ45 copper‐wire port connection with automatic  crossover detection. This port has internal crossovers and supports automatic‐polarity  sensing. Automatic‐polarity sensing eliminates the need for a crossover cable, regardless if the  connection is to another network device (such as a bridge, repeater, or router) or a  workstation. Note: The MGBIC-02 port on the 7G-6MGBIC or 7G-6MGBIC-A supports Category 5 Unshielded Twisted Pair (UTP) cabling with an impedance between 85 and 111 ohms. Category 3 cable is not supported.

  • Page 47: Cable Connection To Rj45 Copper Connector

    Figure 3-8 Cable Connection to RJ45 Copper Connector 1 Installed Mini-GBIC with RJ45 connector 2 Release tab 3 UTP RJ45 cable connector Ã Ä À  Á 4 Port 6 Receive LED (RX) 5 Port 6 Transmit LED (TX) DFE-Platinum Series Hardware Installation Guide 3-17 Connecting to the Network...
  • Page 48 Connecting to the Network Verify that a link exists by checking that the port RX (Receive) LED is ON (flashing  amber, blinking green, or solid green). Note: When installing Mini-GBICs in the front-panel ports 1 through 18, you may need to select a group of ports to verify the port operation. Initially GROUP 1 LED is green, indicating that the status RX/TX LEDs are showing the activity on Group 1 ports (1 through 6).

  • Page 49: Four-Wire Straight-Through Cable Rj45 Pinouts, Connections Between Switches And End-User Devices

    Figure 3-10 Four-Wire Straight-Through Cable RJ45 Pinouts, Connections Between Switches and End-User Devices À Ã 1 RJ45 device port 2 Other device port Figure 3-11 Eight-Wire Crossover Cable RJ45 Pinouts, Connections Between Hub Devices À 1 RJ45 device port 2 Other device port Á...

  • Page 50: Eight-Wire Straight-Through Cable Rj45 Pinouts, Connections Between Switches And End-User Devices

    Â 3 RJ45-to-RJ45 straight-through cable Note: If a link has not been established, refer to details. If the problem persists, refer to contacting Enterasys Networks for support. Á Chapter 4 for LED troubleshooting ” on page xviii for details on...

  • Page 51: Connecting Fiber-Optic Cables To Mini-Gbics

    Connecting Fiber-Optic Cables to Mini-GBICs This section provides the procedure for connecting 1‐Gigabit Ethernet fiber‐optic  segments from the network or other devices to Mini‐GBIC MT‐RJ or LC port connectors. Each fiber‐optic link consists of two fiber‐optic strands within the cable:  Transmit (TX) and Receive (RX) The transmit strand from a module port connects to the receive port of a fiber‐optic  Gigabit Ethernet device at the other end of the segment. The receive strand of the  applicable MT‐RJ port on the module connects to the transmit port of the fiber‐optic  Gigabit Ethernet device (shown in Figure Figure 3‐14). The following procedure describes how to connect an MT‐RJ cable (Figure to a Mini‐GBIC port connector. This procedure also applies to an LC cable connector  shown in (Figure 3‐14). Refer to Figure Remove the protective covers (not shown) from the MT‐RJ fiber‐optic port on the  Mini‐GBIC and from the connectors on each end of the cable. Note: Leave the protective covers in place when the connectors are not in use to prevent contamination. Caution: Do not touch the ends of the fiber-optic strands, and do not let the ends come in contact with dust, dirt, or other contaminants.

  • Page 52: Cable Connection To Mt-Rj Fiber-Optic Connectors

    Connecting to the Network Figure 3-13 1 Installed Mini-GBIC MT-RJ connecto 2 MT-RJ cable connector 3 Release tab 3-22 Installation Cable Connection to MT-RJ Fiber-Optic Connectors à Á Â Ä À 4 Port 6 Receive LED (RX) 5 Port 6 Transmit LED (TX)

  • Page 53: Cable Connection To Lc Fiber-Optic Connectors

    Figure 3-14 Cable Connection to LC Fiber-Optic Connectors 1 Installed Mini-GBIC LC connector 2 LC cable connector 3 Release tab Plug the other end of the cable into the appropriate port on the other device. Some  cables may be terminated at the other end with two separate connectors, one for each  fiber‐optic strand. In this case, ensure that the transmit fiber‐optic strand is connected  to the receive port and the receive fiber‐optic strand to the transmit port. Ã Ä À Á Â 4 Port 6 Receive LED (RX) 5 Port 6 Transmit LED (TX) DFE-Platinum Series Hardware Installation Guide 3-23 Connecting to the Network...

  • Page 54: Connecting To Com Port For Local Management

    RX and TX LEDs for each segment. Note: If a link has not been established, refer to details. If the problem persists, refer to contacting Enterasys Networks for support. Figure Chapter 4 for LED troubleshooting “Getting...

  • Page 55: Connecting To An Ibm Pc Or Compatible Device

    Using a UTP straight‐through cable and an RJ45‐to‐DB9 adapter, you can connect  products equipped with an RJ45 COM port to an IBM or compatible PC running a VT  series emulation software package. Using a UTP straight‐through cable and an RJ45‐to‐DB25 female adapter, you can connect  products equipped with an RJ45 COM port to a VT series terminal or VT type terminals  running emulation programs for the VT series. Using a UTP straight‐through cable and an RJ45‐to‐DB25 male adapter, you can connect  products equipped with an RJ45 COM port to a Hayes compatible modem that supports  9600 baud. Connecting to an IBM PC or Compatible Device To connect an IBM PC or compatible device, running the VT terminal emulation, to an  Enterasys Networks module COM port (Figure Connect the RJ45 connector at one end of the UTP straight‐through cable to the  communications COM port on the Enterasys Networks module. (The COM port is  also known as a Console port.) Plug the RJ45 connector at the other end of the UTP straight‐through cable into an  RJ45‐to‐DB9 adapter. Connect the RJ45‐to‐DB9 adapter to the communications port on the IBM PC. Turn on the PC and set the following parameters on your VT emulation package: Parameter Mode Transmit Bits Parity Stop Bit When these parameters are set, the Local Management password screen will display.  Refer to the appropriate Enterasys Matrix DFE‐Platinum Series Configuration Guide for  further information. Connecting to COM Port for Local Management 3‐15), proceed as follows:...

  • Page 56: Connecting To A Vt Series Terminal

    Connecting to COM Port for Local Management Figure 3-15 1 UTP straight-through cable 2 RJ45 COM port Connecting to a VT Series Terminal To connect a VT Series terminal to an Enterasys Networks DFE module COM port  (Figure 3‐16), use a UTP straight‐through cable with RJ45 connectors and an RJ45‐to‐DB25  female adapter, and proceed as follows: Connect the RJ45 connector at one end of the UTP straight‐through cable to the COM  port on the Enterasys Networks module. Plug the RJ45 connector at the other end of the UTP straight‐through cable into the  RJ45‐to‐DB25 female adapter. Connect the RJ45‐to‐DB25 adapter to the port labeled COMM on the VT terminal. Turn on the terminal to access the Setup Directory and set the following parameters: Parameter Mode Transmit Bits Parity...

  • Page 57: Connecting To A Modem

    When these parameters are set, the Local Management password screen will display.  Refer to the Enterasys Matrix DFE‐Platinum Series Configuration Guide for further  information. Figure 3-16 Connecting a VT Series Terminal à 1 UTP straight-through 2 RJ45 COM port Connecting to a Modem To connect a modem to an Enterasys Networks DFE a UTP straight‐through cable with RJ45 connectors and an RJ45‐to‐DB25 male adapter,  and proceed as follows: Connect the RJ45 connector at one end of the UTP straight‐through cable to the COM  port of the module. Plug the RJ45 connector at the other end of the UTP straight‐through cable into the  RJ45‐to‐DB25 modem adapter. Connect the RJ45‐to‐DB25 adapter to the communications port on the modem. Turn on the modem. Connecting to COM Port for Local Management Â...

  • Page 58: Connecting To A Modem

    Connecting to COM Port for Local Management With a PC connected to a remote modem, you can configure the switch remotely. To  accomplish this, you must configure your PC VT emulation package with the  following parameters: Parameter Mode Transmit Bits Parity Stop Bit When these parameters are set, the Local Management password screen will display.  Refer to the Enterasys Matrix DFE‐Platinum Series Configuration Guide for further  information. Figure 3-17 Å 1 UTP straight-through 2 RJ45 COM port 3 RJ45-to-DB25 modem adapter 3-28 Installation Connecting to a Modem Ä...

  • Page 59: Adapter Wiring And Signal Assignments

    Adapter Wiring and Signal Assignments RJ45 VT Series Port Adapter Wiring and Signal Diagram RJ45 Conductor Blue Yellow Green Orange COM Port Adapter Wiring and Signal Diagram Conductor Blue Green Orange Yellow DB25 DFE-Platinum Series Hardware Installation Guide 3-29 Connecting to COM Port for Local Management Signal Receive (RX) Transmit (TX)

  • Page 60: Completing The Installation

    Completing the Installation Completing the DFE module installation depends on if the module is being installed in • a new DFE module system (refer to “Completing the Installation of a New System” on  page 3‐30), or • an established, operating DFE module system (refer to “Completing the Installation of  a DFE Module in an Existing System” on page 3‐32). Completing the Installation of a New System In a new system of DFE modules, one of the installed DFE modules will become the  management module on chassis power up, and all DFE modules will automatically be set  to the factory default values. A complete list of the factory default values are provided in  Chapter 3 of the Enterasys Matrix DFE‐Platinum Series Configuration Guide. After installing all DFE modules into the host chassis and making the connections to the  network, proceed to the following First‐Time Log‐In Using a Console Port Connection  procedure to access the module management startup screen from your PC, terminal, or  modem connection. 3-30 Installation Modem Port Adapter Wiring and Signal Diagram DB25 Conductor Blue Orange Green...
  • Page 61 –  for Read‐Only access, – rw for Read‐Write access, or  admin –  for Super User access. (This access level allows Read‐Write access to all  modifiable parameters, including user accounts.) Press Enter. The Password prompt displays. Leave this string blank and press  information and Matrix prompt displays as shown in Figure The DFE module is now ready to be configured. For information about setting the IP  address and configuring Telnet settings for remote access to DFE management, refer to  Chapter 3 in the Enterasys Matrix DFE‐Platinum Series Configuration Guide. The CLI  commands enable you to initially set up and perform more involved management  configurations.  The Enterasys Matrix DFE‐Platinum Series Configuration Guide is available online at: http://www.enterasys.com/support/manuals If you require assistance, contact Enterasys Networks using one of the methods described  in “Getting Help”  on page xviii. in the 3‐24. The startup screen, Figure 3‐18.  DFE-Platinum Series Hardware Installation Guide 3-31 Completing the Installation Enterasys Matrix 3‐18, displays. Enter . The module ...

  • Page 62: Completing The Installation Of A Dfe Module In An Existing System

    Enterasys Networks, Inc. 50 Minuteman Rd. Andover, MA 01810-1008 U.S.A. Phone: E-mail: support@enterasys.com WWW: (c) Copyright Enterasys Networks, Inc. 2003 Chassis Serial Number: Chassis Firmware Revision: xx.xx.xx Matrix N7(su)-> Completing the Installation of a DFE Module in an Existing System In an established DFE module system, •...
  • Page 63 For information on the set password and set system login commands, refer to Chapter 3 in the Enterasys Matrix DFE-Platinum Series Configuration Guide The DFE module is now ready to be configured. For information about setting the IP ...
  • Page 64 Completing the Installation 3-34 Installation...

  • Page 65: Chapter 4: Troubleshooting

    For information about... Using LANVIEW Diagnostic LEDs Troubleshooting Checklist Overview of DFE Module Shutdown Procedure Recommended Shutdown Procedure Using OFFLINE/RESET Switch Last Resort Shutdown Procedure Using OFFLINE/RESET Switch Using LANVIEW Diagnostic LEDs The DFE module uses a built‐in visual diagnostic and status monitoring system called  LANVIEW. The LANVIEW LEDs (Figure status to aid in diagnosing network problems.  About the Management (MGMT) LED The MGMT LED (shown in Figure...

  • Page 66: Lanview Leds

    Using LANVIEW Diagnostic LEDs Viewing the Receive and Transmit Activity You can view the 7G4280‐19 receive and transmit port activity on the RX and TX LEDs.  However, only one group of six ports may be viewed at a time. To view the receive and transmit activity on a group of 7G4280‐19 segments, press the  GROUP SELECT button (see Figure interest (Groups 1 through 3). Each time the GROUP SELECT button is pressed for less  than one second, the GROUP LED lights up in sequence, indicating which group is  selected. The receive and transmit activity for that group of segments is then indicated by  the RX and TX LEDs for each port. Figure 4-1 1 MGMT LED Table 4‐1 describes the LED indications and provides recommended actions as  appropriate. Note: The terms used in • Flashing indicates LED is flashing randomly. • Blinking indicates LED is flashing at a steady rate (approximately 50% on, 50% off). •...

  • Page 67: Lanview Leds

    Recommended Action None. None. None. Ensure chassis has adequate power. None. If the LED remains amber for several minutes, contact Enterasys Networks for technical support. None. None. None. None. This state is activated when the OFFLINE/RESET switch is pressed for less than 1 second to start the process of an orderly shutdown.
  • Page 68 Port enabled, but no activity. If it is known that the port should be active and is not, contact Enterasys Networks for technical support. Flashing. Indicates data None. transmission activity. Rate of flashing indicates the data rate.

  • Page 69: Troubleshooting Checklist

    Ensure that the DFE module was installed properly according to the installation instructions in Chapter 3, and that the host chassis is providing power. Refer to the Enterasys Matrix DFE-Platinum Series Configuration Guide for proper setup procedures. Refer to Appendix A for proper COM port pinouts.
  • Page 70 Recommended Action Refer to the Enterasys Matrix DFE-Platinum Series Configuration Guide for the IP address assignment procedure. Enable port. Refer to the Enterasys Matrix DFE-Platinum Series Configuration Guide for instructions to enable/disable ports. Verify that a management VLAN exists and that it is associated with the Host Port.

  • Page 71: Overview Of Dfe Module Shutdown Procedure

    The DFE modules installed in a Matrix E7,Matrix N1, Matrix N3, Matrix N5, or Matrix N7  chassis are interdependent and operate under a single IP address as a single, distributed  switch system (hardware, databases, and persistent storage). In this operating  environment, the DFE module must shut down in an orderly fashion to ensure that the  other modules in the system and other devices on the network are notified of the  impending change. The device(s) can then make intelligent decisions and stabilize the  network before the change is made; thereby increasing network availability. You can shut down a DFE module in an operating system using the OFFLINE/RESET  switch shown in Figure • Recommended shutdown procedure (“Recommended Shutdown Procedure Using  OFFLINE/RESET Switch” on page 4‐8) • Last resort shutdown procedure (not recommended) Procedure Using OFFLINE/RESET Switch” on page 4‐8)  Figure 4-2 1 OFFLINE/RESET switch 4‐2. There are two procedures to shut down a DFE module. OFFLINE/RESET Switch Overview of DFE Module Shutdown Procedure (“Last Resort Shutdown  À DFE-Platinum Series Hardware Installation Guide 4-7...

  • Page 72: Recommended Shutdown Procedure Using Offline/Reset Switch

    Recommended Shutdown Procedure Using OFFLINE/RESET Switch Recommended Shutdown Procedure Using OFFLINE/RESET Switch Caution: Do not pull any DFE-Platinum module out of an operating chassis before it has completed its shutdown routine. Precaución: No retire los módulos DFE-Platinum del chasis en funcionamiento hasta que no se haya terminado con la rutina de apagado.

  • Page 73: Appendix A: Specifications

    This appendix provides information about the following: For information about... 7G4280-19 Specifications Mini-GBIC Input/Output Specifications Gigabit Ethernet Specifications COM Port Pinout Assignments Regulatory Compliance Enterasys Networks reserves the right to change the specifications at any time without  notice. 7G4280-19 Specifications Table A‐1 provides the Input/Output ports, processors and memory, physical, and  environmental module specifications for the 7G4280‐19 DFE module.  Table A-1 7G4280-19 Specifications Item Ports Ports 1 through 18 Option Slot Specifications Specification Mini-GBIC slots for up to 18 mix-and-match 1000BASE-SX, -LX, -ELX and 1000BASE-T compliant Mini-GBICs.

  • Page 74: Mini-Gbic Input/Output Specifications

    3.86 kg (8.5 lb) (one module without packaging) For the MTBF hours for this module, refer to the MTBF web site at URL http://www.enterasys.com/support/mtbf/ 5°C to 40°C (41°F to 104°F) -30°C to 73°C (-22°F to 164°F) 5% to 90% (non-condensing)

  • Page 75: Gigabit Ethernet Specifications

    Table A-2 Mini-GBIC Input/Output Port Specifications (continued) Item MGBIC-MT01 MGBIC-08 MGBIC-02 Gigabit Ethernet Specifications The following specifications for the Mini‐GBICs (shown in Table A‐3 through Table meet or exceed the IEEE 802.3z‐1998 standard. MGBIC-LC01/MGBIC-MT01 Specifications (1000BASE-SX) Table A-3 MGBIC-LC01/MGBIC-MT01 Optical Specifications Item Transmit Power (minimum) Receive Sensitivity Link Power Budget Table A-4 MGBIC-LC01/MGBIC-MT01 Operating Range Item 62.5 µm MMF 62.5 µm MMF 50 µm MMF...

  • Page 76: Mgbic-Lc03 Specifications (1000Base-Sx

    Gigabit Ethernet Specifications MGBIC-LC03 Specifications (1000BASE-SX) Table A-5 MGBIC-LC03 Optical Specifications Item Transmit Power (minimum) Transmit Power (maximum) Receive Sensitivity Link Power Budget (Multimode Only) 1. The maximum drive distance (up to 2 km) depends on the quality of the installed multimode fiber-optic cable segment.

  • Page 77: Mgbic-Lc09 Specifications (1000Base-Lx

    MGBIC-LC09 Specifications (1000BASE-LX) Table A-7 MGBIC-LC09 Optical Specifications Item Transmit Power (minimum) Receive Sensitivity Link Power Budget Table A-8 MGBIC-LC09 Operating Range Item 62.5 µm MMF 50 µm MMF 50 µm MMF 10 µm SMF MGBIC-08 Specifications (1000BASE-ELX) Table A-9 MGBIC-08 Optical Specifications Item Transmit Power (minimum) Receive Sensitivity...

  • Page 78: Mgbic-02 Specifications (1000Base-T

    COM Port Pinout Assignments MGBIC-02 Specifications (1000BASE-T) Table A-11 MGBIC-02 Specifications Item Supported Cable Type Maximum Length Connector Data Rate TX Output impedance RX Input impedance COM Port Pinout Assignments The COM port is a serial communications port for local access to Local Management.  Refer to Table Table A-12 COM Port Pin Assignments Signal Name Transmit Data (XMT) Clear to Send (CTS) Data Set Ready (DSR)

  • Page 79: Regulatory Compliance

    Regulatory Compliance The 7G4280‐19 meets the safety and electromagnetic compatibility (EMC) requirements  listed in Table Table A-13 Compliance Standards Regulatory Compliance Safety Electromagnetic Compatibility (EMC) A‐13: Standards UL 60950, CSA C22.2 No. 60950, 2006/95/EC, EN 60950, IEC 60950, EN 60825, 21 CFR 1040.10. 47 CFR Parts 2 and 15, CSA C108.8, 2004/108/EC, EN 55022, EN 61000-3-2, EN 61000-3-3, EN 55024, AS/ NZS CISPR 22, VCCI V-3.
  • Page 80 Regulatory Compliance A-8 Specifications...

  • Page 81: Appendix B: Mode Switch Settings And Installing Options

    Mode Switch Settings and Installing Options This appendix covers the following items: For information about... Required Tools Setting the Mode Switches Memory Locations Memory Replacement Procedures Required Tools Use the following tools to perform the procedures provided in this appendix: • Antistatic wrist strap • Phillips screwdriver Caution: An antistatic wrist strap is required to perform the procedures in this appendix.

  • Page 82: Setting The Mode Switches

    Switch 7 – Clear Persistent Data. Changing the position of this switch clears Persistent  Data on the next power‐up of the module. All user‐entered parameters (such as the IP  address, module names, and so forth) are reset to the factory default settings. Once  the module resets, you can either use the factory default settings or reenter your own  parameters. • Switch 8 – Clear Admin Password. Changing the position of this switch clears the  admin password, and restores the factory default password on the next power‐up of  the module. Once the module resets, you can either use the factory default settings or  reenter your own password. Note: Do not change the position of Switch 8 unless it is necessary to reset the admin password to its factory default setting. B-2 Mode Switch Settings and Installing Options...

  • Page 83: Memory Locations

    Memory Locations Figure B-1 Mode Switch Location À 1 Mode switch pack Memory Locations If the Dual in Line Memory Module (DIMM) or DRAM Single In‐line Memory Module  (SIMM) (FLASH memory) needs to be replaced, the following sections describe how to  access, locate, and replace these memory modules. If you have questions concerning the  replacement of either memory module, refer to “Getting Help”  on page xviii for details  on how to contact Enterasys Networks. Figure B‐2 shows the DIMM and DRAM SIMM locations on the main PC board. DFE-Platinum Series Hardware Installation Guide B-3...

  • Page 84: Memory Replacement Procedures

    Memory Replacement Procedures To replace the DIMM, proceed to “DIMM Replacement Procedure” on page B‐4. For  instructions to replace the DRAM SIMM, proceed to “DRAM SIMM Replacement  Procedure” on page B‐7.  If you have questions concerning the replacement of memory, refer to “Getting Help”  on  page xviii for details on how to contact Enterasys Networks. DIMM Replacement Procedure Caution: Observe all Electrostatic Discharge (ESD) precautions when handling sensitive electronic equipment. Precaución: Al trabajar con equipos electrónicos sensibles, tome todas las precauciones de seguridad para evitar descargas de electricidad estática.

  • Page 85: Removing The Optional Network Expansion Module (Nem

    Removing the Optional Network Expansion Module (NEM) Refer to Figure B‐3 and proceed as follows: Attach the antistatic wrist strap (refer to the instructions on the antistatic wrist strap  package). Figure B-3 Removing the Optional Network Expansion Module  1 Coverplate screws (2) 2 NEM 3 DFE module front panel Remove and save the two coverplate screws fastening the NEM to the DFE module  front panel. Remove and save the screw fastening the NEM to the standoff on the main PC board.  The screws removed in steps 2 and 3 are used later to reinstall the NEM. Lift and remove the NEM off the two main PC board connectors. Now you have  access to the DIMM. To replace the DIMM, proceed to “Removing the DIMM” on  page B‐6. Á...

  • Page 86: Removing The Existing Dimm

    Caution: Observe all Electrostatic Discharge (ESD) precautions when handling sensitive electronic equipment. Precaución: Al trabajar con equipos electrónicos sensibles, tome todas las precauciones de seguridad para evitar descargas de electricidad estática. To install a DIMM, refer to Figure Insert the DIMM down between the connector fingers. B-6 Mode Switch Settings and Installing Options Removing the Existing DIMM À Â 2 DIMM B‐5 and proceed as follows: B‐4, and ...

  • Page 87: Dram Simm Replacement Procedure

    Pivot the DIMM downward so the tabs on the connector arms align with the two  DIMM alignment notches. With the two connector arms spread outward, push the  DIMM down between the connector arms. Then release the two connector arms to  lock the DIMM into place. Reinstall the NEM. Refer to the installation instructions shipped with the NEM for  details. Figure B-5 Installing the DIMM 1 DIMM 2 Connector fingers DRAM SIMM Replacement Procedure Unlike the DIMM, the network expansion module does not need to be removed to access  the DRAM SIMM. Removing the DRAM SIMM Caution: Observe all Electrostatic Discharge (ESD) precautions when handling sensitive electronic equipment. Precaución: Al trabajar con equipos electrónicos sensibles, tome todas las precauciones de seguridad para evitar descargas de electricidad estática.

  • Page 88: Removing The Existing Dram Simm

    Precaución: Al trabajar con equipos electrónicos sensibles, tome todas las precauciones de seguridad para evitar descargas de electricidad estática. To install a DRAM SIMM, refer to Figure Push the connector arms away from the DRAM SIMM enough to insert the DRAM  SIMM into the connector contacts. Insert the DRAM SIMM straight down between the connector contacts enough for the  tabs on the connector arms to align with the two alignment notches.  Push the DRAM SIMM down into the connector contacts. Then rotate the two  connector arms toward the DRAM SIMM to lock it into place. This completes the installation of the DRAM SIMM. B-8 Mode Switch Settings and Installing Options Removing the Existing DRAM SIMM Á À Â 2 DRAM SIMM B‐7 and proceed as follows: À Connector contacts...

  • Page 89: Installing The Dram Simm

    Figure B-7 Installing the DRAM SIMM À 1 Connector arms 2 DRAM SIMM Ã Á Ã À Â 3 Connector contacts 4 Alignment notches (2) DFE-Platinum Series Hardware Installation Guide B-9 Memory Replacement Procedures...
  • Page 90 Memory Replacement Procedures B-10 Mode Switch Settings and Installing Options...
