6.5.14
Підключення узагальненого
сигналу про несправності (SSM)

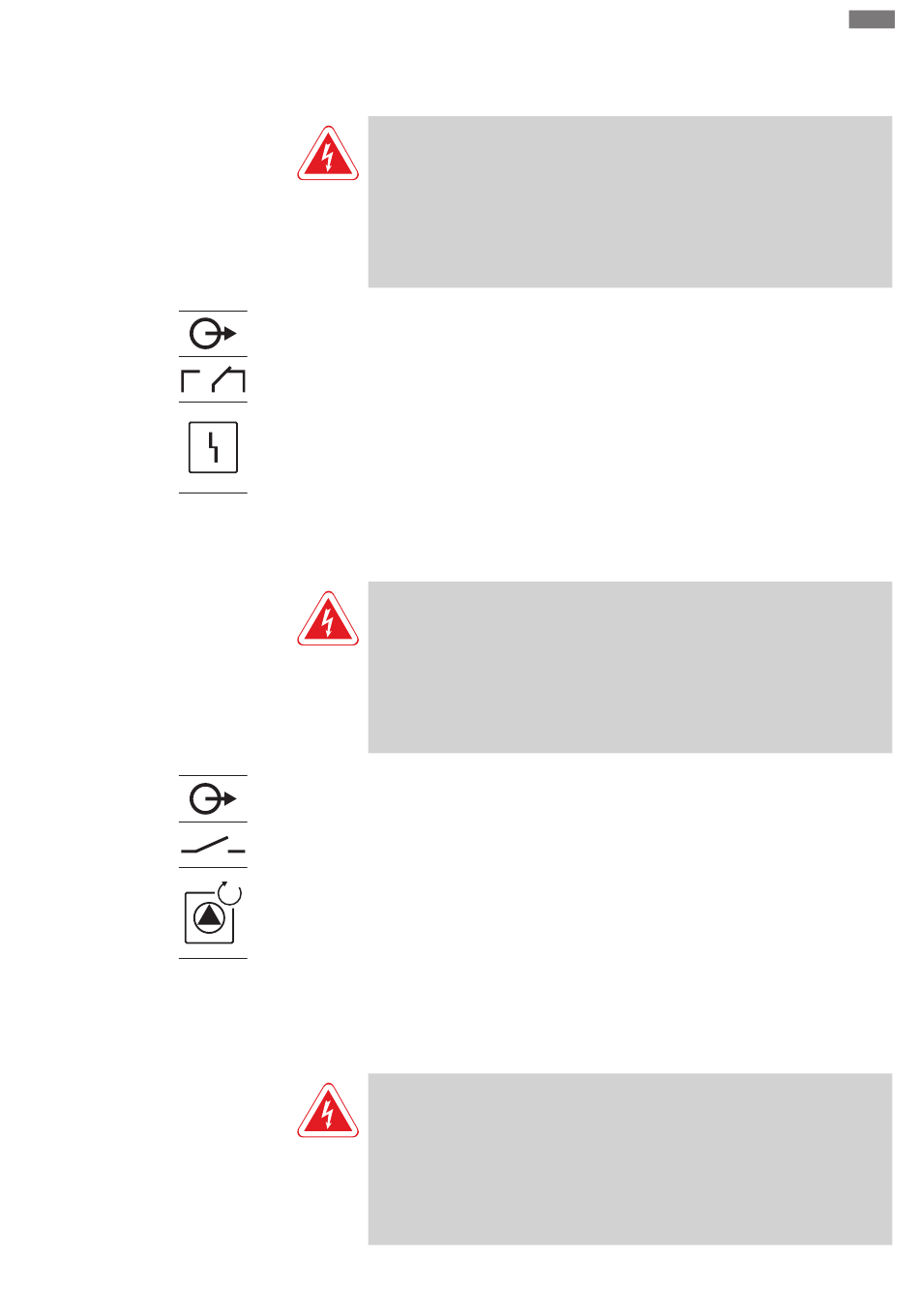

Fig. 19: Символ огляду під'єднання
6.5.15
Підключення роздільної
сигналізації про роботу (EBM)
x
Fig. 20: Символ огляду під'єднання
6.5.16
Підключення роздільної
сигналізації про несправність
(ESM)
Iнструкція з монтажу та експлуатації Wilo-Control EC/ECe-Booster
Встановлення
НЕБЕЗПЕКА
Ризик смертельного травмування через електричний струм від
зовнішнього джерела!
Енергопостачання здійснюється від зовнішнього джерела. Ця напруга на
клемах присутня навіть за вимкненого головного вимикача! Існує загроза для
життя! Перед виконанням будь-яких робіт потрібно відключити
енергопостачання від джерела! Електрик повинен виконувати електричні
роботи відповідно до місцевих приписів.
Узагальнений сигнал про несправності всіх насосів (SSM) виводиться через
окремий вихід.
▪ Тип контакту: безпотенційний перемикальний контакт.
▪ Навантаження на контакт:
– мінімальне: 12 В, 10 мА;
– максимальне: 250 В, 1 A.
Прокладений на місці встановлення під'єднувальний кабель провести через
кабельні вводи та закріпити. Під'єднати жили до клемної панелі відповідно до
схеми під'єднань. Номер клеми видно в огляді під'єднань на кришці.
НЕБЕЗПЕКА
Ризик смертельного травмування через електричний струм від
зовнішнього джерела!
Енергопостачання здійснюється від зовнішнього джерела. Ця напруга на
клемах присутня навіть за вимкненого головного вимикача! Існує загроза для
життя! Перед виконанням будь-яких робіт потрібно відключити
енергопостачання від джерела! Електрик повинен виконувати електричні
роботи відповідно до місцевих приписів.
Сигнал про роботу кожного насоса (EBM) виводиться через окремий вихід.
▪ Тип контакту: безпотенційний нормальнорозімкнутий контакт.
▪ Навантаження на контакт:
– мінімальне: 12 В, 10 мА;
– максимальне: 250 В, 1 A.
Прокладений на місці встановлення під'єднувальний кабель провести через
кабельні вводи та закріпити. Під'єднати жили до клемної панелі відповідно до
схеми під'єднань. Номер клеми видно в огляді під'єднань на кришці. «х» у
символі вказує на відповідний насос:
▪ 1 = насос 1;
▪ 2 = насос 2;
▪ 3 = насос 3.
НЕБЕЗПЕКА
Ризик смертельного травмування через електричний струм від
зовнішнього джерела!
Енергопостачання здійснюється від зовнішнього джерела. Ця напруга на
клемах присутня навіть за вимкненого головного вимикача! Існує загроза для
життя! Перед виконанням будь-яких робіт потрібно відключити
енергопостачання від джерела! Електрик повинен виконувати електричні
роботи відповідно до місцевих приписів.
uk
1137
