13.3 Přehled zapojení svorkovnice
1074
Příloha

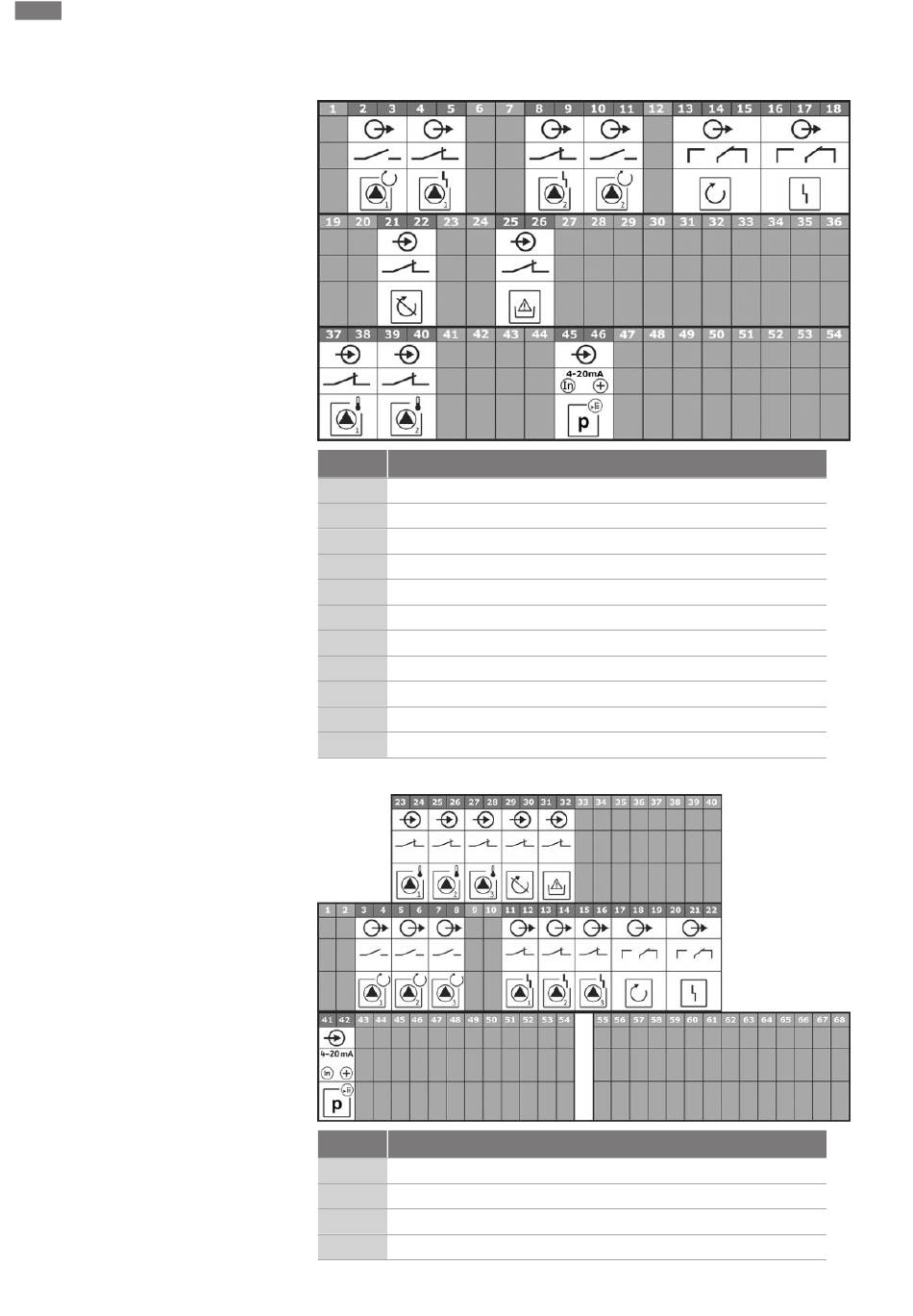

Schémata zapojení svorkovnic Wilo-Control EC-B2...
Svorka Funkce
Výstup: Jednotlivé provozní hlášení čerpadla 1
2/3
Výstup: Signalizace jednotlivých poruch čerpadla 1
4/5
Výstup: Signalizace jednotlivých poruch čerpadla 2
8/9
Výstup: Jednotlivé provozní hlášení čerpadla 2
10/11
13/14/15 Výstup: Sběrné provozní hlášení
16/17/18 Výstup: Sběrné poruchové hlášení
Vstup: Extern OFF
21/22
Vstup: Nedostatek vody/běh nasucho
25/26
Vstup: Termická kontrola vinutí čerpadla 1
37/38
Vstup: Termická kontrola vinutí čerpadla 2
39/40
Vstup: pasivní snímač tlaku 4–20 mA
45/46
Schémata zapojení svorkovnic Wilo-Control EC-B3...
Svorka Funkce
Výstup: Jednotlivé provozní hlášení čerpadla 1
3/4
Výstup: Jednotlivé provozní hlášení čerpadla 2
5/6
Výstup: Jednotlivé provozní hlášení čerpadla 3
7/8
Výstup: Signalizace jednotlivých poruch čerpadla 1
11/12
