Návod k montáži a obsluze Wilo-Control EC/ECe-Booster
Příloha
Svorka Funkce
Výstup: Signalizace jednotlivých poruch čerpadla 2
13/14
Výstup: Signalizace jednotlivých poruch čerpadla 3
15/16
17/18/19 Výstup: Sběrné provozní hlášení
20/21/22 Výstup: Sběrné poruchové hlášení
Vstup: Termická kontrola vinutí čerpadla 1
23/24
Vstup: Termická kontrola vinutí čerpadla 2
25/26
Vstup: Termická kontrola vinutí čerpadla 3
27/28
Vstup: Extern OFF
29/30
Vstup: Nedostatek vody/běh nasucho
31/32
Vstup: pasivní snímač tlaku 4–20 mA
41/42

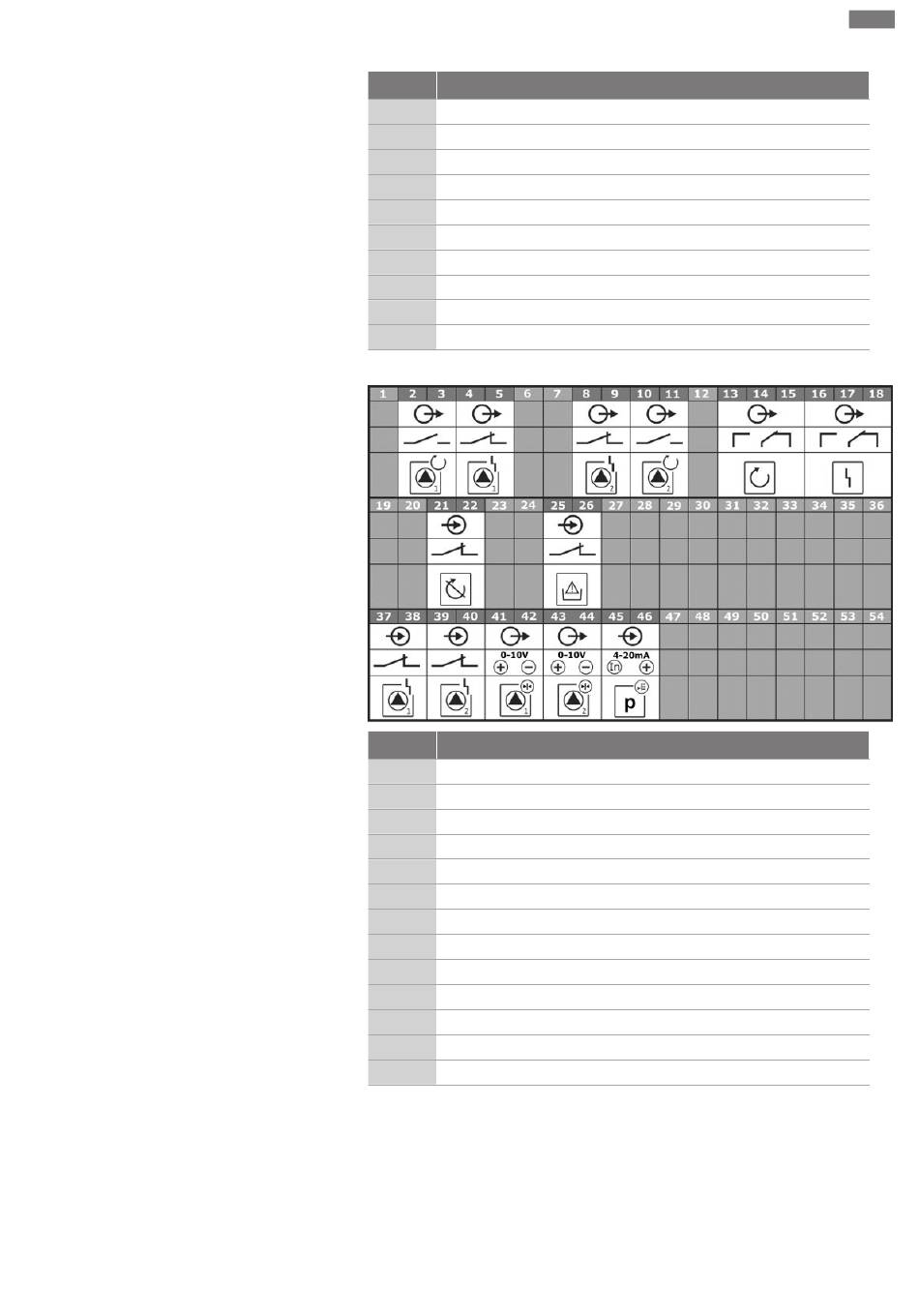

Schémata zapojení svorkovnic Wilo-Control ECe-B2...
Svorka Funkce
Výstup: Jednotlivé provozní hlášení čerpadla 1
2/3
Výstup: Signalizace jednotlivých poruch čerpadla 1
4/5
Výstup: Signalizace jednotlivých poruch čerpadla 2
8/9
Výstup: Jednotlivé provozní hlášení čerpadla 2
10/11
13/14/15 Výstup: Sběrné provozní hlášení
16/17/18 Výstup: Sběrné poruchové hlášení
Vstup: Extern OFF
21/22
Vstup: Nedostatek vody/běh nasucho
25/26
Vstup: Chybové hlášení frekvenčního měniče čerpadla 1
37/38
Vstup: Chybové hlášení frekvenčního měniče čerpadla 2
39/40
Výstup: Požadovaná hodnota tlaku čerpadla 1
41/42
Výstup: Požadovaná hodnota tlaku čerpadla 2
43/44
Vstup: pasivní snímač tlaku 4–20 mA
45/46
