1.6.5 Anschlussbeispiel Temperaturmessarmatur Warmwasser (PT1000)

In diesem Beispiel wird gezeigt, wie die Installation eines Warmwasser Temperatursensors (Figur 628 / 629)
durchzuführen ist. Wie in den vorangegangenen Beispielen, befindet sich die fest zugeordnete Kanalnummer in der
Seitenbenennung (Abb.: 1-7 a) sowie in der Beschreibung des jeweiligen Kanals (Abb.: 1-7 b). Der Anschluss der
Warmwasser Temperaturmessarmatur muss entsprechend der Abbildung 1-7 durchgeführt werden. Die beiden weißen
Adern der Temperaturmessarmatur werden zusammen an die Modulklemme KL3202 mit der Bezeichnung R-
angeschlossen. An die Karteneingänge mit der Bezeichnung R+ sowie RL wird jeweils eine rote Ader der
Temperaturmessarmatur angeschlossen. Hierbei gibt es keine Unterscheidungen zwischen den Adern.

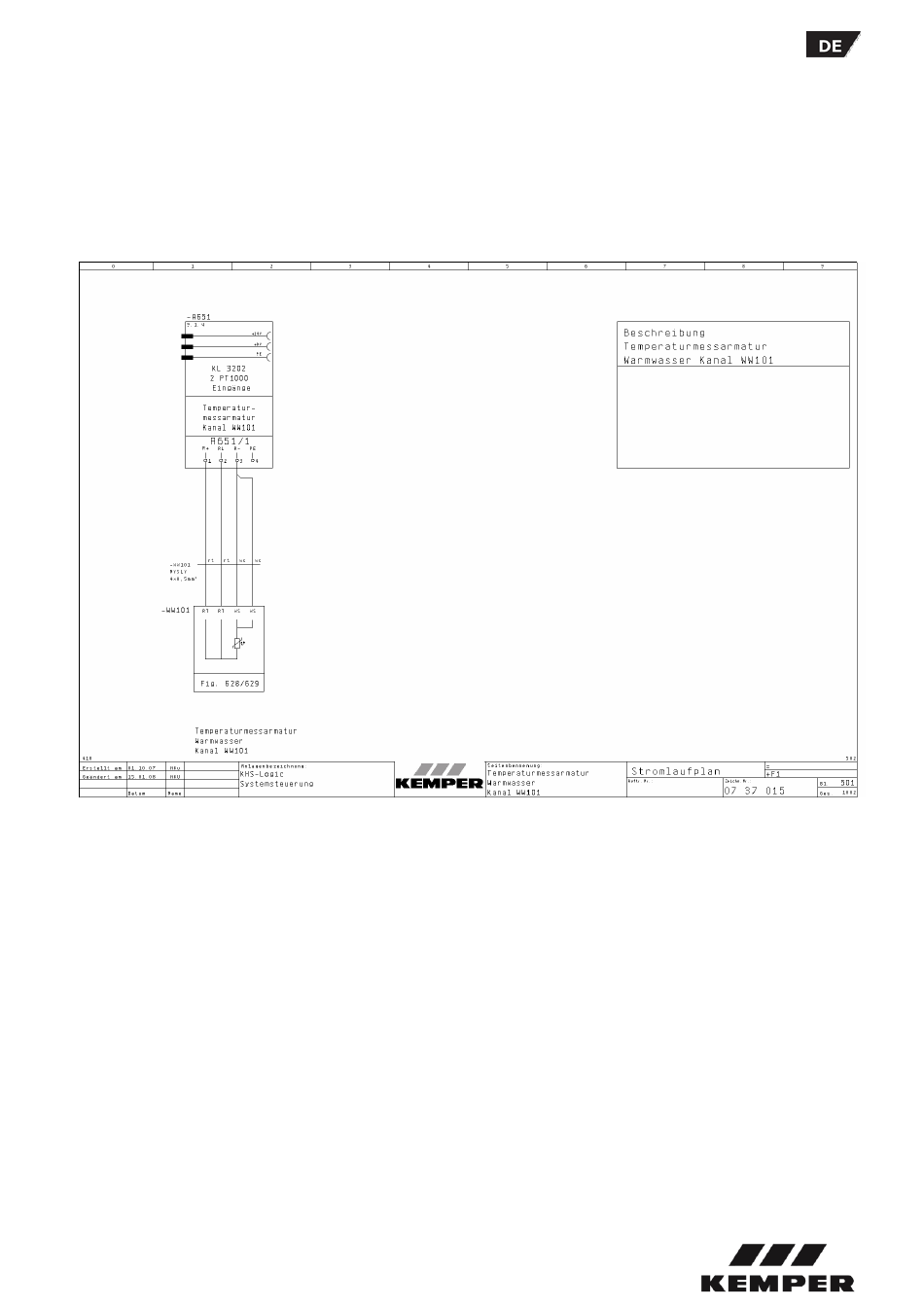

Abb.: 1-7 Auszug Schaltplan (Temperaturmessarmatur Warmwasser WW101)
- 8 -
a)
=6
8x
x.
xx
Ve
rl
ad
un
g
Hy
dr
at
an
la
ge
"S
ta
rt
)
"
b)
=6
8x
x.
xx
Ve
rl
ad
un
g
Hy
dr
at
an
la
ge
"S
ta
rt
)
"
