1.6.7 Aansluitvoorbeeld van de contacten „Storing" en „Bedrijfsklaar"
In dit voorbeeld wordt getoond hoe de meldingen „Storing", „Bedrijfsklaar" en "Waarschuwing
temperatuuroverschrijding en -onderschrijding" gebruikt kunnen worden. Om het potentiaalvrije wisselcontact voor
een "storingsmelding" te gebruiken (afb.: 1-9 a), moet de signaleringsleiding via de algemene klem –X7.1 en klem –X7.2
voor het afsluiten en –X7.3 voor het openen aangesloten worden.
Om het potentiaalvrije wisselcontact voor een „Bedrijfsklaar" melding te gebruiken (afb.: 1-9 b), moet de
signaleringsleiding via de algemene klem –X7.4 en klem –X7.5 voor het afsluiten en –X7.6 voor het openen aangesloten
worden.
Om het potentiaalvrije wisselcontact voor een „Waarschuwing temperatuuroverschrijding en -onderschrijding" te
gebruiken (afb.: 1-9 c), moet de signaleringsleiding via de algemene klem –X7.7 en klem –X7.8 voor het afsluiten en –
X7.9 voor het openen aangesloten worden.

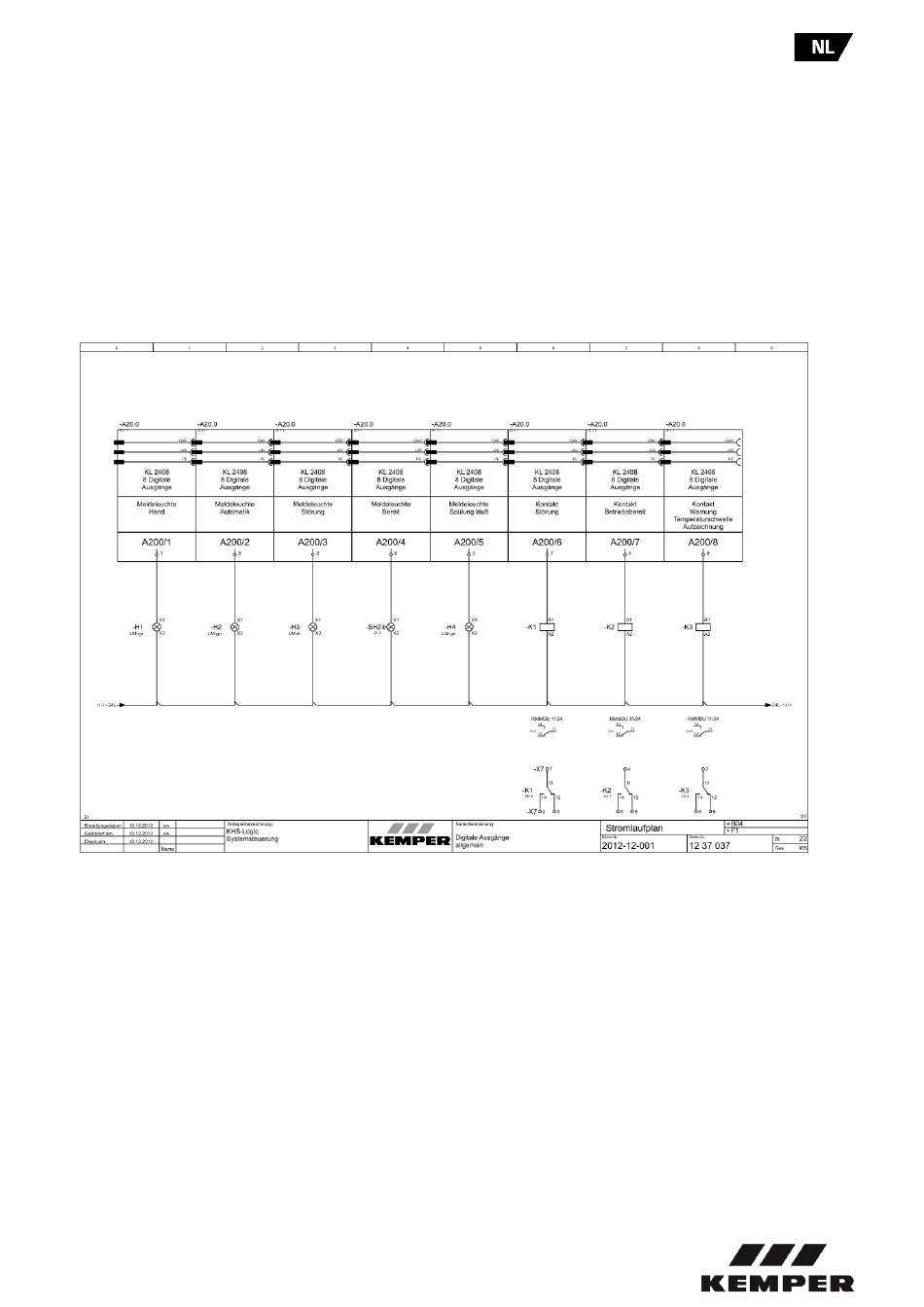

Afb.: 1-9 Uittreksel aansluitschema (digitale uitgangen algemeen)
a)
Hydratanlage "Start"
- 10 -
b) c)
=68xx.xx Verladung
)
