1.6.6 Anschlussbeispiel der Externen Freigabe

In diesem Beispiel wird gezeigt, wie sie die Externe Freigabe nutzen können, um das System z.B. beim Ausfall der
Hebeanlage zu sperren und weitere Spülungen zu verhindern.
Entfernen sie zuerst die Brücke (Abb.: 1-8 a) an Klemme –X7.7 und –X7.8.
Führen sie nun die Verbindungsleitung zwischen den beiden Klemmen über einen Potentialfreien Kontakt von z.B. ihrer
Hebeanlage. Der Kontakt muss im Fehlerfall öffnen.

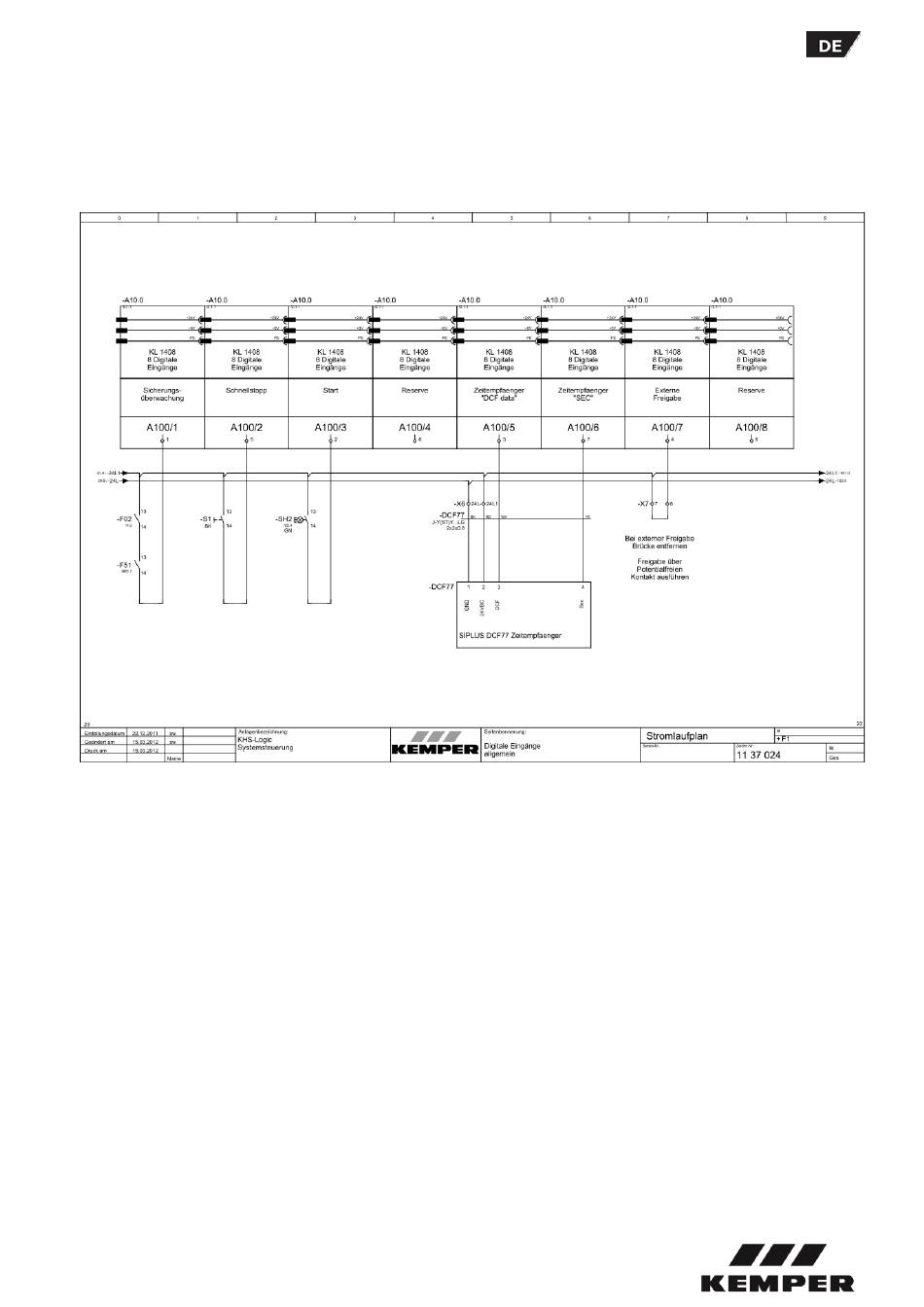

Abb.: 1-8 Auszug Schaltplan (Digitale Eingänge allgemein)
