1.6.2 Aansluitvoorbeeld flowsensor

Net als voor de servomotoren wordt ook hiervoor een vast toegewezen kanaal gebruikt. Voor de flowsensor is dat
kanaal D101. Hoe u het kanaal kunt toewijzen wordt in paragraaf 3.1.5 uitgelegd. De benaming van het kanaal is te
vinden in het veld paginabenaming (zie afb.: 1-4 a) en in de beschrijving van het kanaal D101 (zie afb.: 1-4 b).
De aansluiting van de flowsensor moet overeenkomstig afbeelding 1-4 en zoals in tabel 3 beschreven plaatsvinden. Dat
betekent dat de bruine (BN) draad op een klem met aanduiding 5L+, de zwarte (BK) draad op een klem met aanduiding
5L- en de blauwe (BU) draad op moduleklem A351/1 aangesloten moeten worden.
b)
c)
a)

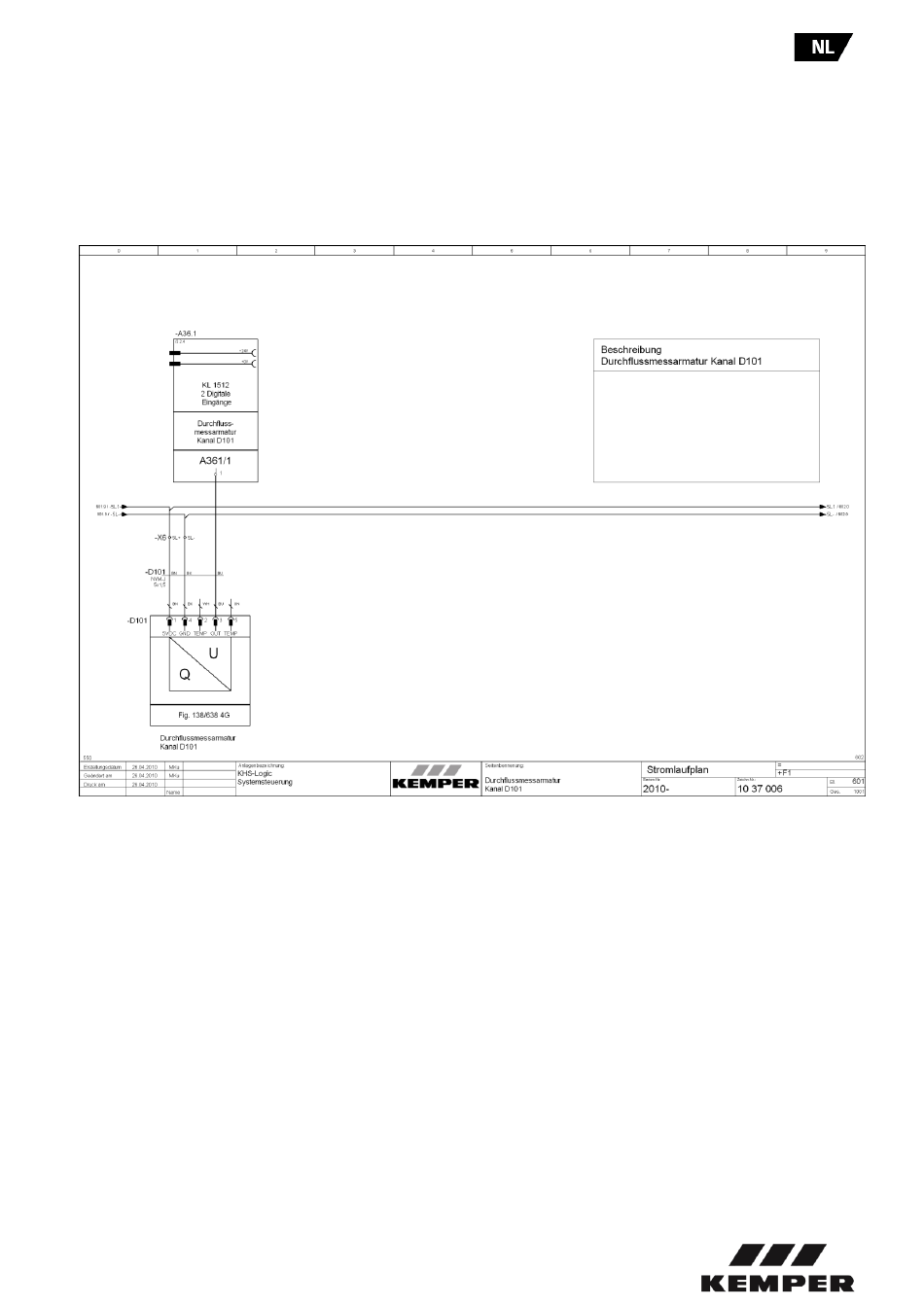

Afb.: 1-4 Uittreksel aansluitschema (flowsensor D101)
