Installatie- en bedieningshandleiding
KEMPER KHS Logic-besturing

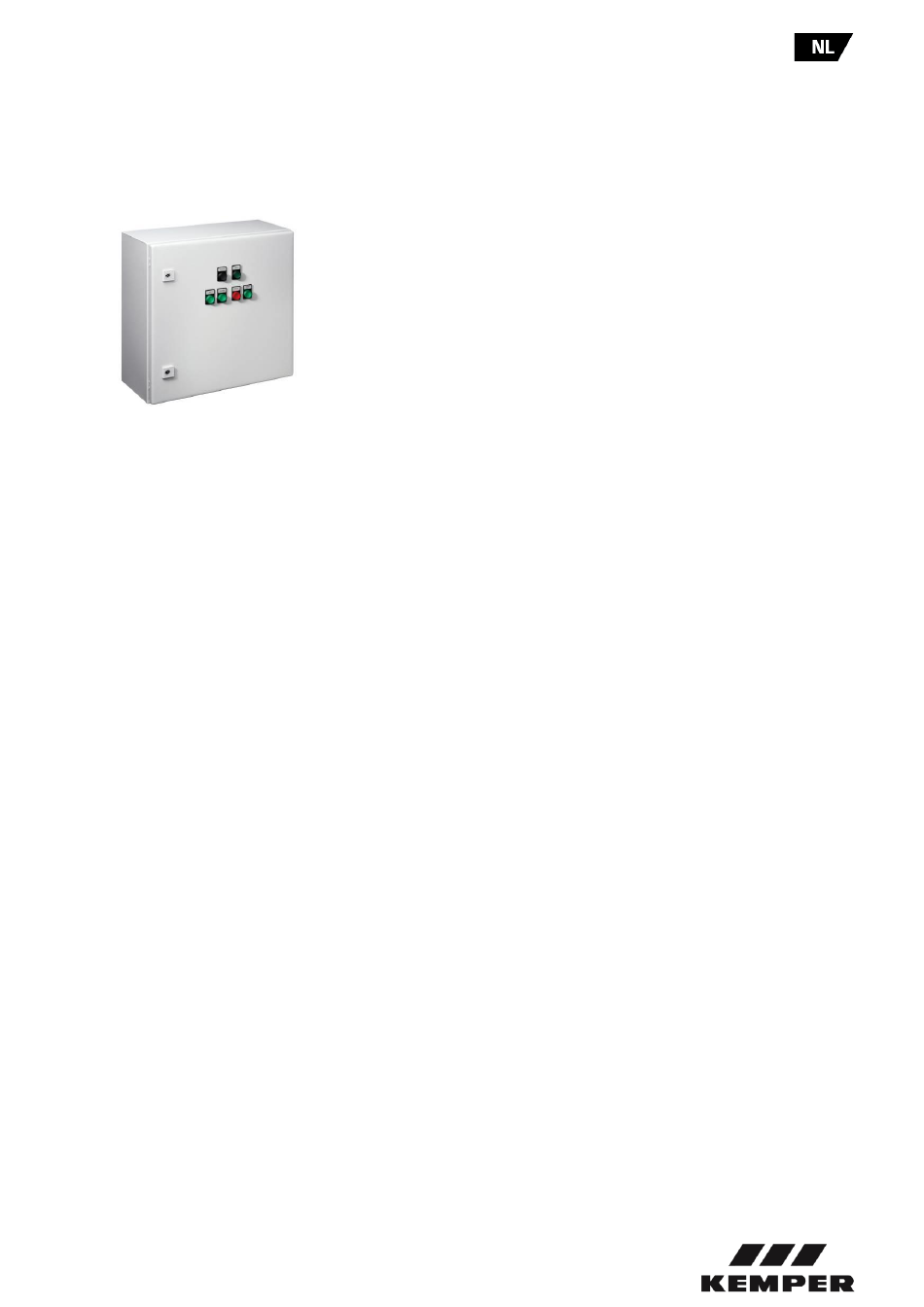

Figuur 686 02 003, individuele uitvoering
Inhoudsopgave
1. Installatie hardware
1.1 Systeemvereisten voor de computer (Laptop/PC) van de beheerder
1.2 Gebruik
1.3 Opbouw
1.4 Opbouwstructuur
1.4.1 Uitleg knoppen buitenkant schakelkast
1.5 Samenstelling hardware
1.6 Aansluitschema
1.6.1 Aansluitvoorbeeld afsluiter met servomotor type A
1.6.2 Aansluitvoorbeeld flowsensor
1.6.3 Aansluitvoorbeeld hygiënespoeler
1.6.4 Aansluitvoorbeeld temperatuursensor koud water (PT1000)
1.6.5 Aansluitvoorbeeld temperatuursensor warm water (PT1000)
1.6.6 Aansluitvoorbeeld van de externe vrijgave
1.6.7 Aansluitvoorbeeld van het contact „storing" en het contact „bedrijfsklaar"
2. Opzetten van de netwerkverbinding
3. Webserver
3.1 Voorbeeldproject „spoelen"
3.1.1 Gebruikers aanmaken
3.1.2 IP-adressen instellen
3.1.3 Componenten aanmaken
3.1.4 A-afsluiters configureren
3.1.5 B-afsluiters configureren
3.1.6 C-afsluiters configureren
3.1.7 Flowsensoren configureren
3.1.8 Temperatuursensoren configureren
3.1.9 Hygiënespoeler configureren
3.1.10 Overzicht van de afsluiters en sensoren
3.1.11 Handmatige bediening A-, B- of C-afsluiters en hygiënespoelers (eenmalige)
3.1.12 Handmatige bediening A- en B-afsluiters via een groep
3.1.13 Volumestroomspoelen via een enkele A-/C-afsluiter
3.1.14 Tijdspoelen via een enkele A-/C-afsluiter
3.1.15 Temperatuurspoelen via een enkele A-/C-afsluiter
3.1.16 Spoelprotocol
3.1.17 Actuele storingsmeldingen
3.1.18 Storings- / foutmeldingsprotocol
3.2 Temperatuurbewaking
3.2.1 Temperatuursensoren voor het drinkwater aanmaken
3.2.2 Temperatuursensoren voor het drinkwater configureren
3.2.3 Parameters opnemen/bewaken
3.2.4 Temperatuur-protocol
3.2.5 Overzicht van de temperatuurmetingen
3.2.6 Temperatuurstoring (te hoog of te laag)
3.3 Opslaan en terugzetten van de parameters
4. Tabel instructies voor de bekabeling van de losse componenten met de KHS Logic
5. Aansluiting op laptop, netwerk of GBS
Firmware versie: V-3.2.6
