3.1.3 Komponenten anlegen

Um die Hardware nun ordnungsgemäß anzulegen, bitte wie folgt vorgehen:

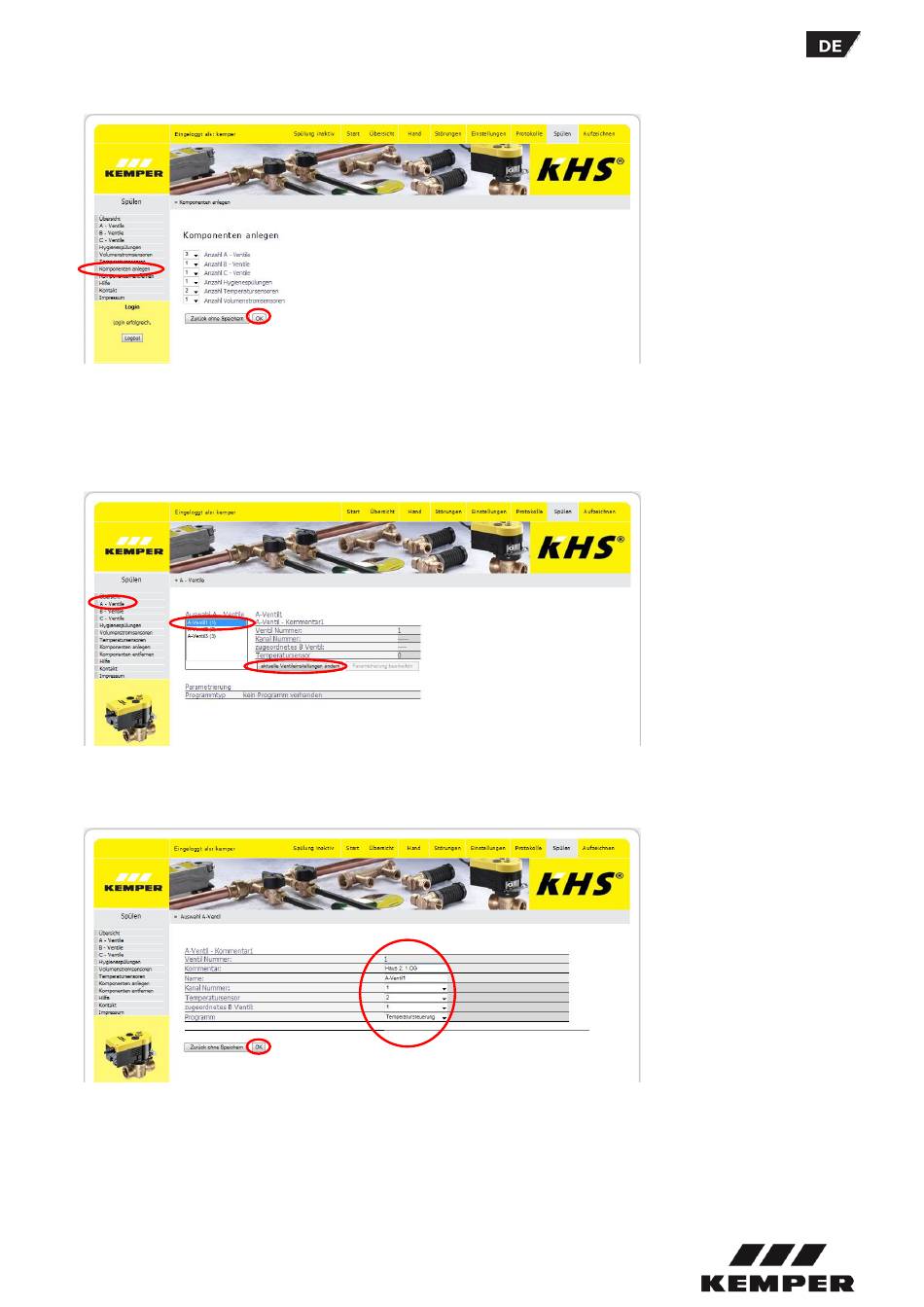

Gehen Sie zum Reiter „Komponenten anlegen". Stellen sie wie z.B. im Musterobjekt beschrieben die verbauten
Komponenten ein und übernehmen sie diese mit „OK".

3.1.4 A-Ventile konfigurieren

Um die A-Ventile nun ordnungsgemäß zu konfigurieren, bitte wie folgt vorgehen:
Gehen Sie zum Navigationspunkt „A-Ventile". Wählen sie das zu konfigurierende A-Ventil durch anklicken aus und
betätigen sie den Button „aktuelle Ventileinstellung ändern". Solange sie dieses nicht getan haben, ist der Button
„Parametrierung bearbeiten" nicht aktiv.
Wie in der symbolischen Darstellung im Musterobjekt zu sehen ist, sind drei A-Ventile mit den Kanalnummern 101, 102
und 103 vorhanden. Das A-Ventil 1 in diesem Fall hat den Kanal 1 (101), ist mit dem Temperatursensor 2 und dem
B-Ventil 1 verknüpft und wird via Temperatursteuerung ausgelöst. Eine Volumenspülung kann erst eingestellt werden,
nachdem, dem entsprechenden B-Ventil ein Volumensensor zugeordnet wurde. Sie haben noch die Möglichkeit den
Kommentar und den Namen nach ihren Wünschen zu bearbeiten. Anschließend die Änderungen mit „OK" bestätigen.
Für das Anlegen von A-Ventil 2 und A-Ventil 3 gehen sie gleichermaßen vor. Dem A-Ventil 2 wird der Kanal 2 (102)
zugewiesen, und dem A-Ventil 3 der Kanal 3 (103).
