1.6.4 Aansluitvoorbeeld temperatuursensor koud water (PT1000)

In dit voorbeeld wordt temperatuursensor 1 voor koud drinkwater op kanaal T101 aangesloten. Het vast toegewezen
kanaalnummer voor de temperatuursensor staat in het veld paginabenaming (afb.: 1-6 a) en in de beschrijving van het
betreffende kanaal (afb.: 1-6 b). De aansluiting van de temperatuursensor moet overeenkomstig afbeelding 1-6
plaatsvinden. De beide witte draden van de temperatuursensor worden samen op moduleklem KL3202 met aanduiding
R- aangesloten. Op de ingangen van de kaart met aanduidingen R+ en RL wordt ieder een rode draad van de
temperatuursensor aangesloten. Hierbij maakt het niet uit welke rode draad op welke ingang aangesloten wordt.

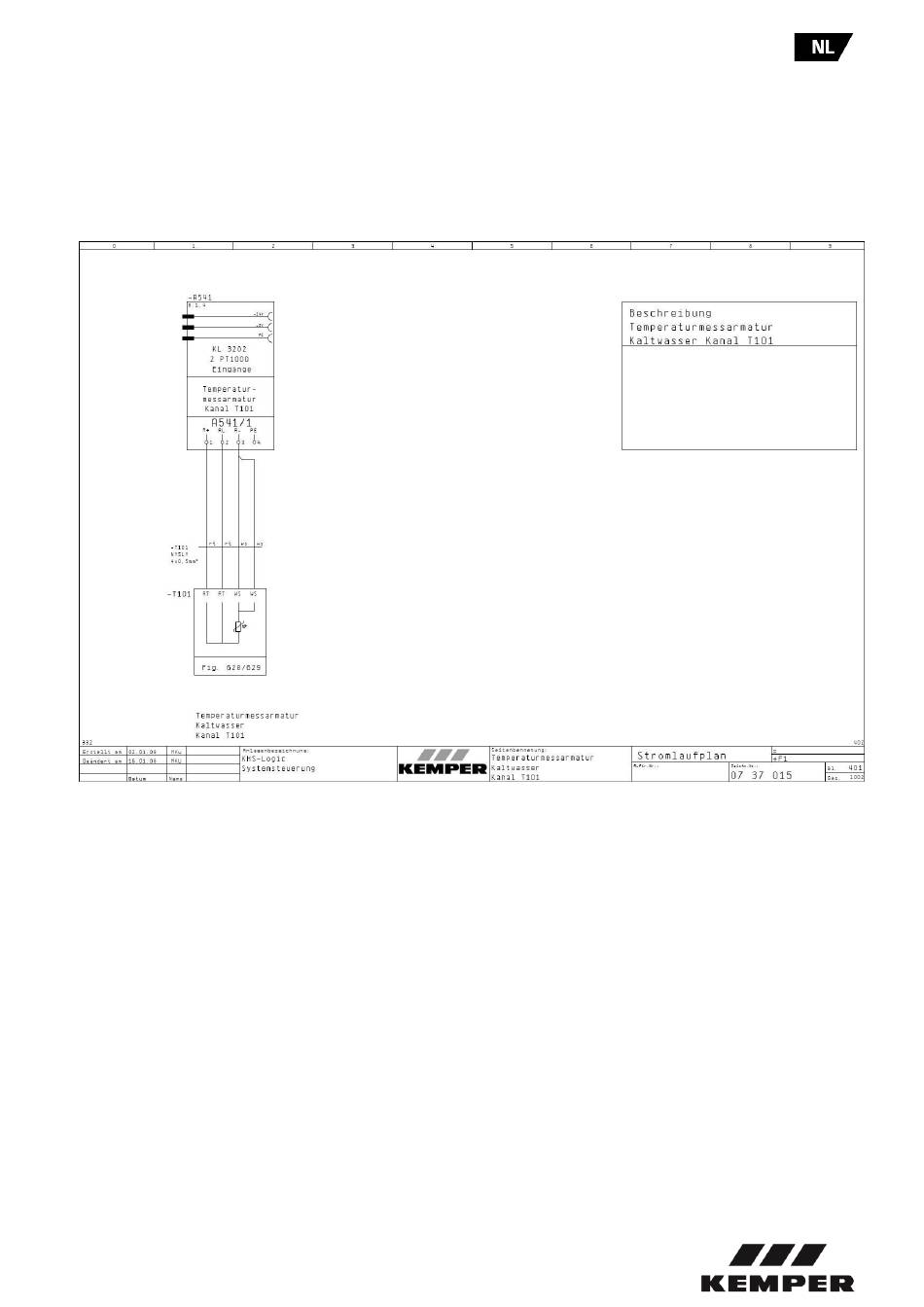

Afb.: 1-6 Uittreksel aansluitschema (Temperatuursensor koud water T101)
- 7 -
a)
=6
8x
x.
xx
Ve
rl
ad
un
g
Hy
dr
at
an
la
ge
"S
ta
rt
)
"
b)
=6
8x
x.
xx
Ve
rl
ad
un
g
Hy
dr
at
an
la
ge
"S
ta
rt
)
"
