1.6.5 Aansluitvoorbeeld temperatuursensor warm water (PT1000)

In dit voorbeeld wordt aangegeven hoe een temperatuursensor voor warm water (figuur 628 /629) aangesloten moet
worden. Net als in de voorgaande voorbeelden staat het vast toegewezen kanaalnummer in het veld paginabenaming
(afb.: 1-7 a) en in het beschrijvingsveld van het betreffende kanaal (afb.: 1-7 b). De aansluiting van de
temperatuursensor voor warm water moet overeenkomstig afbeelding 1-7 plaatsvinden. De beide witte draden van de
temperatuursensor worden samen op moduleklem KL3202 met aanduiding R- aangesloten. Op de ingangen van de
kaart met aanduidingen R+ en RL wordt ieder een rode draad van de temperatuursensor aangesloten. Hierbij maakt het
niet uit welke rode draad op welke ingang wordt aangesloten.

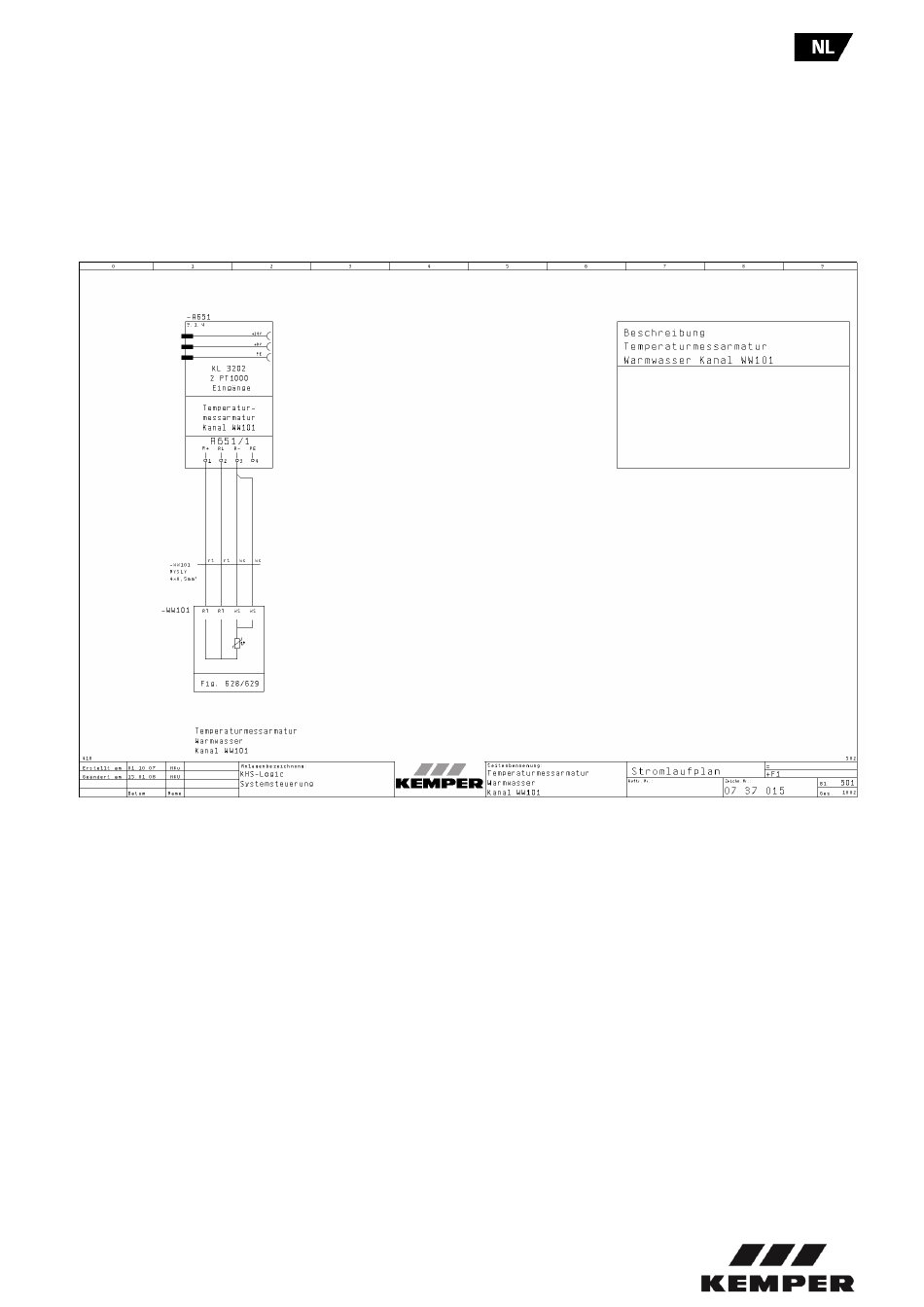

Afb.: 1-7 Uittreksel aansluitschema (Temperatuursensor warm water WW101)
- 8 -
a)
=6
8x
x.
xx
Ve
rl
ad
un
g
Hy
dr
at
an
la
ge
"S
ta
rt
)
"
b)
=6
8x
x.
xx
Ve
rl
ad
un
g
Hy
dr
at
an
la
ge
"S
ta
rt
)
"
