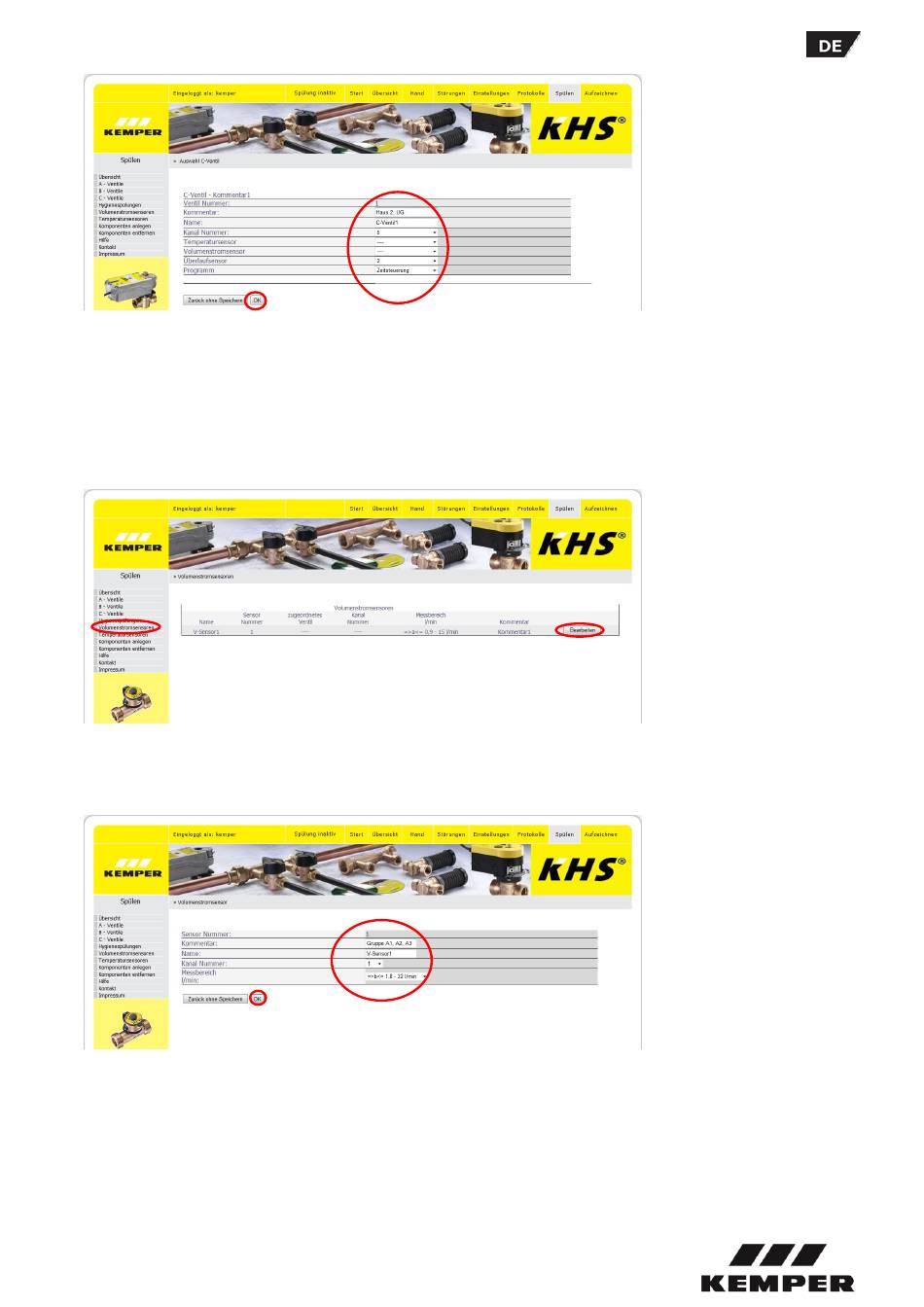

Wie in der symbolischen Darstellung im Musterobjekt zu sehen ist, ist nur ein C-Ventil vorhanden.
Das C-Ventil 1 in diesem Fall hat den Kanal 5 (105), ist mit dem Überlaufsensor 2 verknüpft und wird per Zeitsteuerung
ausgelöst.
Sie haben noch die Möglichkeit den Kommentar und den Namen nach ihren Wünschen zu bearbeiten. Anschließend die
Änderungen mit „OK" bestätigen. Für das Anlegen von weiteren C-Ventilen gehen sie gleichermaßen vor.

3.1.7 Volumenstromsensoren konfigurieren

Wie im Musterprojekt dargestellt, soll insgesamt ein Volumenstromsensor angelegt werden.
Um diesen konfigurieren zu können wählen sie den Navigationspunkt „Volumenstromsensor" und klicken sie bei dem
entsprechenden Sensor auf „Bearbeiten"
Stellen sie nun den entsprechenden Messbereich des Sensors ein (siehe Aufkleber auf dem Sensor) und weisen sie ihm
den entsprechenden Kanal zu. In diesem Fall haben wir nur einen Volumenstromsensor auf dem Kanal 1 (101).
Sie haben noch die Möglichkeit den Kommentar und den Namen nach ihren Wünschen zu bearbeiten
Bestätigen sie ihre Änderungen durch betätigen von „OK". Bei weiteren Sensoren gehen sie gleichermaßen vor.
