1.6.6 Aansluitvoorbeeld van de externe vrijgave

In dit voorbeeld wordt getoond hoe de externe vrijgave gebruikt kan worden om bijv. het systeem bij uitval van de
afvalwaterpomp te blokkeren en verdere spoelprocessen te verhinderen.
Eerst moet de brugaansluiting (afb.: 1-8 a) op klemmen –X7.7 en –X7.8 verwijderd worden. Nu moet de
verbindingsleiding tussen de twee klemmen via een potentiaalvrij contact van bijv. de schakelaar geleid worden. Het
contact moet opengaan in het geval van een storing.

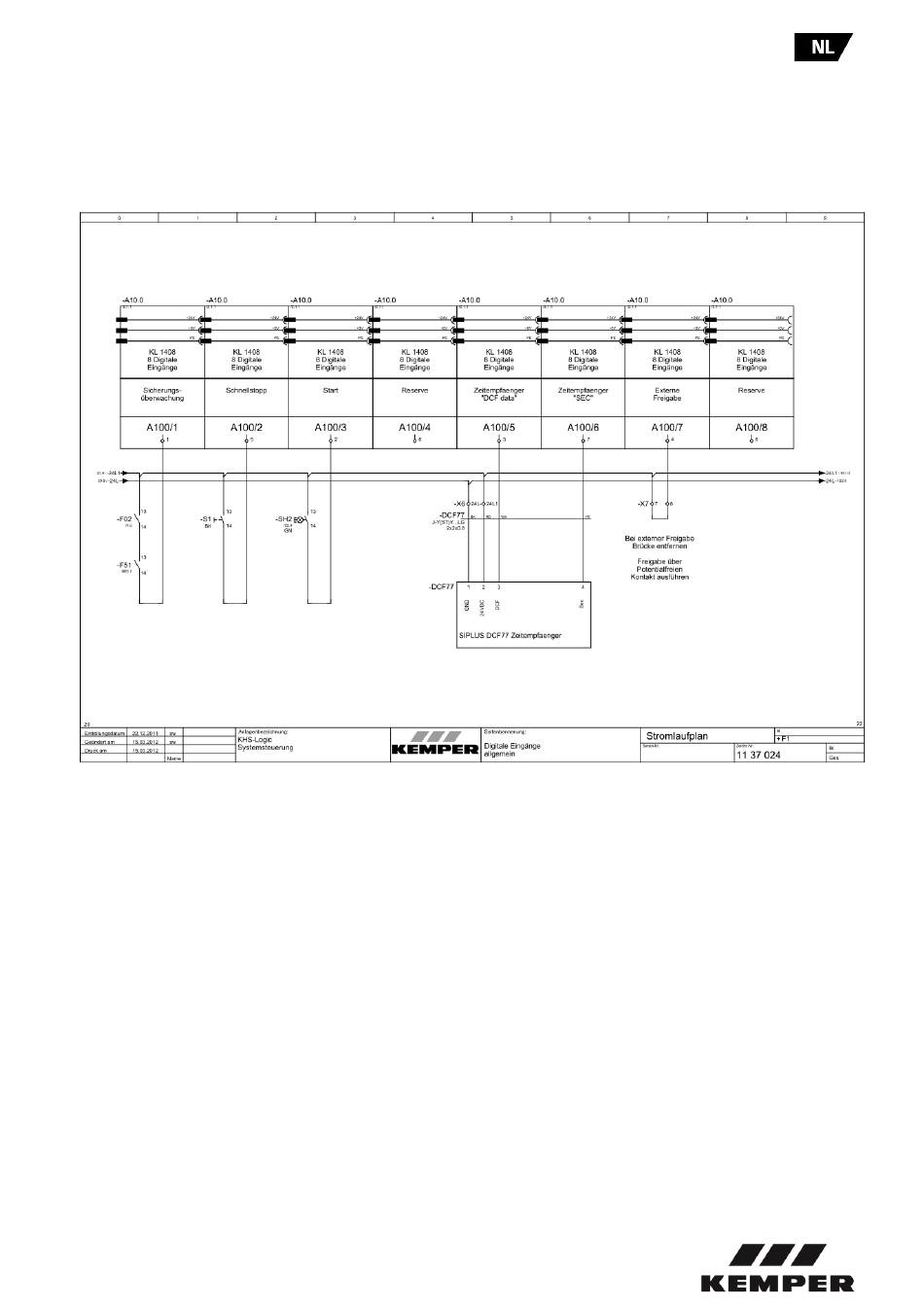

Afb.: 1-8 Uittreksel aansluitschema (digitale ingangen algemeen)
- 9 -
a)
=6
8x
x.
xx
Ve
rl
ad
un
g
Hy
dr
at
an
la
ge
"S
ta
rt
)
"
