1.6.2 Anschlussbeispiel Durchflussmessarmatur

Wie bei den Stellantrieben wird hier ebenfalls ein fest zugeordneter Kanal ausgewählt. Bitte Kanal D101 verwenden.
Wie Sie den Kanal zuweisen wird in Kapitel 3.1.5 genau erklärt. Die Kanalbezeichnung finden Sie im Schaltplan in der
Seitenbenennung (siehe Abb.: 1-4 a) sowie in der Beschreibung des Kanals D101 (siehe Abb.: 1-4 b) wieder.
Der Anschluss der Durchflussmessarmatur muss entsprechend der Abbildung 1-4 bzw. wie in Tabelle 3 dargestellt
durchgeführt werden. Das bedeutet, dass die braune (BN) Ader auf eine Reihenklemme mit der Bezeichnung 5L+, die
schwarze (BK) Ader auf eine Reihenklemme mit Bezeichnung 5L- und die blaue (BU) Ader auf die Modulklemme A351/1
angeschlossen werden muss.
b)
c)
a)

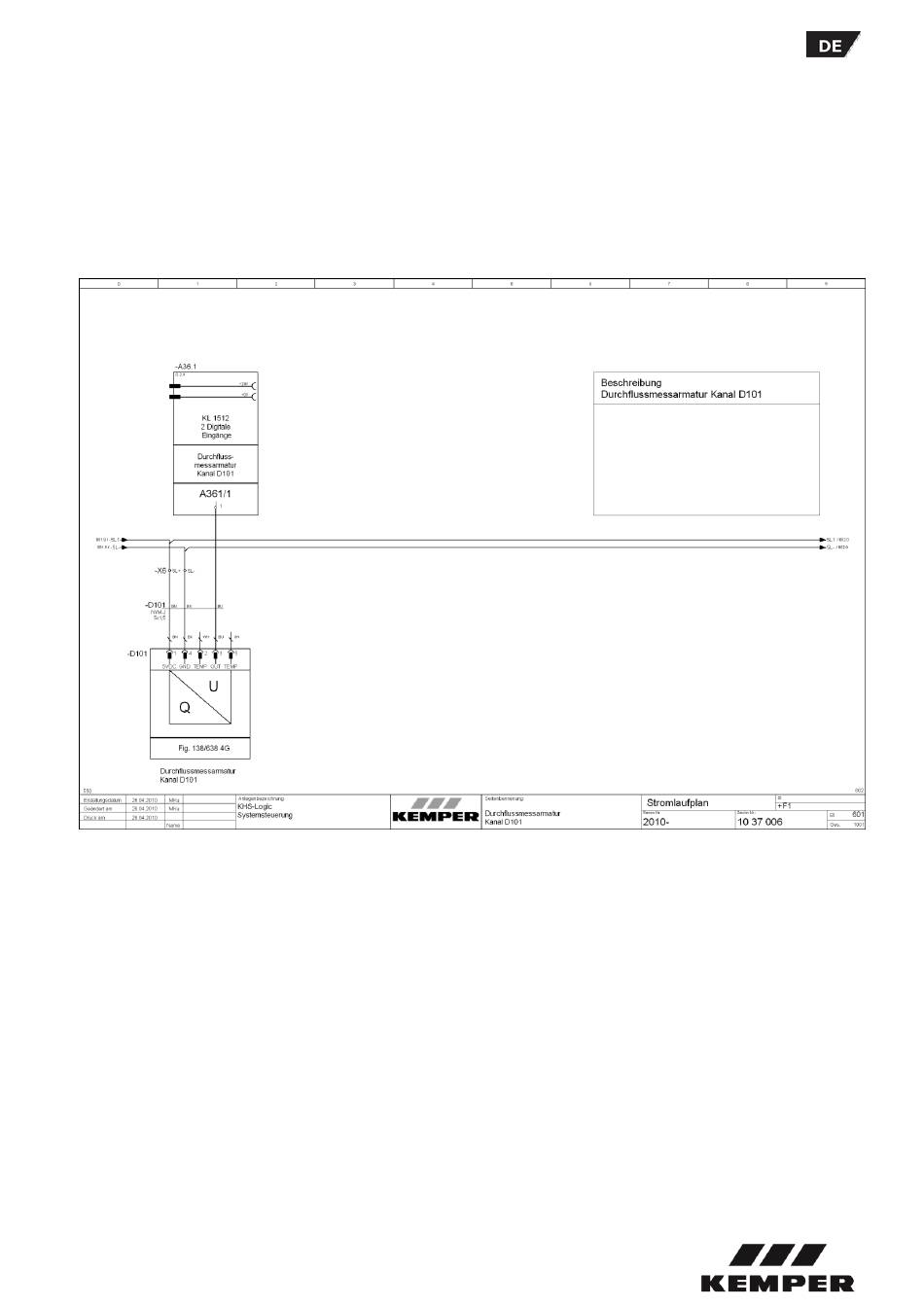

Abb.: 1-4 Auszug Schaltplan (Durchflussmessarmatur D101)
- 5 -
