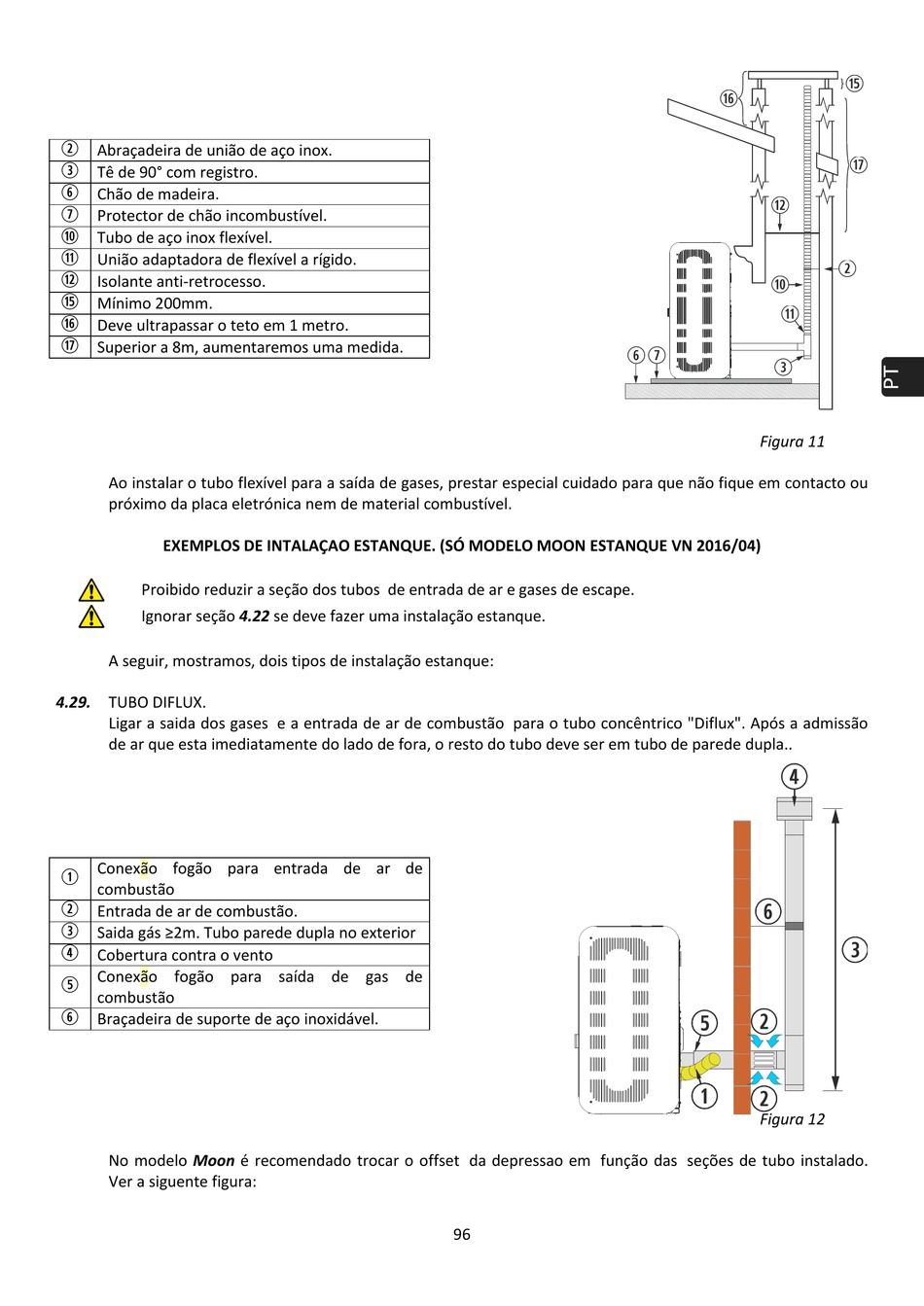

Abraçadeira de união de aço inox.

Tê de 90° com registro.

Chão de madeira.

Protector de chão incombustível.

Tubo de aço inox flexível.

União adaptadora de flexível a rígido.

Isolante anti-retrocesso.

Mínimo 200mm.

Deve ultrapassar o teto em 1 metro.

Superior a 8m, aumentaremos uma medida.
Ao instalar o tubo flexível para a saída de gases, prestar especial cuidado para que não fique em contacto ou
próximo da placa eletrónica nem de material combustível.
EXEMPLOS DE INTALAÇAO ESTANQUE. (SÓ MODELO MOON ESTANQUE VN 2016/04)
Proibido reduzir a seção dos tubos de entrada de ar e gases de escape.
Ignorar seção 4.22 se deve fazer uma instalação estanque.
A seguir, mostramos, dois tipos de instalação estanque:
4.29. TUBO DIFLUX.
Ligar a saida dos gases e a entrada de ar de combustão para o tubo concêntrico "Diflux". Após a admissão
de ar que esta imediatamente do lado de fora, o resto do tubo deve ser em tubo de parede dupla..
Conexão fogão para entrada de ar de

combustão

Entrada de ar de combustão.

Saida gás ≥2m. Tubo parede dupla no exterior

Cobertura contra o vento
Conexão fogão para saída de gas de

combustão

Braçadeira de suporte de aço inoxidável.
No modelo Moon é recomendado trocar o offset da depressao em função das seções de tubo instalado.
Ver a siguente figura:

96








Figura 11
Figura 12
