Abrazadera de sujeción de acero inoxidable.

Te de 90° con registro.

Suelo de madera.

Protector del suelo no combustible.

Tubo flexible de acero inoxidable aislado.

Manguito aislado unión rígido a flexible.

Mínimo 200mm.

Debe sobrepasar 1 metro el tejado.

Mayor a 8 m aumentaremos una medida.

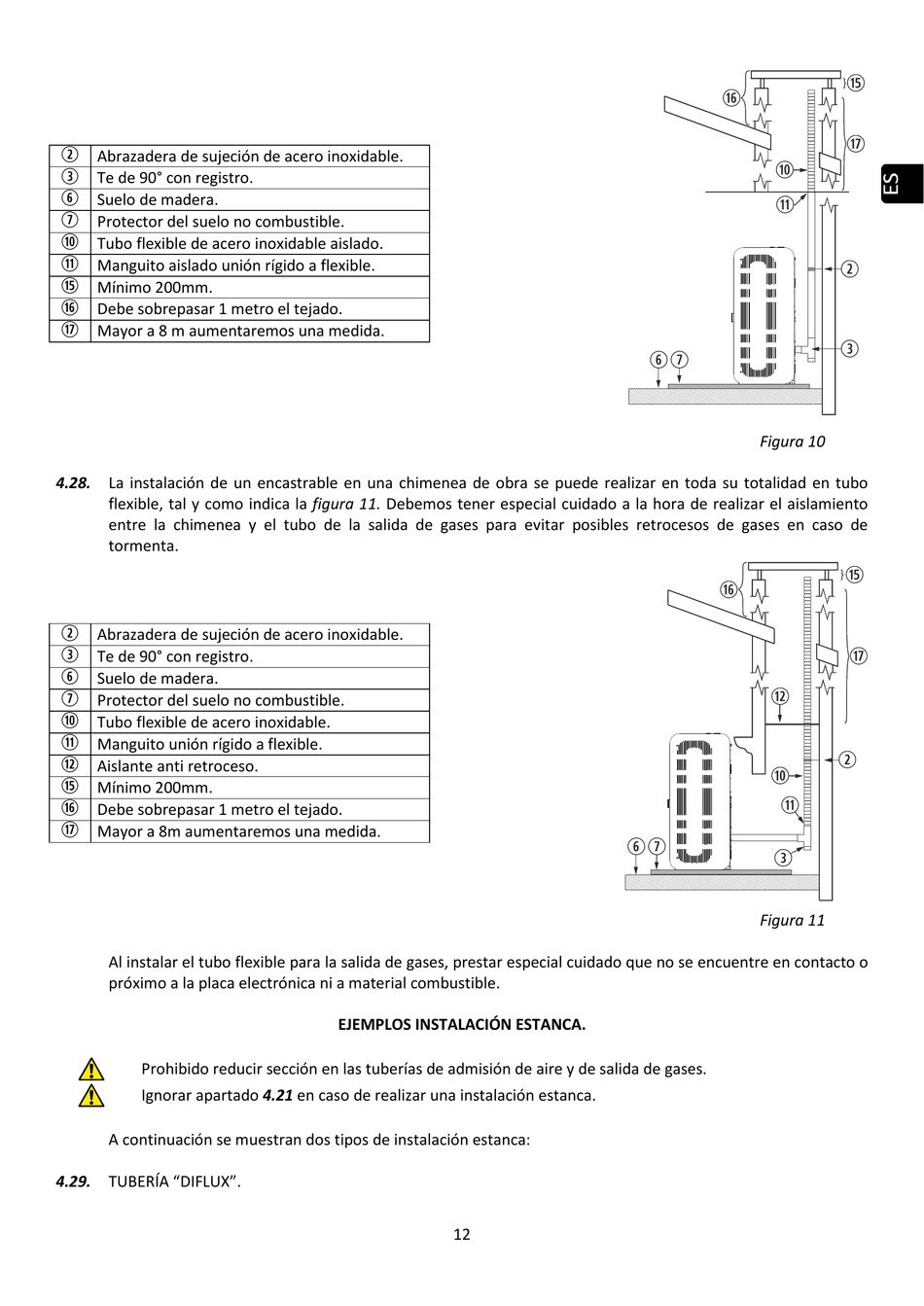

4.28. La instalación de un encastrable en una chimenea de obra se puede realizar en toda su totalidad en tubo
flexible, tal y como indica la figura 11. Debemos tener especial cuidado a la hora de realizar el aislamiento
entre la chimenea y el tubo de la salida de gases para evitar posibles retrocesos de gases en caso de
tormenta.

Abrazadera de sujeción de acero inoxidable.

Te de 90° con registro.

Suelo de madera.

Protector del suelo no combustible.

Tubo flexible de acero inoxidable.

Manguito unión rígido a flexible.

Aislante anti retroceso.

Mínimo 200mm.

Debe sobrepasar 1 metro el tejado.

Mayor a 8m aumentaremos una medida.
Al instalar el tubo flexible para la salida de gases, prestar especial cuidado que no se encuentre en contacto o
próximo a la placa electrónica ni a material combustible.
Prohibido reducir sección en las tuberías de admisión de aire y de salida de gases.
Ignorar apartado 4.21 en caso de realizar una instalación estanca.
A continuación se muestran dos tipos de instalación estanca:
4.29. TUBERÍA "DIFLUX".
EJEMPLOS INSTALACIÓN ESTANCA.
